Zusätzliche Anforderung für Prozesssteuerung als eigenständiges Gerät
6.2
Anschlussbelegung
8024067/2019-06-06 | SICK
Irrtümer und Änderungen vorbehalten
•
Halbleiterschaltgeräten muss besondere Aufmerksamkeit gewidmet werden.
•
Bei Einsatz von S7-1500/ET 200MP mit ausfallsicheren Modulen siehe Betriebs‐
anleitung der Komponente.
Wenn die Prozesssteuerung nicht in die Sicherheitssteuerung integriert ist, müssen
Maßnahmen für die Stromversorgung getroffen werden, um Spannungseinbrüche,
Spannungsschwankungen, Überspannung und Unterspannung zu verhindern.
Eine passende Maßnahme ist zum Beispiel die Stromversorgung über die Siemens
Sicherheitssteuerung, welche ein definiertes Verhalten hat. In diesem Fall wird ein
zusätzlicher Ausgang benötigt.
Das folgenden Bild zeigt die Zuordnung der Kanäle zu den Adressen (Eingangsbyte a
und Eingangsbyte b).
U
1
S0
CH0
DI
2
0
3
CH1
DI
4
1
5
CH2
DI
6
2
7
CH3
DI
8
3
9
a
10
11
U
S1
CH4
DI
12
4
13
CH5
DI
14
5
15
CH6
DI
16
6
17
18
CH7
DI
7
DC 24 V
L+
19
M
20

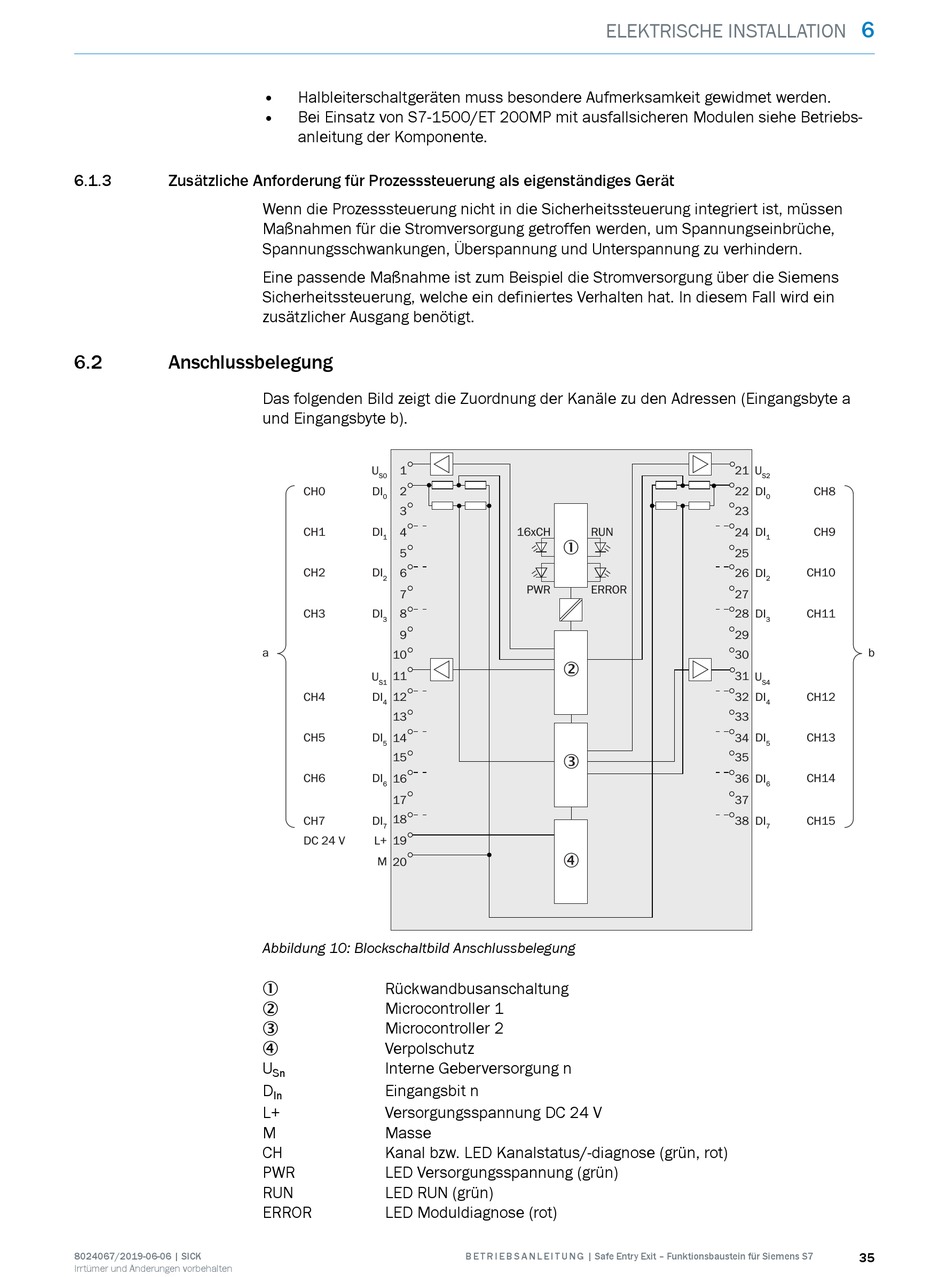

Abbildung 10: Blockschaltbild Anschlussbelegung
Rückwandbusanschaltung
1
Microcontroller 1
2
Microcontroller 2
3
Verpolschutz
4
U
Interne Geberversorgung n
Sn
D
Eingangsbit n
In
L+
Versorgungsspannung DC 24 V
M
Masse
CH
Kanal bzw. LED Kanalstatus/-diagnose (grün, rot)
PWR
LED Versorgungsspannung (grün)
RUN
LED RUN (grün)
ERROR
LED Moduldiagnose (rot)
ELEKTRISCHE INSTALLATION
16xCH
RUN
1
PWR
ERROR
2
3
4
