7
KONFIGURATION

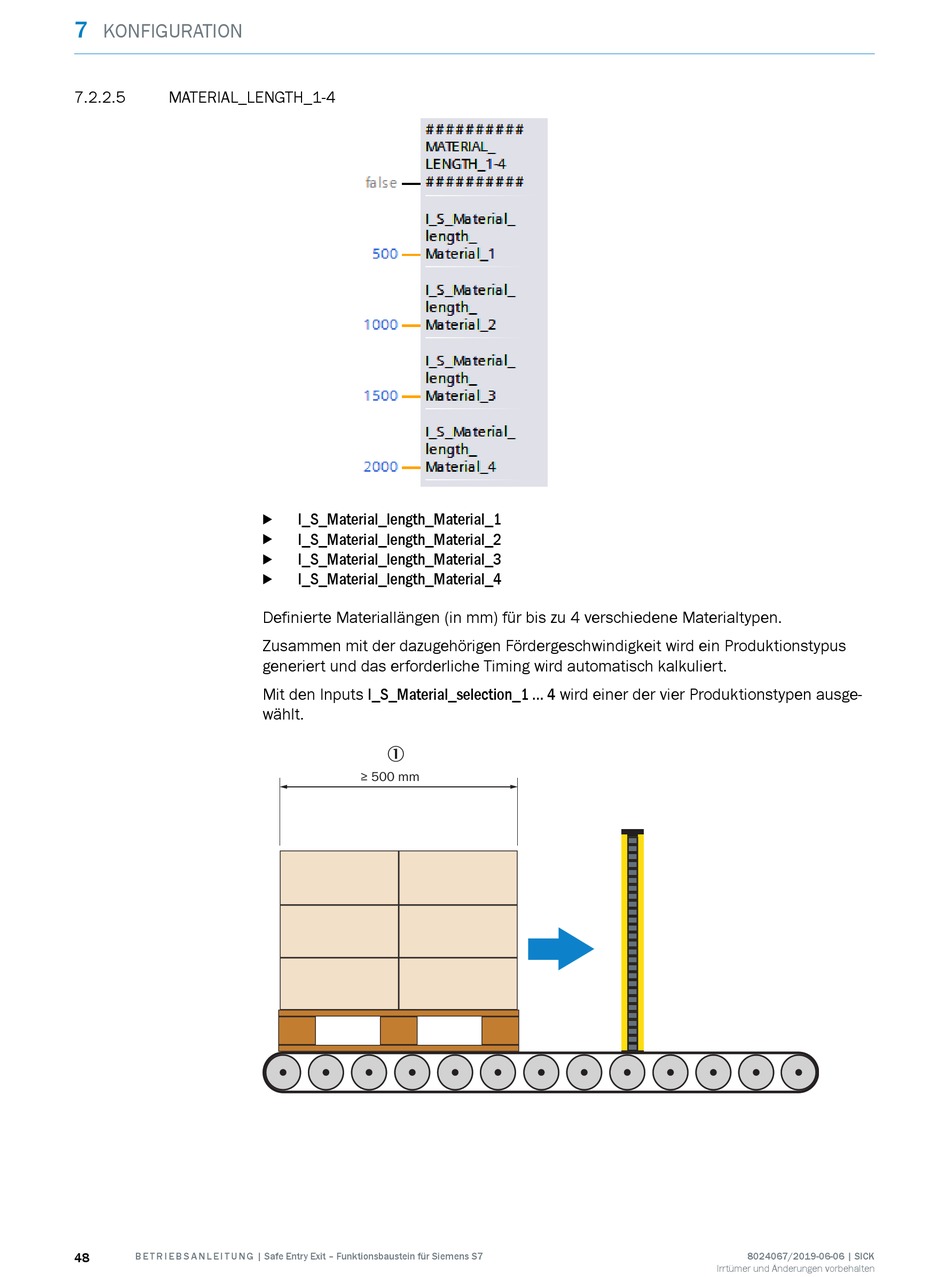

7.2.2.5 MATERIAL_LENGTH_1-4
48 B E T R I E B S A N L E I T U N G | Safe Entry Exit – Funktionsbaustein für Siemens S7
I_S_Material_length_Material_1
b
I_S_Material_length_Material_2
b
I_S_Material_length_Material_3
b
I_S_Material_length_Material_4
b
Definierte Materiallängen (in mm) für bis zu 4 verschiedene Materialtypen.
Zusammen mit der dazugehörigen Fördergeschwindigkeit wird ein Produktionstypus
generiert und das erforderliche Timing wird automatisch kalkuliert.
Mit den Inputs I_S_Material_selection_1 ... 4 wird einer der vier Produktionstypen ausge‐
wählt.
1
≥ 500 mm
