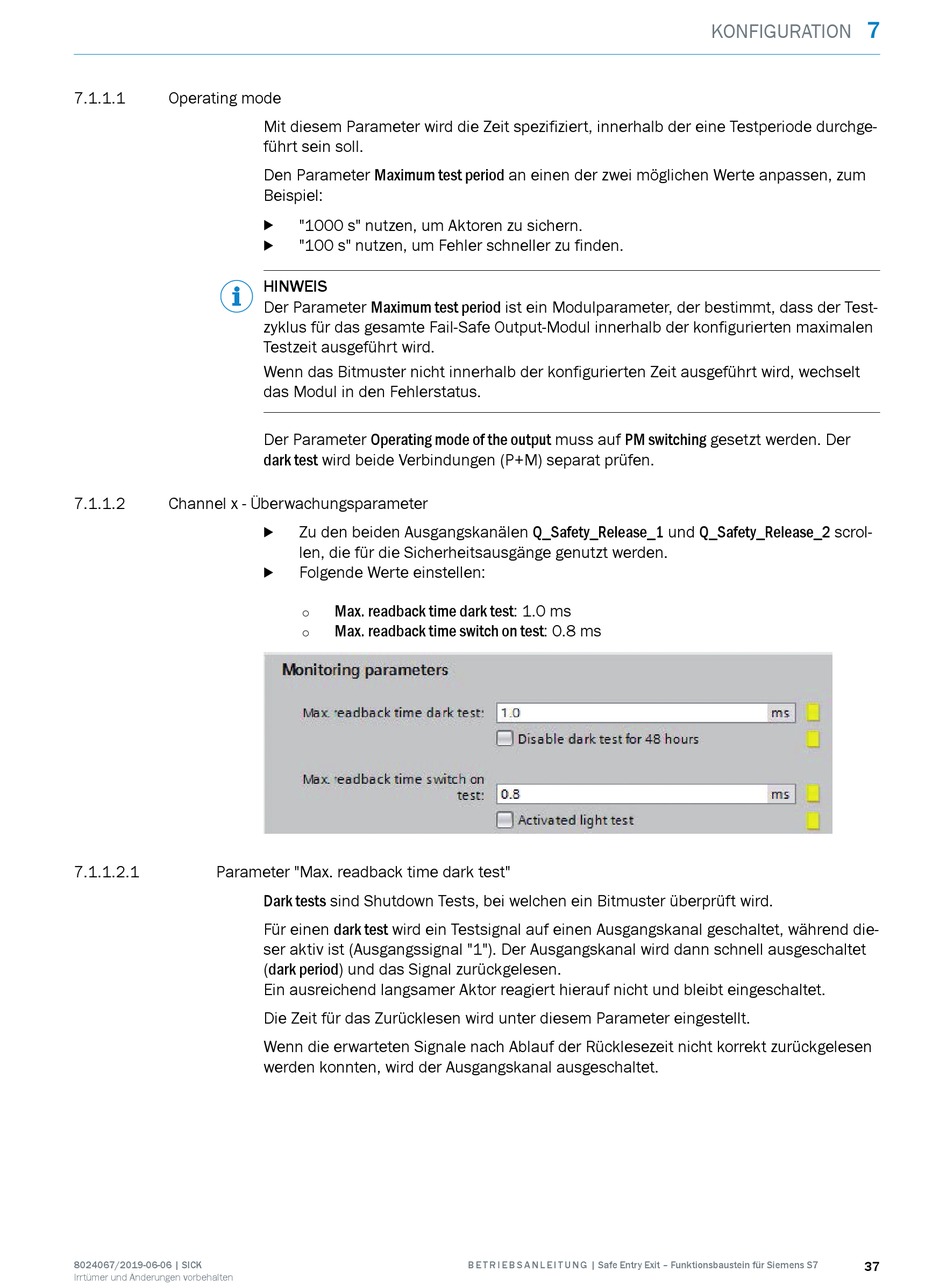

7.1.1.1

Operating mode

7.1.1.2 Channel x - Überwachungsparameter
7.1.1.2.1 Parameter "Max. readback time dark test"
8024067/2019-06-06 | SICK
Irrtümer und Änderungen vorbehalten
Mit diesem Parameter wird die Zeit spezifiziert, innerhalb der eine Testperiode durchge‐
führt sein soll.
Den Parameter Maximum test period an einen der zwei möglichen Werte anpassen, zum
Beispiel:
"1000 s" nutzen, um Aktoren zu sichern.
b
"100 s" nutzen, um Fehler schneller zu finden.
b
HINWEIS
Der Parameter Maximum test period ist ein Modulparameter, der bestimmt, dass der Test‐
zyklus für das gesamte Fail-Safe Output-Modul innerhalb der konfigurierten maximalen
Testzeit ausgeführt wird.
Wenn das Bitmuster nicht innerhalb der konfigurierten Zeit ausgeführt wird, wechselt
das Modul in den Fehlerstatus.
Der Parameter Operating mode of the output muss auf PM switching gesetzt werden. Der
dark test wird beide Verbindungen (P+M) separat prüfen.
Zu den beiden Ausgangskanälen Q_Safety_Release_1 und Q_Safety_Release_2 scrol‐
b
len, die für die Sicherheitsausgänge genutzt werden.
Folgende Werte einstellen:
b
Max. readback time dark test: 1.0 ms
°
Max. readback time switch on test: 0.8 ms
°
Dark tests sind Shutdown Tests, bei welchen ein Bitmuster überprüft wird.
Für einen dark test wird ein Testsignal auf einen Ausgangskanal geschaltet, während die‐
ser aktiv ist (Ausgangssignal "1"). Der Ausgangskanal wird dann schnell ausgeschaltet
(dark period) und das Signal zurückgelesen.
Ein ausreichend langsamer Aktor reagiert hierauf nicht und bleibt eingeschaltet.
Die Zeit für das Zurücklesen wird unter diesem Parameter eingestellt.
Wenn die erwarteten Signale nach Ablauf der Rücklesezeit nicht korrekt zurückgelesen
werden konnten, wird der Ausgangskanal ausgeschaltet.
