Verkabelung

4.2 Verkabelung

Verkabelungs-Spezifikationen

Allgemeines
Der Mindestbiegeradius für den kompletten oder einen großen Teil der Glasfaserkabel
beträgt 40 mm.
Curve ceiling-mounted beinhaltet diverse Kabelbündel (siehe Seite 80). Die Anzahl der
einzelnen Kabelbündel hängt von der Variante ab.
Mit Ausnahme von 15700-90 (50 m) sind alle Kabelbündel mit einem Strickschlauch umfasst.
In diesem Abschnitt werden die Kabelbündel im Detail beschrieben.

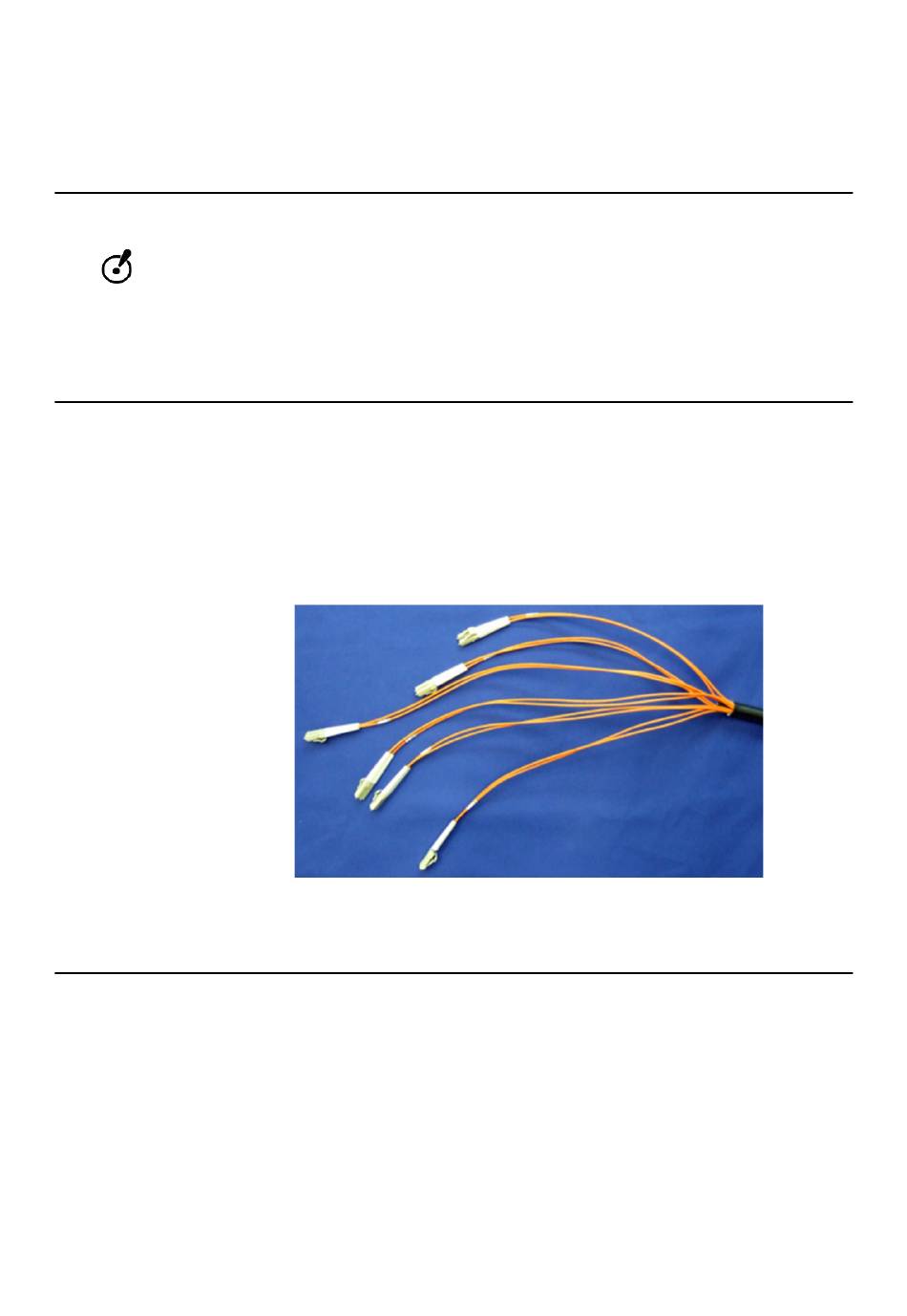

Kabelbündel 15700-90 (50 m)
Dieses Kabelbündel besteht aus einem Mehrkanalkabel mit sechs Glasfaser-(GF)-Kabeln inkl.
Steckern.
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden).
• Der Kabelbündel-Durchmesser beträgt ca. 15 mm.
• Bei Curve ceiling-mounted single display dienen zwei GF-Kabel als Ersatzteil.
• Bei Curve ceiling-mounted dual display dient ein GF-Kabel als Ersatzteil.
HINWEIS: Beide Enden der Kabelbündel sind identisch.
Kabelbündel 15700-91 (11 m)
Pro Display besteht dieses Kabelbündel aus:
• 2 x Glasfaserkabel inkl. Stecker und Steckverbindungen
• 1 x Netzanschlussleitung (mit zwei Drähten plus Abschirmung), inkl. Steckverbindung an
beiden Enden
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden).
• Die Steckverbindungen an der Netzanschlussleitung können für den Zusammenbau
abgenommen werden.
• Der Kabelbündel-Durchmesser beträgt ca. 14 mm.
• Für Curve ceiling-mounted single display ist ein Kabelbündel erforderlich.
• Für Curve ceiling-mounted dual display sind zwei Kabelbündel erforderlich.
56 Technisches Planungshandbuch Aufl. 1.0 Curve
Abbildung 27
™
Ceiling-Mounted Single Display Curve
™
Ceiling-Mounted Dual Display Version 1.0
