Verkabelung
• 1 x Schutzleiterkabel (4 mm²)
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden).
• Die Steckverbindungen an der Netzanschlussleitung können für den Zusammenbau
abgenommen werden.
• Der Strickschlauch kann abgenommen werden.
• Das Schutzleiterkabel muss am Schutzleiteranschluss angeschlossen werden.
• Der Kabelbündel-Durchmesser beträgt ca. 14 mm.
• 1 GF-Kabel dient als Ersatzteil.
• Für Curve ceiling-mounted single display ist ein Kabelbündel erforderlich.
• Für Curve ceiling-mounted dual display sind zwei Kabelbündel erforderlich.
Nr.
①
②
Kabelbündel 15700-94 (11 m)
Dieses Kabelbündel für die Kamera besteht aus:
• 2 x polymere optische Fasern (POFs) inkl. Stecker und Steckverbindungen
• 1 x Netzanschlussleitung (drei Drähte), inkl. Steckverbindung an beiden Enden
Details:
• Der Durchmesser jedes POF-Steckers beträgt ca. 8 mm (POF-Stecker kann nicht
abgenommen werden).
• Der Kabelbündel-Durchmesser beträgt ca. 13 mm.
• Die Steckverbindungen an der Netzanschlussleitung können für den Zusammenbau
abgenommen werden.
• 1 POF dient als Ersatzteil.
58 Technisches Planungshandbuch Aufl. 1.0 Curve
①
Komponente
Vorderes Ende inkl. Steckverbindungen für die Netzanschlussleitung
HINWEIS: Das Schutzleiterkabel muss am (vom Kunden zur Verfügung gestellten)
Schutzleiteranschluss angeschlossen werden.
Hinteres Ende inkl. Steckverbindungen für die Netzanschlussleitung
™
Ceiling-Mounted Single Display Curve

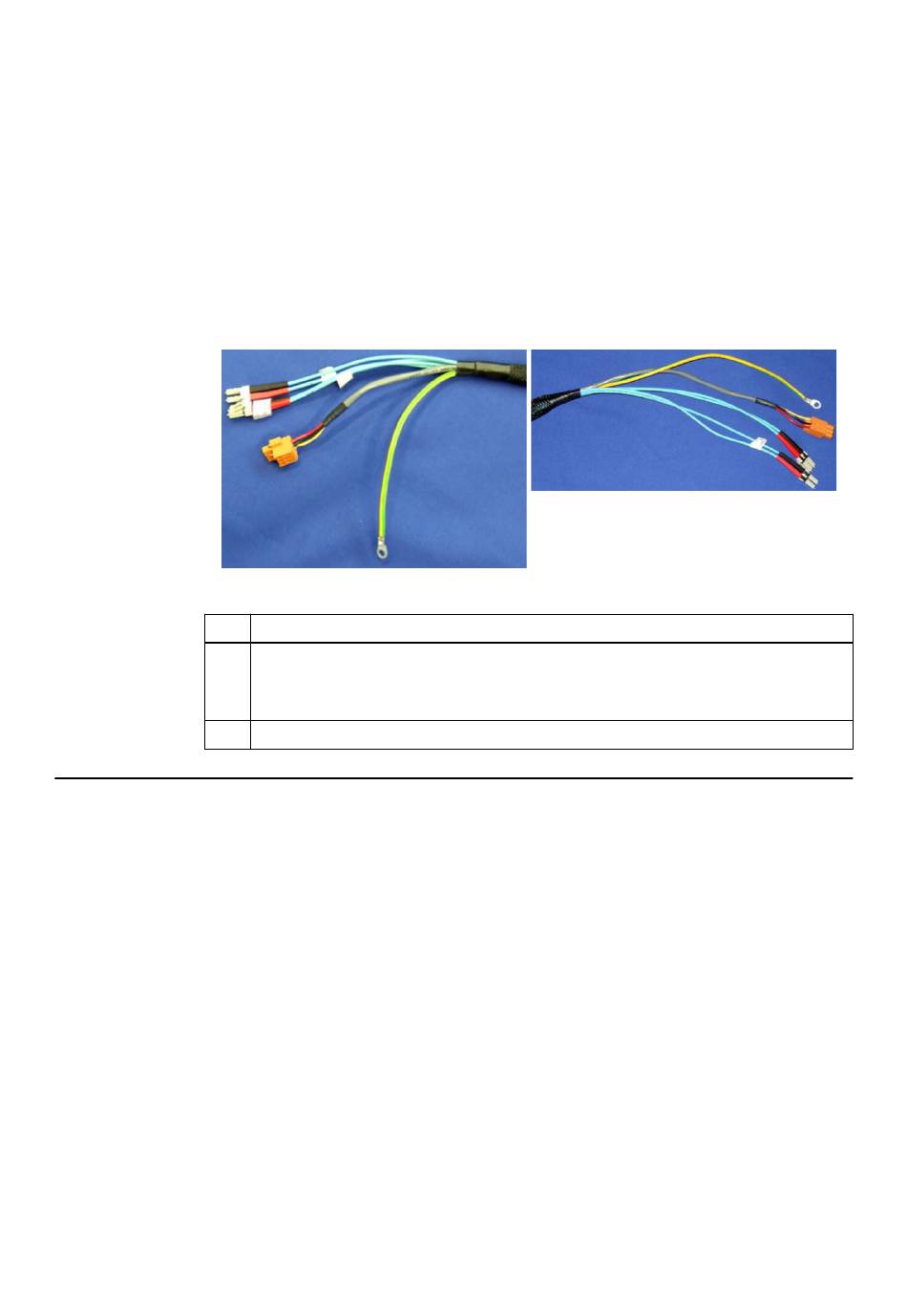

Abbildung 30
™
Ceiling-Mounted Dual Display Version 1.0
②
