Installationsanforderungen

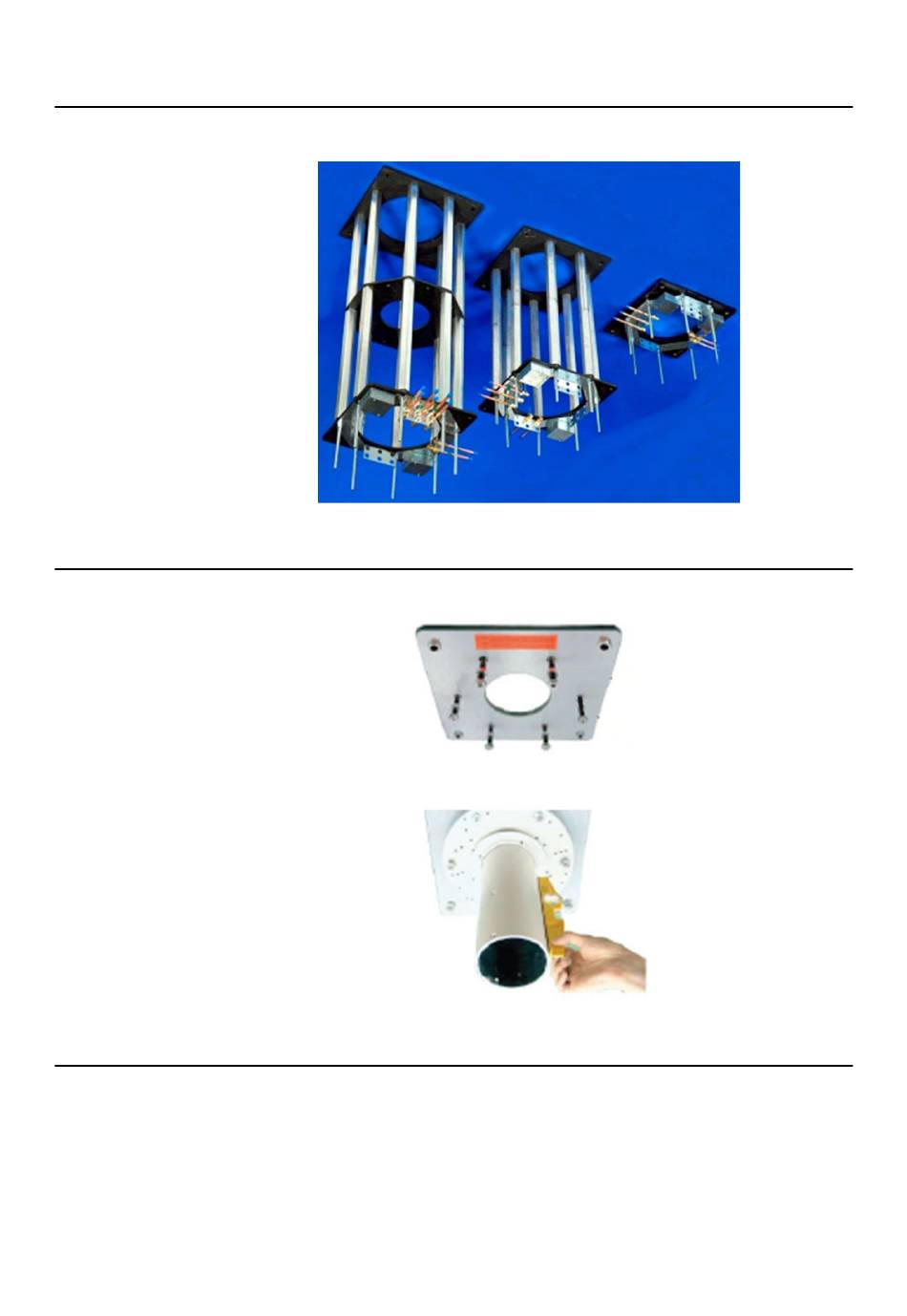

Beispiel eines Armzulieferer-Montagesystems
Beispiel für Montagesystem-Komponenten
Strukturelle Verformungskriterien für die Zwischendeckenkonstruktion
• Die maximale horizontale Biegung der Zwischendeckenkonstruktion am Befestigungspunkt der
Armzulieferer-Montageplatte darf bei einer horizontalen Belastung von 100 lbs (444,8 N) 2,5
mm (0,1") nicht überschreiten.
• Unter Last, mit der vom Armhersteller maximal zulässigen Gewichtsbelastung, darf die
maximale horizontale Winkelabweichung der Zwischendeckenkonstruktion 1/3° nicht
überschreiten.
64 Technisches Planungshandbuch Aufl. 1.0 Curve
Abbildung 36
Abbildung 37
™
