Verkabelung
Allgemeines
In diesem Abschnitt erhalten Sie Informationen zum Anschluss der Kamera-Cart-Kabel.
Warn- und Vorsichtshinweise zur Verkabelung
Stromschlaggefahr: Bei eingeschaltetem Kamera-Cart dürfen keine Kabel angeschlossen oder
entfernt werden.
Warnung
Schließen Sie ausschließlich Geräte am Kamera-Cart an, die von Brainlab freigegeben oder
für kompatibel erklärt wurden.
Potentialausgleichsleitung (gelb-grün)
• Zum Ausgleich von Potentialen zwischen unterschiedlichen Metallteilen, die gleichzeitig berührt
werden können.
• Zur Reduzierung von Potentialunterschieden, die während des Betriebs zwischen elektrischen
medizinischen Geräten und anderen leitenden Teilen anderer Gegenstände auftreten.
Verbinden Sie vor Gebrauch die Potentialausgleichsleitung mit dem Kamera-Cart und einem
geeigneten Hausanschluss.
Verbinden von Kamera-Cart mit der Basisstation
Schritt
1.
2.
3.
4.
5.
42
Stellen Sie sicher, dass die Basisstation ausgeschaltet ist.
Schließen Sie das Ethernetkabel an der Basisstation an.
Verwenden Sie ausschließlich das mit dem Gerät mitgelieferte Ethernetkabel für den An-
schluss an einer Basisplattform und verbinden Sie beide Geräte direkt über die dedizier-
ten Anschlüsse.
Schließen Sie das Ethernetkabel am Network-Anschluss am Kamera-Cart ③ an.
HINWEIS: Schließen Sie nur IEC-konforme Geräte am Network-Anschluss an (z. B. das
Kick-2-Monitor-Cart).
Schließen Sie das Monitor-Cart an der Steckdose an.
Stellen Sie die Stromversorgung für das Kamera-Cart her, indem Sie das Netzkabel am
Stromeingang des Kamera-Carts ③ und an der Steckdose anschließen.
System- und Technisches Benutzerhandbuch Aufl. 1.5 Kick-2-Navigationsstation

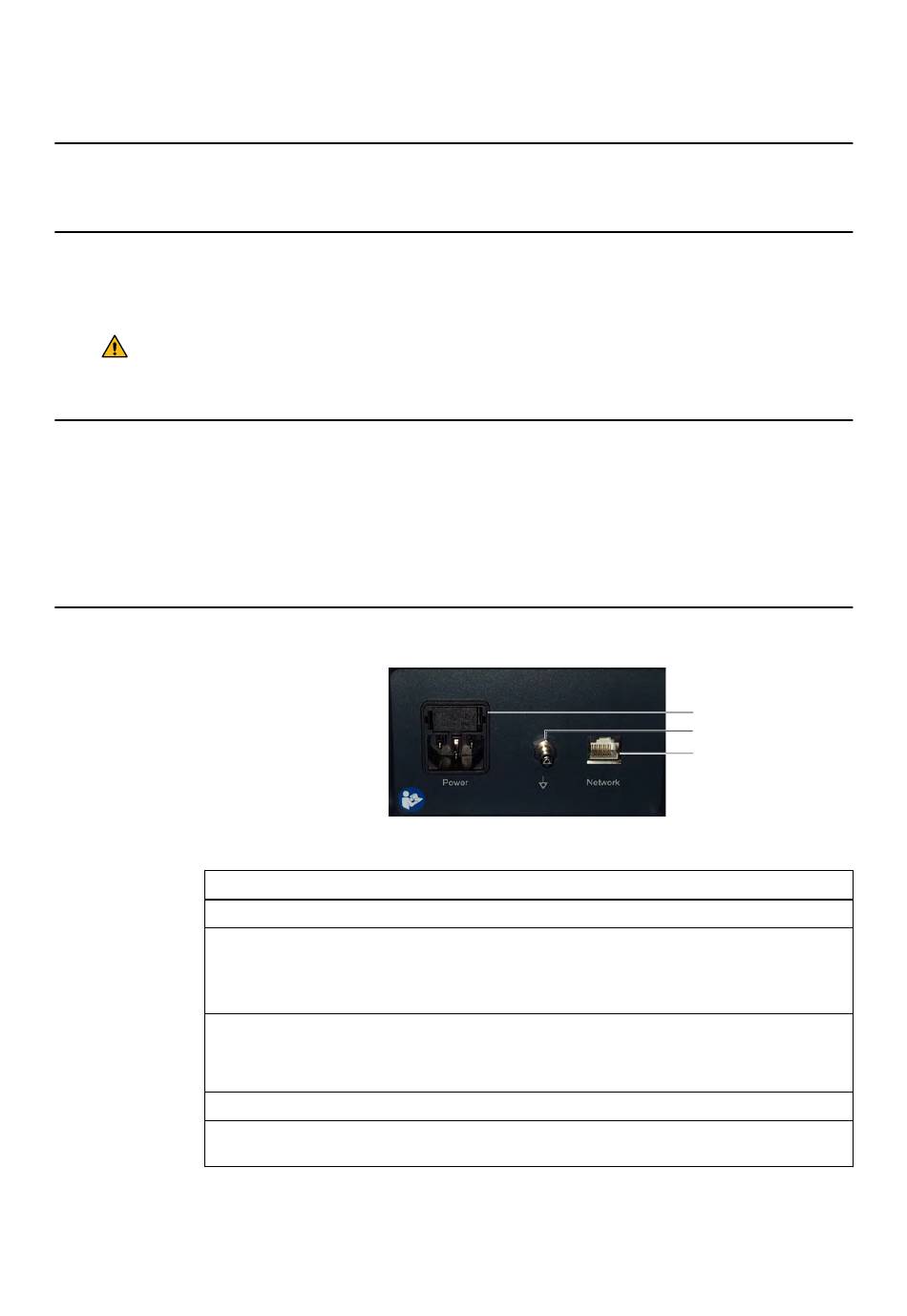

Abbildung 11
