PLANUNG
3.3

Montageoptionen

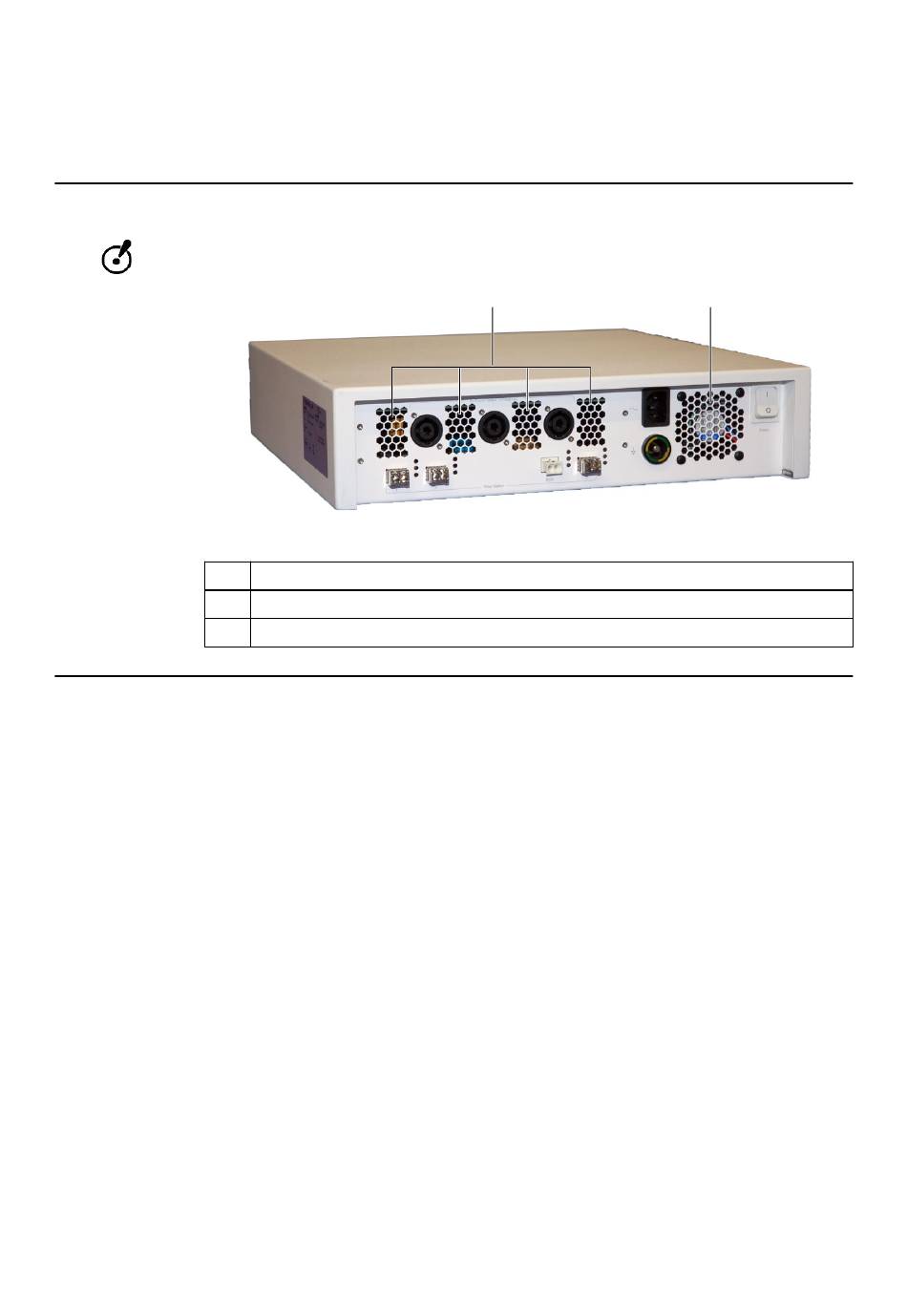

Anschlusseinheit

Lüftungsöffnungen
Schränken Sie die Lüftungsöffnungen der Anschlusseinheit nicht ein.
Nr.
①
②
Hinweise zur Montage
• Vorbereitungen und Maßnahmen für Ablageflächen für die Anschlusseinheit: Wenn die
Anschlusseinheit auf eine DVE platziert wird, muss die DVE das Gewicht der
Anschlusseinheit sowie das anderer Curve ceiling-mounted-Geräte, die daran
angeschlossen werden, tragen können.
• Die Anschlusseinheit muss so platziert werden, dass eine ausreichende Kühlung des Geräts
möglich ist.
• Die Anschlusseinheit ist ein aktiv gekühltes Gerät und produziert an den Kühlöffnungen einen
Luftstrom. Berücksichtigen Sie die Position und Richtung der Öffnungen bei der Positionierung
der Anschlusseinheit.
• Die Richtung des Luftstroms aus der Anschlusseinheit muss bei der Planung der Position des
Geräts berücksichtigt werden.
• Die Anschlusseinheit muss horizontal positioniert werden.
• Die Anschlusseinheit kann nicht gestapelt werden.
• Die Anschlusseinheit kann innerhalb der Patientenumgebung positioniert werden.
• Die Anschlusseinheit kann in keiner anderen Ausrichtung als hier beschrieben positioniert
werden.
• Wenn die Glasfaserleitungen der Anschlusseinheit nicht unter Putz oder durch eine DVE
verlegt werden, wird ein Kabelschutz (Aufputz-/Bodenkanäle) empfohlen.
• Potenzielles Positionierungsrisiko: Beschädigung der Glasfaserleitungen an der Rückseite der
Anschlusseinheit bei mechanischer Einwirkung.
Technisches Planungshandbuch Aufl. 1.0 Curve
Komponente
Lufteinlassbereiche
Luftauslassbereich
™
Ceiling-Mounted Single Display Curve
①
Abbildung 15
™
Ceiling-Mounted Dual Display Version 1.0 33
②
