Brainlab Curve ceiling-mounted single display Planungshandbuch Seite 18

Systemkomponenten

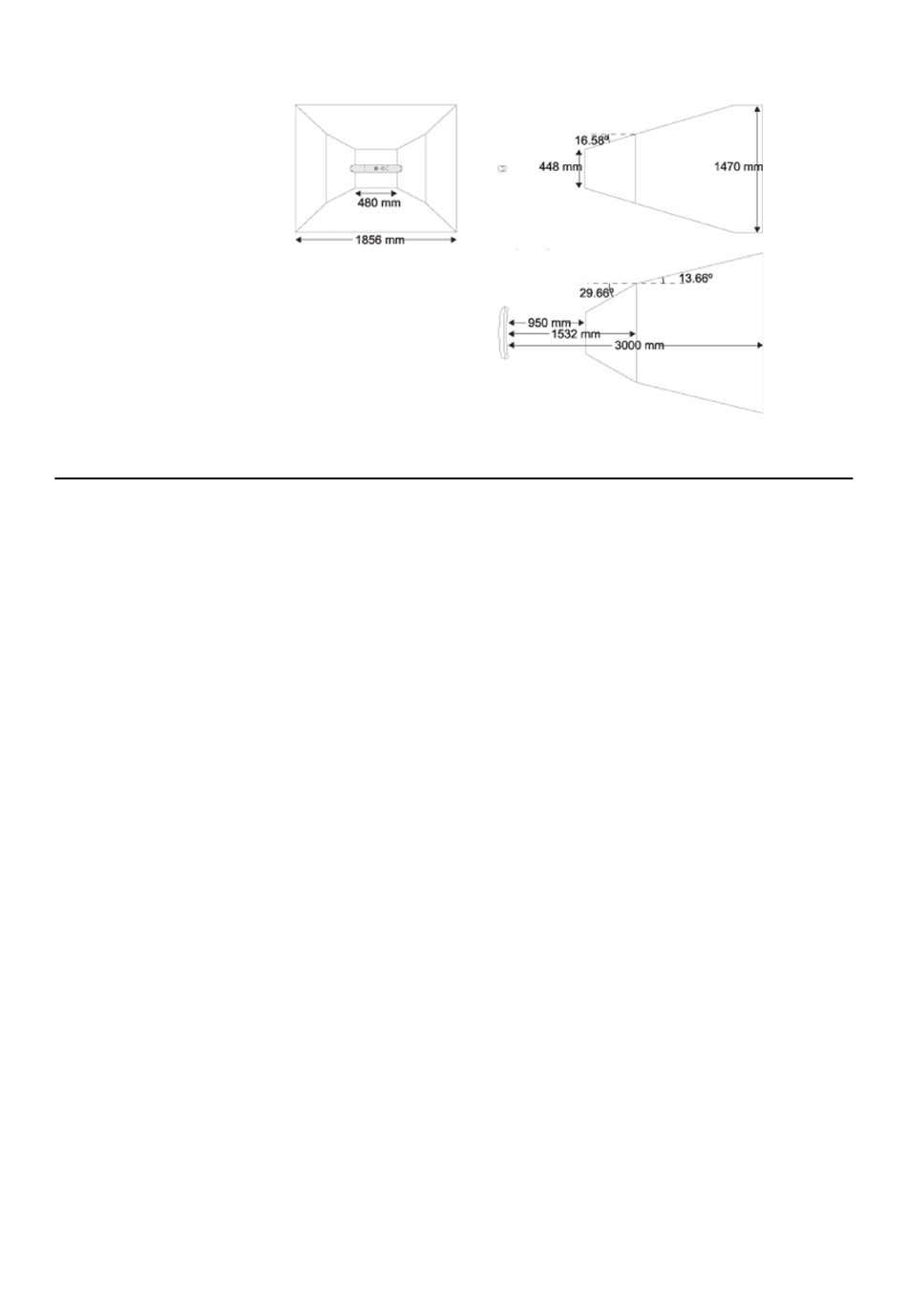

Kamerasichtfeld
Positionieren Sie die Kamera so, dass sich das Operationsfeld im Zentrum des Kamerasichtfeldes
befindet. Der optimale Arbeitsabstand zwischen der Kamera und dem Operationsfeld beträgt 1,2
bis 1,6 m.
Die Position navigierter Instrumente kann nur verfolgt werden, solange sich diese im
Kamerasichtfeld befinden.
Berücksichtigen Sie bei der Planung der Kamera- bzw. der Armposition applikationsspezifische
OP-Anordnungen.
18 Technisches Planungshandbuch Aufl. 1.0 Curve
Abbildung 6
™
Ceiling-Mounted Single Display Curve
™
Ceiling-Mounted Dual Display Version 1.0
