ANFORDERUNGEN UND SPEZIFIKATIONEN
• 1 GF-Kabel dient als Ersatzteil.
HINWEIS: Beide Enden der Kabelbündel sind identisch.

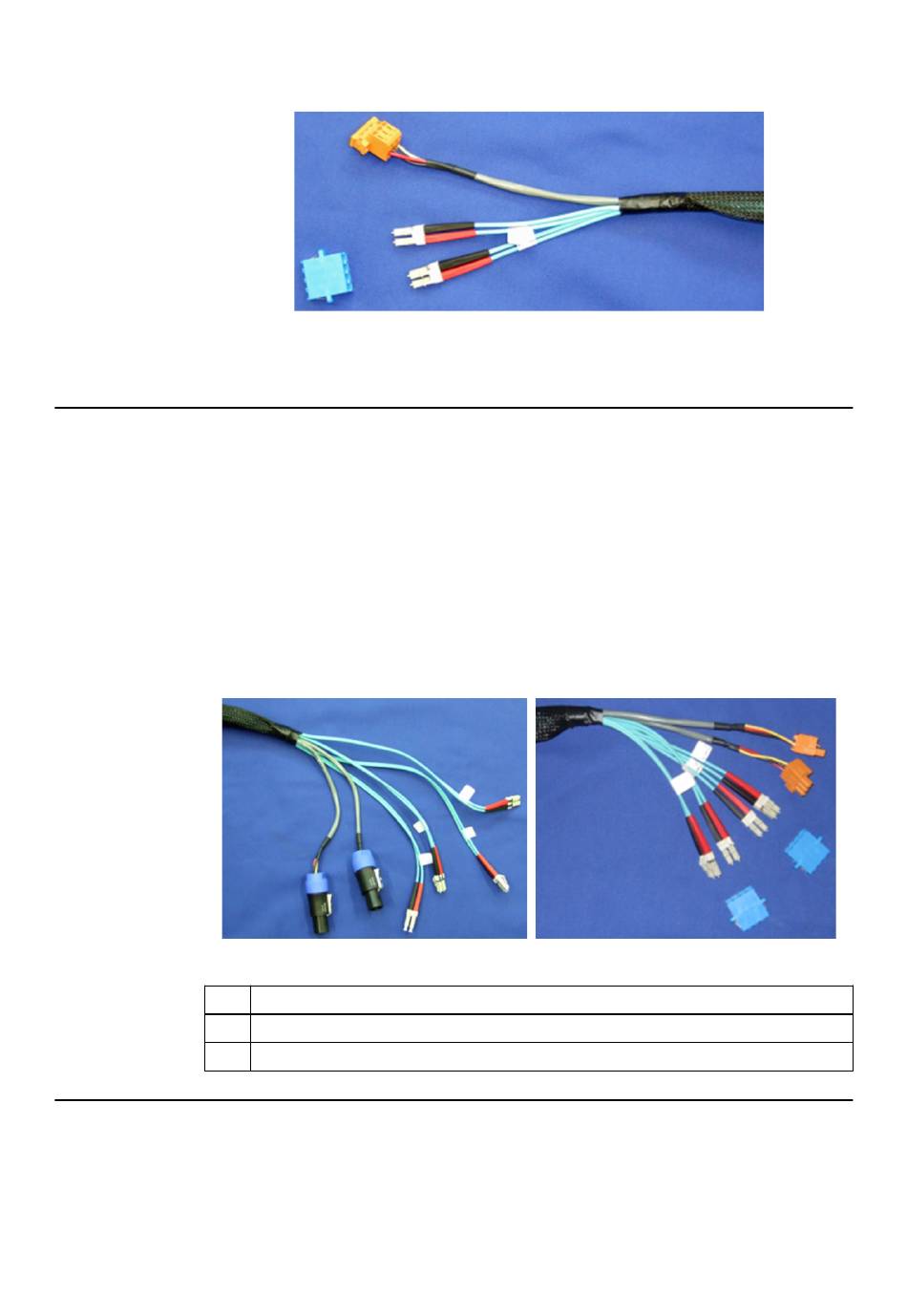

Kabelbündel 15700-92 (8 m)
Dieses Kabelbündel besteht aus:
• 4 x Glasfaserkabel inkl. Stecker und Steckverbindungen
• 2 x Netzanschlussleitungen, jeweils mit Neutrik-Stecker am vorderen Ende und zwei Drähten
plus Abschirmung inkl. Steckverbindung am hinteren Ende
Details:
• Jeder GF-Stecker ist 11 x 13 mm (GF-Stecker kann nicht abgenommen werden).
• Die Steckverbindungen am vorderen und hinteren Ende der Netzanschlussleitungen können
für den Zusammenbau abgenommen werden.
• Der Kabelbündel-Durchmesser beträgt ca. 14 mm.
• 1 GF-Kabel dient als Ersatzteil.
Nr.
①
②
Kabelbündel 15700-93 (8 m)
Dieses Kabelbündel wird durch das Armsystem geführt.
Pro Display besteht dieses Kabelbündel aus:
• 2 x GF-Kabel inkl. Stecker
• 1 x Netzanschlussleitung (zwei Drähte plus Abschirmung), inkl. Steckverbindung an beiden
Enden
Technisches Planungshandbuch Aufl. 1.0 Curve
①
Komponente
Vorderes Ende inkl. Neutrik-Steckern
Hinteres Ende inkl. Steckverbindungen für GF-Kabel und Netzanschlussleitungen
™
Ceiling-Mounted Single Display Curve
Abbildung 28
Abbildung 29
™
Ceiling-Mounted Dual Display Version 1.0 57
②
