Elektrische und netzwerkspezifische Spezifikationen
3.4.2

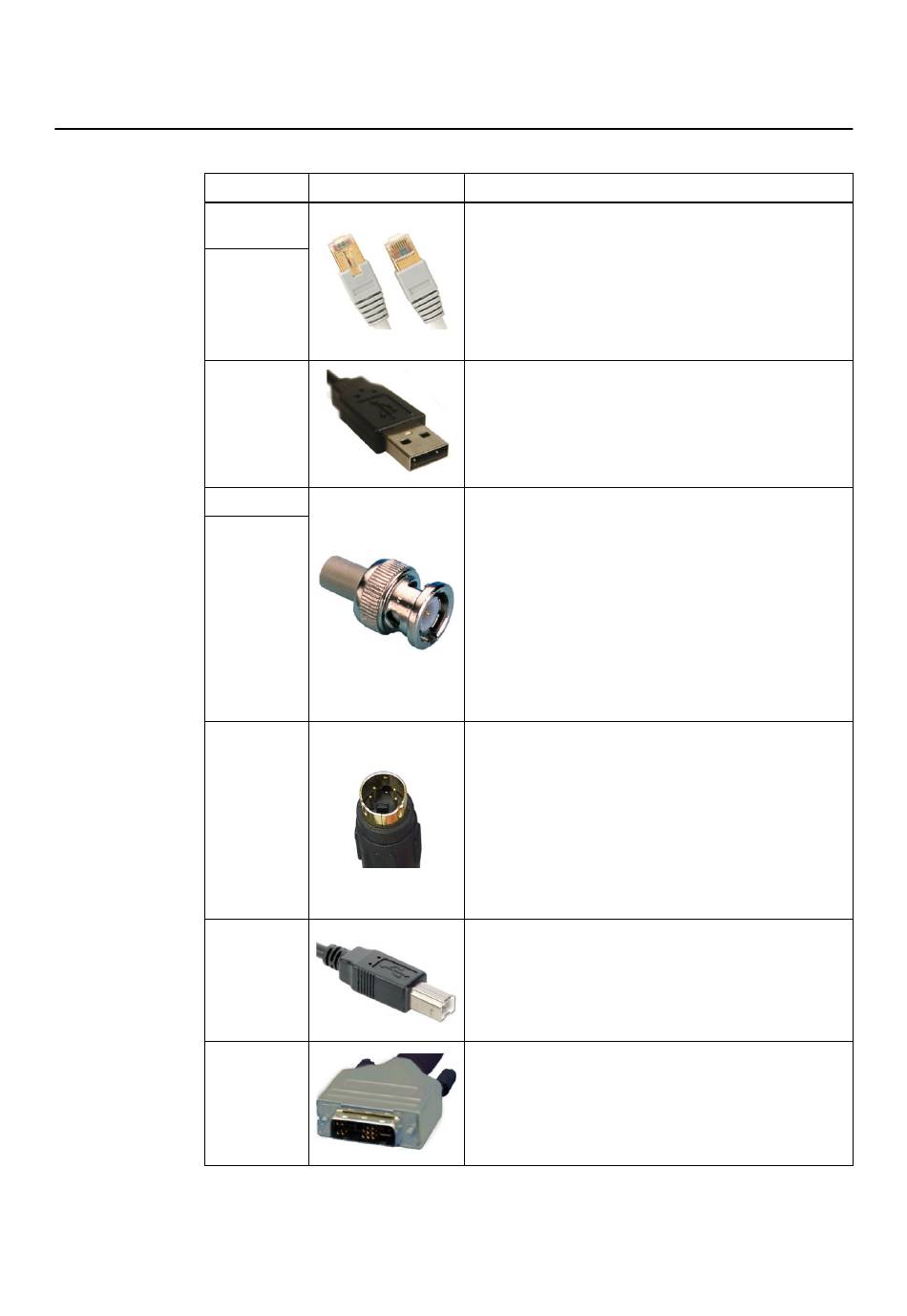

Kompatible Kabel

Überblick
Anschluss
Krankenhaus-
Intraoperative
SDI-Eingang
Composite-
S-Video-Ein-
DVI-i-Mikro-
42 Technisches Planungshandbuch Aufl. 1.0 Curve
Beispiel
netzwerk
Daten
USB
Eingang
gang
USB-B
skop
™
Ceiling-Mounted Single Display Curve
Handhabung
Galvanisch isolierter Ethernet-Anschluss (1,5 kV) für den
Anschluss an Krankenhaus-Netzwerke oder intraoperati-
ve Datenquellen (mind. Cat 5e RJ45-Netzwerkkabel für
Netzwerk mit max. 1 GB).
Am unteren Ende befindet sich ein Schnappriegel, der
beim Anschließen einrastet. Zum Entfernen des Steckers
halten Sie den Schnappriegel gedrückt und ziehen Sie
gleichzeitig am Stecker.
USB-Anschlüsse für den Anschluss passiver USB 2.0-
und 3.0-Geräte (z. B. Brainlab-Flash-Disk) zur Übertra-
gung von Patientendaten.
Verbinden Sie den digitalen Eingang einer SD- oder HD
SDI-Quelle oder einer Composite (CVBS)-Quelle über
ein 5 m-Koaxialkabel mit einem BNC-Stecker, um in der
Brainlab-Software mit dem Video zu interagieren.
Stecken Sie den Stecker in die Buchse, so dass die zwei
kleinen Knöpfe an der Buchse in die spiralförmigen
Schlitze des Steckers einrasten. Drehen Sie die Bajo-
nettfassung im Uhrzeigersinn, um den Stecker zu fixie-
ren.
Zur Entfernung des Kabels drehen Sie die Bajonettfas-
sung am Stecker entgegen des Uhrzeigersinns, und zie-
hen Sie den Stecker anschließend heraus.
Schließen Sie die S-Videoquelle mit einem 26-AWG-Mi-
niatur-Koaxialkabel (max. 5 m) mit Mini-DIN-(Hosiden)-
Stecker an, um in der Brainlab-Software mit dem Video
zu interagieren.
Richten Sie den Plastik-Kodierstecker ordnungsgemäß
aus, bevor Sie das Kabel anschließen. Dieser Stecker
kann nicht fixiert werden.
Verwenden Sie ausschließlich 4-polige Mini-DIN-Stecker.
Ähnliche Stecker passen möglicherweise, könnten das
Gerät jedoch beschädigen.
Der USB-B-Anschluss stellt einen Leistungsausgang be-
reit und darf nicht für andere Zwecke als dem Anschluss
eines Mikroskops verwendet werden.
Weitere Informationen zur Mikroskopintegration erhalten
Sie im entsprechenden Instrumenten-Benutzerhand-
buch.
Schließen Sie Mikroskope ausschließlich über ein Brain-
lab-Mikroskopkabel an.
Weitere Informationen zur Mikroskopintegration erhalten
Sie im entsprechenden Instrumenten-Benutzerhand-
buch.
™
