Brainlab Curve ceiling-mounted single display Planungshandbuch Seite 60

Verkabelung
Nr.
①
②

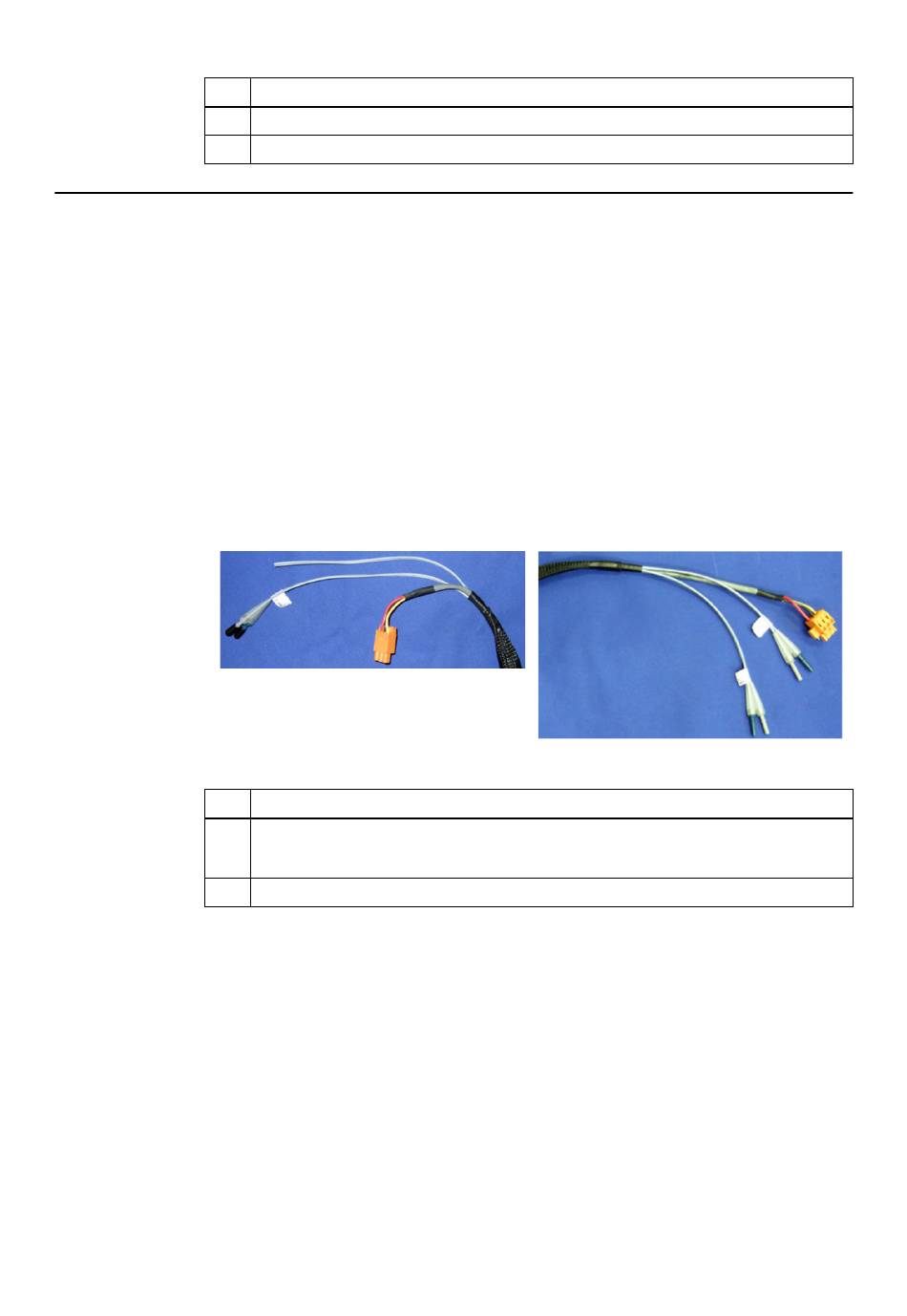

Kabelbündel 15700-96 (8 m)
Dieses Kabelbündel für die Kamera besteht aus:
• 2 x POFs inkl. Stecker
• 1 x Netzanschlussleitung (mit zwei Drähten plus Abschirmung), inkl. Steckverbindung an
beiden Enden
Details:
• Der Durchmesser jedes POF-Steckers beträgt ca. 8 mm.
• Die POF-Steckverbindung am vorderen Ende (hier wird das Brainlab-Kameragelenk
angeschlossen) kann durch gerades Abschneiden der Faser dauerhaft entfernt werden.
• Der POF-Stecker kann am hinteren Ende abgenommen werden.
• Der Strickschlauch kann abgenommen werden.
• Die Steckverbindungen an der Netzanschlussleitung können für den Zusammenbau
abgenommen werden.
• 1 POF dient als Ersatzteil.
Nr.
①
②
60 Technisches Planungshandbuch Aufl. 1.0 Curve
Komponente
Vorderes Ende inkl. Neutrik-Stecker
Hinteres Ende inkl. Steckverbindungen für die Netzanschlussleitung
①
Komponente
Vorderes Ende inkl. POF-Stecker und Steckverbindung für Netzanschlussleitung
HINWEIS: In diesem Bild wurde eine der POF-Steckverbindungen abgenommen.
Hinteres Ende inkl. Steckverbindungen für die Netzanschlussleitung
™
Ceiling-Mounted Single Display Curve
Abbildung 33
™
Ceiling-Mounted Dual Display Version 1.0
②
