Montageoptionen
3.3.2

Deckenaufbau und Zwischendeckenkonstruktion

Allgemeines
Im Allgemeinen erfordert die Installation deckenmontierter Geräte einen Deckenaufbau und/oder
eine Zwischendeckenkonstruktion, an den der Armzulieferer gemäß seinen Spezifikationen sein
Montagesystem anbringen wird. Der Kunde oder Bauträger ist für die Bereitstellung und
Zertifizierung der Festmontage des Armzulieferer-Montagesystems am Deckenaufbau oder der
Zwischendeckenkonstruktion durch einen zertifizierten Statiker verantwortlich.
Der Deckenaufbau und/oder die Zwischendeckenkonstruktion müssen das Gewicht und die Last
der Kamera und des/der Displays (siehe Seite 31) zusammen mit dem Gewicht und der Last des
verwendeten Armsystems tragen können. Entnehmen Sie die Details der Armzulieferer-
Dokumentation.
Letztlich ist der Statiker des Projekts dafür verantwortlich, die Befestigungsmethoden zu
spezifizieren und zu genehmigen und bei Bedarf ein statisches Gutachten durchzuführen sowie
das Design und den Bau des Deckenaufbaus oder der Zwischendeckenkonstruktion zu
zertifizieren.

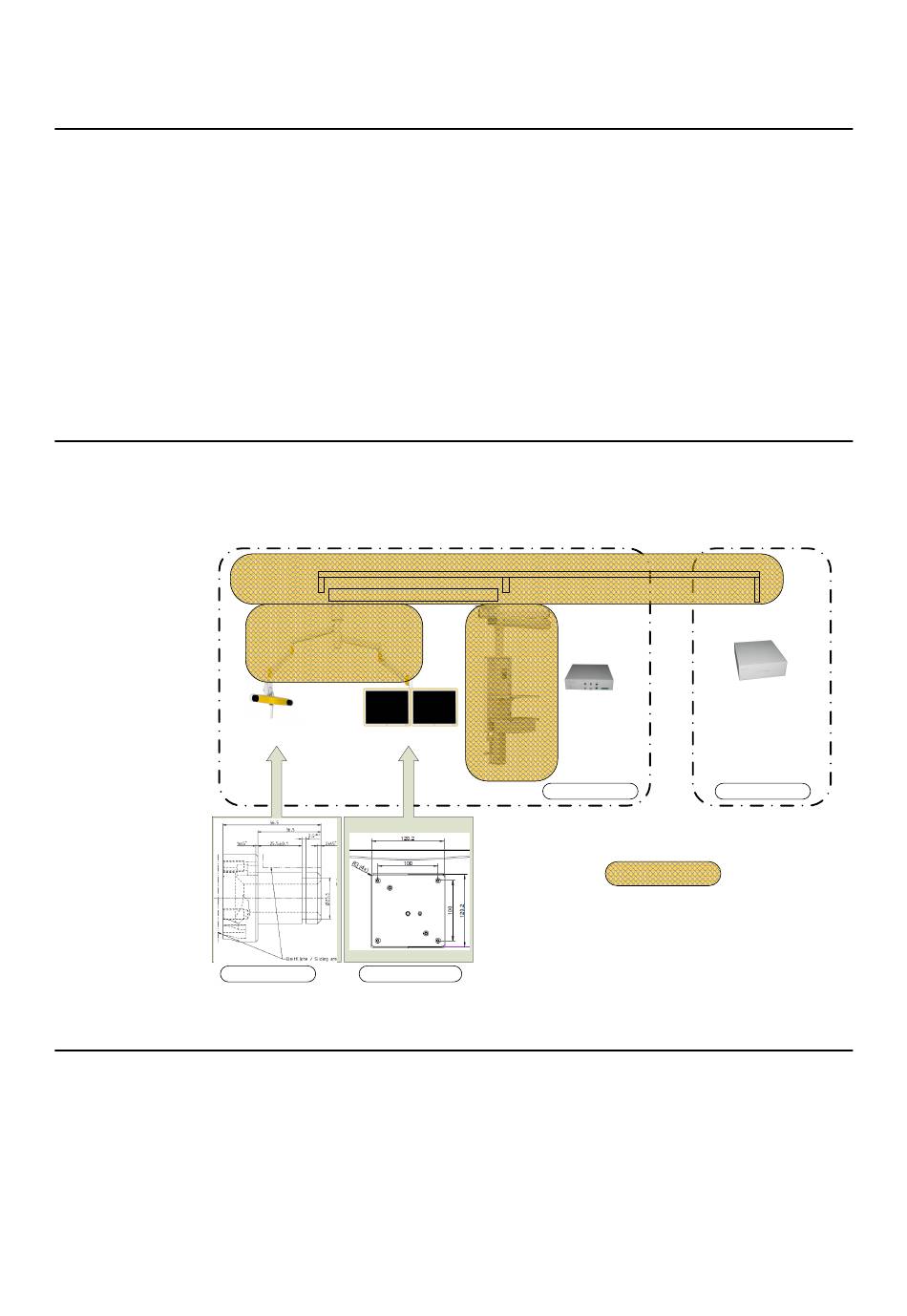

Verantwortungsbereich
Detail camera interface
Vorgefertigte Montagesysteme
Armzulieferer bieten in der Regel vorgefertigte Montagesysteme zur Gerätebefestigung an, die
zusammen mit den Armsystemen erworben werden können.
Entnehmen Sie die Details zu den zuliefererspezifischen vorgefertigten Montagesystemen der
Armzulieferer-Dokumentation.
Je nach den spezifischen Gegebenheiten vor Ort kann ein vorgefertigtes Montagesystem
folgendermaßen angebracht werden:
• geschweißt am Deckenaufbau oder an der gefertigten Zwischendeckenkonstruktion
36 Technisches Planungshandbuch Aufl. 1.0 Curve
Ceiling structure
Customer-provided
arm system
Camera
Monitor
Detail monitor interface(s)
™
Ceiling-Mounted Single Display Curve
Conduits
Connection
Unit
Ceiling Supply Unit
Inside OR / MR shield
Responsibility / Scope of
work Customer
Abbildung 17
™
Ceiling-Mounted Dual Display Version 1.0
Computer Unit
Outside OR / MR shield
