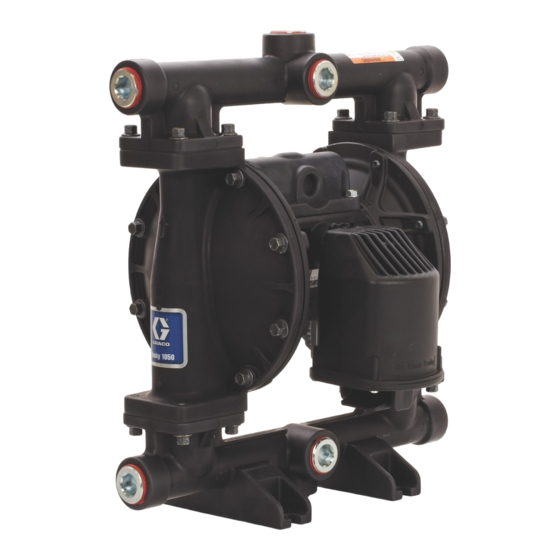

Graco Husky 1050 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Graco Anleitungen
  4. Pumpen
  5. Husky 1050
  6. Bedienungsanleitung

Graco Husky 1050 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Husky 1050:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienung
Husky
Druckluft-Membranpumpe
1-Zoll-Pumpe mit modularem Luftventil für die Flüssigkeitsförderung.
Anwendung nur durch geschultes Personal.
Angaben und Zulassungen zum Modell auf Seite 4.
Max. Betriebsdruck flüssige Medien 0,86 MPa (8,6 bar, 125 psi)
Max. Lufteingangsdruck 0,86 MPa (8,6 bar, 125 psi)
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen
dieser Betriebsanleitung aufmerksam durch.
Bewahren Sie diese Anleitung auf.
1050A
Aluminium
®
1050
1050S
1050H
ti13946a
1050P
1050C
1050F
Edelstahl
Nirosta
ti14342a
Polypropylen
Leitfähiges
Polypropylen
PVDF
Mittelflansch
Endflansch
3A0553T
DE
ti13843a
ti13844a

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco Husky 1050

Inhaltszusammenfassung für Graco Husky 1050

  • Seite 1 Bedienung ® Husky 1050 3A0553T Druckluft-Membranpumpe 1-Zoll-Pumpe mit modularem Luftventil für die Flüssigkeitsförderung. Anwendung nur durch geschultes Personal. Angaben und Zulassungen zum Modell auf Seite 4. Max. Betriebsdruck flüssige Medien 0,86 MPa (8,6 bar, 125 psi) Max. Lufteingangsdruck 0,86 MPa (8,6 bar, 125 psi) 1050P Polypropylen Wichtige Sicherheitshinweise...

  • Seite 2: Inhaltsverzeichnis

    Technische Daten ......24 Material-Druckentlastungsventil ... . 15 Ergänzende Handbücher Handbuch Beschreibung 313435 Husky 1050 Druckluft-Membranpumpe, Reparatur/Teile 313597 Husky 1050A UL-zugelassene Membranpumpe, Betrieb 313598 Husky 1050A CSA-zertifizierte Membranpumpe, Betrieb...

  • Seite 3: Um Einen Vertragshändler In Ihrer Nähe Zu Finden

    Verwenden Sie das Handbuch Reparatur/Teile. Schauen Sie in der Abbildung der wichtigsten Teile und in der Schnellreferenz zu den Teilen/Sätzen nach. Folgen Sie gegebenenfalls den Links auf diesen beiden Seiten, um sich über die Bestellung zu informieren. Rufen Sie den Graco-Kundendienst an, wenn Sie eine Bestellung aufgeben möchten. 3A0553T...

  • Seite 4: Konfigurationsnummernmatrix

    Konfigurationsnummernmatrix Konfigurationsnummernmatrix Auf dem Typenschild (ID) finden Sie die Konfigurationsnummer Ihrer Pumpe. Anhand der folgenden Tabelle können Sie die Komponenten Ihrer Pumpe ermitteln. PART NO. CONFIGURATION NO. SERIAL NO. DATE CODE SERIES MAX WPR PSI-bar MADE IN Beispiel-Konfigurationsnummer: 1050A-PA01AA1SSBNBNPT 1050 A A01A A1 SS BN BN Konfigurationsnummer...

  • Seite 5: Atex-Zertifizierungen

    ATEX-Zertifizierungen ATEX-Zertifizierungen  DataTrak und Impulszähler ‡ Pumpen des Typs 1050S (Edelstahl)  Alle Pumpen des Typs 1050A sind zertifiziert: und 1050H (Nirosta) mit Mittelteilen aus (Aluminium) und 1050C (Leitfähiges Aluminium oder leitfähigem Polypropylen Polypropylen) sind zertifiziert nach: sind zertifiziert nach: II 1 G II 2 GD c IIC T4 0359...
  • Seite 6 Warnhinweise WARNHINWEIS SONDERBEDINGUNGEN FÜR SICHERE VERWENDUNG Die Ausrüstung muss die folgenden Anforderungen zur Vermeidung von Gefahrensituationen, die Feuer oder Explosionen verursachen können, erfüllen. Sämtliche Beschriftungs- und Markierungsmaterialien sind mit einem feuchten Tuch • (oder Gleichwertigem) zu reinigen. Das elektronische Steuerungssystem muss geerdet sein. Siehe die Vorgehensweise zur •...

  • Seite 7: Installation

    Richtlinie für die Auswahl und den Einbau vor dem Einrichten von Systemkomponenten dar. Kontaktieren Sie Vor dem ersten Verwenden der Pumpe alle Ihren Graco-Händler zwecks Unterstützung bei der äußeren Befestigungselemente prüfen und Planung eines Systems, welches Ihren nachziehen. Drehmomentvorgaben durchführen, Anforderungen gerecht wird.

  • Seite 8: Tipps Zur Reduzierung Von Hohlraumbildung

    Material bilden und dann zerplatzen. Eine pumpen und neigen zu Hohlraumbildung. häufige oder übermäßige Hohlraumbildung kann ernsthafte Schäden verursachen, einschließlich Graco empfiehlt, bei der Planung der Grübchenbildung und vorzeitigen Verschleiß Anlage alle oben genannten Faktoren zu der Materialkammern, Kugeln und Sitze. Sie berücksichtigen.

  • Seite 9: Befestigung

    Installation Befestigung echten Massepunkt verbinden. Erdungsdraht und Klemme, Teile-Nr. 238909, sind bei Graco erhältlich. Die Pumpenabluft kann Schmutzstoffe • enthalten. Luft in einen externen Bereich Polypropylen und PVDF: Nur Pumpen abführen. Siehe Abluftführung auf Seite 11. aus Aluminium, leitfähigem Polypropylen, Eine druckbeaufschlagte Pumpe nicht •...

  • Seite 10: Luftleitung

    ™ Beispiel an die Regler CycleFlo einbauen und zum Ablassen 195264) oder CycleFlo II (PN 195265) von eingeschlossener Luft verwenden. Graco. Sicherstellen, dass das Ventil von der Pumpenseite her leicht zugänglich ist und dass es dem Regler nachgelagert installiert ist.

  • Seite 11: Abluftführung

    Installation Abluftführung 2. Geerdeten Abluftschlauch (U) installieren und Schalldämpfer (T) mit anderem Ende des Schlauchs verbinden. Der Abluftschlauch muss einen Innendurchmesser von mindestens 3/4 Zoll (19 mm) haben. Wenn ein Schlauch benötigt wird, der länger als Die Abluftöffnung hat eine Größe von 3/4 NPT(f). 4,57 m (15 ft) ist, muss der Durchmesser Abluftöffnung nicht verkleinern.

  • Seite 12: Materialzufuhrleitung

    Installation Materialzufuhrleitung Materialauslassleitung Für weitere Informationen hierzu siehe A Für weitere Informationen hierzu siehe A auf Seite 13. auf Seite 13. 1. Geerdete, flexible Materialzufuhrleitungen 1. Geerdete, flexible Materialschläuche (L) (G) verwenden. Für weitere Informationen verwenden. Für weitere Informationen hierzu siehe Erdung auf Seite 9. hierzu siehe Erdung auf Seite 9.
  • Seite 13 Installation ti14164b . 4. Typische Boden-Montage (Polypropylen, 1050P, Pumpe dargestellt) Legende für A . 4: N Materialauslass (Aluminium, nicht abgebildet, vier Öffnungen, Kunststoff, A . 4, Mittel- oder Endflansche erhältlich; Nirosta und Edelstahl, A Luftzufuhrleitung nicht abgebildet, eine Öffnung) B Hauptentlüftungsventil (für Pumpe erforderlich) R Erdungskabel (erforderlich für Pumpen aus C Luftfilter-/Regler-Baugruppe Aluminium, leitfähigem Polypropylen, Nirosta...

  • Seite 14: Materialeinlass- Und -Auslassöffnungen

    Installation Materialeinlass- und Graco-Standard-Rohrflansch-Sätze sind in Polypropylen (239005), Edelstahl (239008) -auslassöffnungen und PVDF (239009) erhältlich. Diese Sätze enthalten: HINWEIS: Verteiler entfernen und diese/n Rohrflansch • umkehren, um die Richtung der Einlass- oder eine PTFE-Dichtung • Auslassöffnung/en zu ändern. Befolgen Sie vier 1/2''-Schrauben, •...

  • Seite 15: Material-Druckentlastungsventil

    Installation Material-Druckentlastungsventil Bei manchen Anlagen kann die Installation Überdruck kann auch dann auftreten, wenn eines Druckentlastungsventils am die Husky-Pumpe zur Förderung von Material Pumpenauslass erforderlich sein, zu einer Kolbenpumpe verwendet wird und um Überdruck und Reißen der Pumpe sich das Einlassventil der Kolbenpumpe nicht oder des Schlauchs zu vermeiden.

  • Seite 16: Bedienung

    HINWEIS äußeren Befestigungselemente prüfen und Beim Auswechseln der Modelle Husky 1040: Der nachziehen. Drehmomentvorgaben durchführen, Husky 1050 ist effizienter als das Modell 1040. Den Seite 18. Nach dem ersten Arbeitstag die Luftzufuhrdruck um ca. 20 Prozent verringern, um Befestigungselemente nachziehen.

  • Seite 17: Betrieb Von Datatrak

    Wartung und Pflege 10. Beim Spülen die Pumpe lange genug Schraubverbindungen laufen lassen, bis die Pumpe und die festziehen Schläuche gründlich gereinigt sind. Vor jeder Verwendung alle Schläuche auf 11. Dispensventil schließen, falls verwendet. Verschleiß und Beschädigungen prüfen und bei Bedarf ersetzen. Prüfen, ob alle 12.

  • Seite 18: Drehmomentvorgaben

    Wartung und Pflege Drehmomentvorgaben HINWEIS: Die Befestigungen für die Materialabdeckungen und den Verteiler sind am Gewinde mit einem verdichtenden Klebefilm versehen. Wenn dieser Klebefilm sehr abgenutzt ist, können sich die Befestigungselemente während des Betriebs lösen. Schrauben durch neue ersetzen oder mittelfestes (blaues) Loctite oder ein ähnliches Mittel auf die Gewinde auftragen.

  • Seite 19: Abmessungen Und Befestigung

    Abmessungen und Befestigung Abmessungen und Befestigung Aluminium (1050A) ti12212b ti12211b 5.0 in. (127 mm) 5.5 in. (140 mm) ti12213b ti14540b J ..3,9" (99 mm) A ..12,7" (323 mm) K ..10,2" (258 mm) B ..14,4" (366 mm) L..

  • Seite 20: Polypropylen (1050P), Leitfähiges Polypropylen (1050C) Und Pvdf (1050F)

    Abmessungen und Befestigung Polypropylen (1050P), leitfähiges Polypropylen (1050C) und PVDF (1050F) ti13845b ti13847b ti13846b ti14541b J ..3,9" (99 mm) A ..13,2" (335 mm) K..10,2" (258 mm) B ..15,7" (399 mm) L ..1/2 NPT (f) Lufteinlassöffnung C ..

  • Seite 21: Nirosta (1050H) Und Edelstahl (1050S)

    Abmessungen und Befestigung Nirosta (1050H) und Edelstahl (1050S) ti14343b ti14344b ti14345b ti14542b L..1/2 NPT (f) Lufteinlassöffnung A ..11,8" (300 mm) M ..1-Zoll-NPT- (f) oder B ..12,9" (328 mm) 1-Zoll-BSPT-Material- C ..13,7" (348 mm) Einlassöffnung (4) D ..
  • Seite 22 Abmessungen und Befestigung Edelstahl (1050S) mit Mittelflansch-Verteiler ti29941a ti29942a A ..11,8" (300 mm) B ..14,9" (378 mm) C* ..17,1/18,7" (434/475 mm) D ..11,5" (292 mm) E..3,1" (79 mm) F..7,35" (187 mm) G ..13,9" (353 mm) H ..

  • Seite 23: Pumpenkennlinien

    Pumpenkennlinien Pumpenkennlinien Testbedingungen: Die Pumpe wird in Wasser mit untergetauchter Einlassöffnung getestet. Zyklusrate 0,83 (8,3, 120) Materialdruck (7,0, 100) 0,55 (5,5, 80) Betriebsluftdruck 0,41 (4,1, 60) 0,83 MPa (8,3 bar, 125 psi) 0,28 (2,8, 40) 0,7 MPa (7,0 bar, 100 psi) 0,14 (1,4, 20) 0,48 MPa (4,8 bar, 70 psi)

  • Seite 24: Technische Daten

    Technische Daten Technische Daten Maximal zulässiger Betriebsdruck ....... . 0,86 MPa (8,6 bar, 125 psi) Druckluft-Betriebsbereich .
  • Seite 25 Technische Daten Nicht benetzte externe Teile Aluminium (1050A)......... . Aluminium, beschichteter Nirosta (1050H) .

  • Seite 26: Graco-Standardgarantie Für Die Husky Pumpen

    Ausnahme einer speziellen, erweiterten oder eingeschränkten Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monate ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Empfehlungen von Graco installiert, betrieben und gewartet wurde.
