Anleitung
Automatische

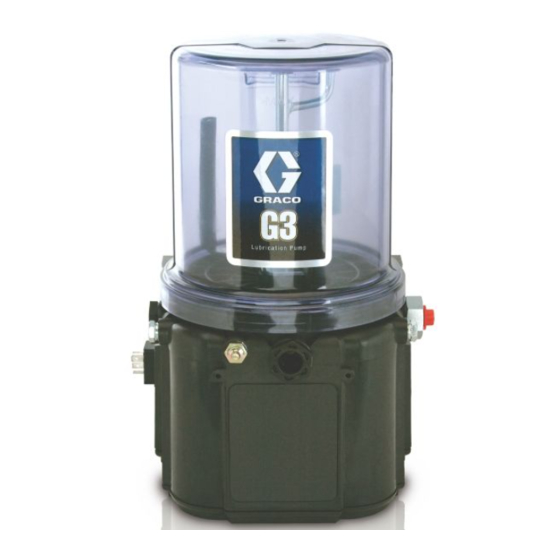

Schmiermittelpumpe G3
Standard
Zum Dispensieren von Schmiermitteln und Ölen der NLGI-Sorten Nr. 000 bis Nr. 2
mit mindestens 40 cSt. Anwendung nur durch geschultes Personal.
Für den Einsatz in explosionsgefährdeten Bereichen und in als Gefahrenzone
klassifizierten Bereichen nicht geeignet.
Teilenummern, Seite 3
Pumpenausgangsdruck 35,1 MPa (351,6 bar, 5100 psi)
Fülleinlassdruck 34,3 MPa (344,8 bar, 5000 psi)
Wichtige
Sicherheitsanweisungen
Lesen Sie vor der Benutzung des Geräts
alle Warnungen und Anweisungen in
diesem Handbuch. Bewahren Sie diese
Anweisungen sorgfältig auf.
Entspricht ANSI/UL 73
Zertifiziert für CAN/CSA
Standard 22.2 Nr. 68-09
3132066
NUR Pumpen mit 24V und 110-240VAC
332294N
DE
Inhaltsverzeichnis
Verwandte Anleitungen für Graco G3
Inhaltszusammenfassung für Graco G3
- Seite 1 Anleitung Automatische Schmiermittelpumpe G3 Standard 332294N Zum Dispensieren von Schmiermitteln und Ölen der NLGI-Sorten Nr. 000 bis Nr. 2 mit mindestens 40 cSt. Anwendung nur durch geschultes Personal. Für den Einsatz in explosionsgefährdeten Bereichen und in als Gefahrenzone klassifizierten Bereichen nicht geeignet.
-
Seite 2: Inhaltsverzeichnis
Leitung ..16 Graco-Standardgarantie ......40 Leiterfarben (Abb. -
Seite 3: Geräte- Und Modellnummern
Geräte- und Modellnummern Bei der Gerätenummer handelt es sich um eine eindeutige sechsstellige Artikelnummer, die nur für die Bestellung der G3-Schmiermittelpumpe dient. Die konfigurierte Graco-Modellnummer steht in direktem Zusammenhang mit der sechsstelligen Artikelnummer. Diese konfigurierte Modellnummer kennzeichnet die besonderen Merkmale einer bestimmten G3-Schmiermittelpumpe. -
Seite 4: Aufbau Der Modellnummer
Untenstehende Listen enthalten die Optionen der einzelnen Bestandteile, die zusammen den Code bilden. HINWEIS: Andere Pumpenkonfigurationen sind erhältlich, jedoch nicht in diesem Handbuch dokumentiert. Falls Sie Fragen haben, setzen Sie sich mit dem Graco-Kundendienst oder Ihrem Graco-Händler vor Ort in Verbindung. Codebeispiel: Code a: Pumpenmaterialtyp Code f: Niedrigfüllstandsüberwachung... -
Seite 5: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 6 Warnhinweise WARNUNG GEFAHR DURCH EINDRINGEN DES MATERIALS IN DIE HAUT Material, das unter hohem Druck aus dem Dosiergerät, aus undichten Schläuchen oder Bauteilen austritt, kann die Haut durchdringen. Diese Art von Verletzung sieht unter Umständen lediglich wie ein einfacher Schnitt aus.
- Seite 7 Warnhinweise WARNUNG GEFAHR DURCH BEWEGLICHE TEILE Bewegliche Teile können Finger oder andere Körperteile einklemmen, verletzen oder abtrennen. • Abstand zu beweglichen Teilen halten. • Das Gerät niemals ohne Schutzvorrichtungen oder Schutzabdeckungen in Betrieb nehmen. • Das Gerät kann sich ohne Vorwarnung in Betrieb setzen. Vor der Überprüfung, Bewegung oder Wartung des Geräts eine Druckentlastung durchführen und alle Energiequellen abschalten.
-
Seite 8: Installation
Die abgebildete Teilenummer / Modellnummer ist lediglich ein Beispiel, (weitere Einzelheiten siehe Seite 4, Details Druckentlastungsventil (nicht enthalten (nicht abgebildet), finden Sie im Abschnitt Aufbau der Modellnummer erforderlich für jeden Auslass - bei Graco erhältlich. Siehe „Teile“, Seite 34) Netzkabel (nicht abgebildet) Zerk-Einlassverschraubung (1 inbegriffen /ausschließlich Folgeplatte (ausschließlich Pumpenmodelle für... -
Seite 9: Typische Installation
An eine abgesicherte Stromquelle angeschlossen - Druckschalter Druckentlastungsventil (nicht enthalten, erforderlich (bei Installation mit Schmiermitteleinspritzung) für jeden Auslass - vom Benutzer bereitzustellen; Entlüftungsventil (nicht inbegriffen/erhältlich von Graco. siehe „Teile“, Seite 34) Siehe Teile, Seite 35) Zufuhrschlauch (vom Benutzer bereitgestellt) Rücklauf zum Schmiermittelbehälter... -
Seite 10: Typische Installation - Mit Fernbefüllungseinheit
Typische Installation - mit Fernbefüllungseinheit Bei der dargestellten Installation handelt es sich lediglich um eine Richtlinie für die Auswahl und Installation von Systemkomponenten. Kontaktieren Sie Ihren Graco-Händler zwecks Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. Legende: G3 Pumpe Automatikbefüllung mit Absperrventil... -
Seite 11: Optionale Installation - Ohne Fernbefüllungseinheit
Optionale Installation - Ohne Fernbefüllungseinheit Bei der dargestellten Installation handelt es sich lediglich um eine Richtlinie für die Auswahl und Installation von Systemkomponenten. Kontaktieren Sie Ihren Graco-Händler zwecks Unterstützung bei der Planung eines Systems, welches Ihren Anforderungen gerecht wird. HINWEIS: Die Pumpe der Fernfüllstation steht still (keine Rücklaufleitung), wenn der Behälter voll ist. Wenn die Pumpe nicht stillsteht (keine Rücklaufleitung), gibt es eine Undichtigkeit im System. -
Seite 12: Auswahl Eines Einbauortes
• Montieren Sie die von oben befüllbaren • mit einem geerdeten und fest verlegten G3-Pumpenmodelle so, dass über dem Behälter ein Leitungssystem verbunden werden. Mindestabstand von 10,2 cm (4,0 Zoll) bleibt, damit der Deckel abgenommen und befüllt werden kann. Wenn die Endandwendung einen Anschlussstecker benötigt:... -
Seite 13: Sicherungen
DC-Ausführung nie ohne Sicherung. • Vor Netzeingang des Systems muss eine korrekt bemessene Sicherung installiert sein. DIN-Netzkabel DC Sicherungssätze können von Graco bezogen werden. Die folgende Tabelle enthält die für Ihre Eingangsspannung CPC-Netzkabel DC geeignete Sicherung und die entsprechende Nummer des Graco Sicherungssatzes. -
Seite 14: Din-Netzkabel Dc - 15 Fuß
Installation DIN-Netzkabel DC - 15 Fuß: CPC-Netzkabel DC - 15 Fuß Stift und entsprechende Kabelfarb (A . 8) Stift und entsprechende Kabelfarbe (A . 9) Stift Stiftbezeichnung Farbe Stift Stiftbezeichnung Farbe -VDC Schwarz Nicht verwendet Nicht verwendet +VDC Weiß -VDC Schwarz Nicht verwendet Nicht verwendet... -
Seite 15: Cpc-Netzkabel Dc - Mit
Installation CPC-Netzkabel DC - mit Ausgänge für Niedrigfüllstand Niedrigfüllstandsüberwa- Eine Funktionsbeschreibung finden Sie unter „Optionale chung Füllstandsüberwachung“ auf Seite 26. Weitere Angaben, siehe Technische Spezifikationen, Seite 39 Stift und entsprechende Kabelfarbe (A . 10) Stifte (A . 11) Stift Stiftbezeichnung Farbe Stift Stiftbezeichnung Nicht verwendet... -
Seite 16: Teile-Nr. 124333: Steckerbelegung (M12)
Installation Teile-Nr. 124333: Steckerbelegung (M12) Teile-Nr. 124300: Steckerbelegung (M12) für vorkonfektionierte Leitung Leiterfarben (A . 13) Leiterfarben (A . 14) Pos.-Nr. Farbe Braun Pos.-Nr. Farbe Weiß Braun Blau Weiß Schwarz Blau Schwarz Kabelsteckerbelegung Feldverdrahtbare Pinbelegung Ansicht Buchsenende Ansicht Steckerende Ansicht Steckerende . -
Seite 17: Teile-Nr. 124594: Vorkonfektionierter 4-Poliger Eurofast-Steckverbinder (Abb. 15)
Installation Teile-Nr. 124594: Vorkonfektionierter 4-poliger Eurofast-Steckverbinder . 15) . 15 Teile-Nr. 124595: Vorkonfektionierter 5-poliger Eurofast-Steckverbinder . 16) . 16 332294N... -
Seite 18: Setup
Nähe aller Pumpenauslässe ein für das Lösen des Pumpenelements verändert das Dosiervolumen. jeweilige Schmiersystem geeignetes Druckentlastungsventil installiert sein, das unbeabsichtigte Druckanstiege im System verhindert und die G3-Schmiermittelpumpe vor Beschädigung schützt. • Es darf nur ein Druckentlastungsventil verwendet werden das den spezifizierten Betriebsdruck aller im System installierten Komponenten nicht übersteigt. -
Seite 19: Pumpenfördervolumen Einstellen
Sie das Pumpenelement nur so weit heraus, um das Pumpe mit Schmierfett befüllen Distanzstück aufsetzen oder abnehmen zu können. . 18). Um die optimale Leistung der G3-Pumpe sicherzustellen: • Verwenden Sie ausschließlich Schmierfette der NLGI-Klassen Nr. 000 bis Nr. 2, die für die Anwendung, für eine automatische Dosierung und für die Temperatur... -
Seite 20: Modelle Ohne Folgeplatte
Setup Modelle ohne Folgeplatte: Von oben befüllbare Modelle Füllschlauch an den Einlass-Füllschmiernippel . 19) anschließen. GEFAHR DURCH BEWEGLICHE TEILE Bewegliche Teile können Finger oder andere Körperteile einklemmen, verletzen oder abtrennen. • Abstand zu beweglichen Teilen halten. • Das Gerät nicht bei abgenommenem Deckel betreiben. •... -
Seite 21: Modelle Mit Folgeplatte
Setup Befüllen Sie den Schmiermittelbehälter mit Schmiermittel, ACHTUNG bis die Dichtung der Druckfolgeplatte die Jeglicher Schmutz, der versehentlich in den Behälter gelangt Entlüftungsöffnung erreicht und der Großteil der Luft ist, sollte sofort entfernt werden. Lassen Sie die Pumpe erst aus dem Schmiermittelbehälter verdrängt worden ist. laufen, wenn alle Verschmutzungen entfernt wurden. -
Seite 22: Automatischer Befüllstopp
Der Eingangsdruck zur entfernten Füllpumpe ist so zu begrenzen, dass keine Komponente und kein Zubehörgerät Fett einfüllen der Materialleitung mit zu hohem Druck beaufschlagt wird. Um die optimale Leistung der G3-Pumpe sicherzustellen: Fernbefüllung mit Fernbefüllungseinheit • Verwenden Sie ausschließlich Schmierfette der NLGI-Klassen Nr. -
Seite 23: Fernbefüllung Ohne Fernbefüllungseinheit
Den Versorgungsschlauch (J) an der Schnellkupplung unten (V) anschließen. Die Pumpe (F) der Fernfüllstation einschalten und den G3-Behälter (D) füllen, bis der Anzeigestift am Ventil der automatischen Befüllung nach oben gedrückt wird, siehe A . 24. Der Druck in der Nachfüllpumpe (F) wird aufgebaut und die Pumpe setzt aus. - Seite 24 Setup Druckentlastung der Fernfüllstation Die Buchstaben in den folgenden Anweisungen beziehen sich auf A . 6, Seite 11. Das folgende Verfahren zur Druckentlastung wird nur mit dem Ventil des automatischen Befüllstopps eingesetzt, um den Druck der Fernfüllstation und der Schmiermittelversorgungsleitung zu entlasten. Das Dosiergerät bleibt unter Druck, bis der Druck manuell entlastet wird.
-
Seite 25: Befüllung Der Öleinheit
Handpumpe, Pneumatikpumpe oder Elektropumpe befüllt werden. • Nicht überfüllen (A . 26). • Die G3-Schmiermittelpumpe darf nicht ohne montierten Schmiermittelbehälter betrieben werden. • Verwenden Sie ausschließlich Ölsorten mit einer Viskosität von min. 40 cSt. . 27 Betreiben Sie die Pumpe nur solange, bis luftfreies Schmiermittel aus dem Fitting des Elements austritt . -
Seite 26: Pumpenbetrieb
Pumpenbetrieb Pumpenbetrieb Optionaler Niedrigfüllstand-Ausgang Die G3-Pumpe kann mit einer externen, vom Benutzer bereitgestellten Stromversorgung und Steuerung gesteuert werden. Einige steuerungslose G3-Schmiermittelpumpen verfügen über einen optionalen Ausgang für die Siehe Systemkonfiguration und Verdrahtung, Seite 12 Füllstandsüberwachung. Er kann mit einem M12-Stecker für die notwendigen Informationen zu Absicherung und... - Seite 27 Pumpenbetrieb Ölpumpen Um sicherzustellen, dass tatsächlich ein Niedrigfüllstand vorliegt, muss der Niedrigfüllstand-Auslöser 10 Sekunden Erreicht das Öl einen Niedrigstand, werden PIN 3 und 4 lang durchgehend erfasst werden. geschlossen und senden so ein Signal an die Steuerung, dass das Material einen niedrigen Stand erreicht hat. Siehe A .
-
Seite 28: Recycling Und Entsorgung
Recycling und Entsorgung Recycling und Entsorgung Ende der Produktlebensdauer Das Produkt an seinem Gebrauchsende auseinander nehmen und auf verantwortungsvolle Weise recyceln. • Die Druckentlastung, Seite 18 durchführen • Die Flüssigkeiten ablassen und in Übereinstimmung mit den geltenden Bestimmungen entsorgen. Siehe Sicherheitsdatenblatt des jeweiligen Materialherstellers. -
Seite 29: Fehlerbehebung
Vergewissern Sie sich, dass die des Befüllens unter Druck gesetzt Entlüftungsöffnung nicht verstopft ist. Bleibt das Problem weiterhin bestehen, wenden Sie sich an den Graco-Kundendienst Ihres Graco-Händlers vor Ort. Kein Pumpenbetrieb während Ausfall des Pumpenmotors Gerät ersetzen. Zyklus EIN, aber externe... -
Seite 30: Wartung
Täglich und beim Nachfüllen Fittings füllen Alle Fittings mit einem sauberen trockenen Tuch säubern. Schmutz kann die Schmiermittelpumpe und/oder das Schmiersystem beschädigen. Täglich G3-Schmiermittelpumpe und Schmiermittelpumpe und Schmiermittelbehälter Schmiermittelbehälter mit einem sauberen trockenen Tuch säubern. Monatlich Externer Kabelbaum Die Sicherheit der äußeren Kabelbäume überprüfen. -
Seite 31: Teile - 2-Liter-Modelle
Teile - 2-Liter-Modelle Teile - 2-Liter-Modelle Modelle mit Folgeplatte Niedrigstand-Modelle mit Schmiermittel Niedrigstand-Modelle mit Öl Mit 0,45 N.m (4 in-lbs) festziehen Mit 3,4 N.m (30 in-lbs) festziehen Mit 5,6 N.m (50 in-lbs) festziehen 332294N... -
Seite 32: Teile - 4-Liter-Modelle Und Größer
Teile - 4-Liter-Modelle und größer Teile - 4-Liter-Modelle und größer Mit 0,45 N.m (4 in-lbs) Behälter 4L, von oben Mit 3,4 N.m (30 in-lbs) befüllbar Modelle mit Folgeplatte Mit 5,6 N.m (50 in-lbs) festziehen Modelle mit automatischem Befüllstopp Niedrigstand-Modelle mit Schmier- mittel Niedrigstand-Modelle... -
Seite 33: Teile
BEHÄLTER, 4 Liter, Fett, 24B702 enthalten im Satz 571183 SCHRAUBE, Montage- BEHÄLTER, 4 Liter, Öl, 16G020 enthalten im Satz 571182 PACKUNG, O-Ring 17F484 BEHÄLTER, 4 Liter, G3 AFSO PACKUNG, O-Ring DICHTUNG, Folgeplatte, 278139 2-Liter-Modelle DICHTUNG, oben, Behälter DICHTUNG, Folgeplatte, 16F472 4-Liter-Modelle... -
Seite 34: Druckentlastungsventile
Wichtige Informationen zum Druckentlastungsventil DICHTUNG, unten, Behälter 16C807. DISTANZSTÜCK, Dichtung, Basis ◆ Das Druckentlastungsventil 16C807 kann nur an G3, G1, oder G-Mini-Pumpen oder verwendet werden. Ist Platte, Ventil nicht zur Verwendung mit anderen Produkten vorgesehen. KABEL 4,5 m (15 ft) Typ SOOW... -
Seite 35: Installations- Und Reparatursätze
Teile Installations- und Reparatursätze Behälter-Umbausätze Handbuch- Handbuch- Satz-Nr. Bezeichnung Satz-Nr. Bezeichnung Nummer Nummer 571026 SATZ, ANSCHLUSSTÜCK, 3 Pumpen 571155 UMBAUSATZ, 4-Liter-Behälter 3A0523 571063 SATZ, ANSCHLUSSTÜCK, 2 Pumpen 571156 UMBAUSATZ, 8-Liter-Behälter 3A1260 SATZ, Rückführung zu 571157 UMBAUSATZ, 12-Liter-Behälter 571028 Speicherbehälter NPT, 571158 UMBAUSATZ, 16-Liter-Behälter mit Druckentlastungsventil 16C807... -
Seite 36: Abmessungen
Teile Abmessungen Höhe Breite Tiefe Modell Zoll Zoll Zoll 13,25 33,65 8,00 20,32 9,00 22,86 14,50 36,83 9,25 23,50 10,00 25,40 4L, von oben befüllbar 15,50 39,38 9,25 23,50 10,00 25,40 18,50 47,00 9,25 23,50 10,00 25,40 8L, von oben befüllbar 19,50 49,53 9,25... -
Seite 37: Montageschablone
Teile Montageschablone (Für eine korrekte Montagekonfiguration entweder Option 1 oder Option 2 wählen.) Siehe Montageschablone, Teile-Nr. 126916. Option 1 0,367pollici 7,087 pollici 9,3 mm 180,0 mm 2x Ø 0,366 pollici 1,180 pollici 9,3 mm 30,0 mm 3,268 pollici 83,0 mm 3,544 pollici 90,0 mm Option 2... -
Seite 38: Hinweise
Hinweise: Hinweise: 332294N... -
Seite 39: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen Automatische Schmiermittelpumpe G3 Standard Metrisch Pumpenausgangsdruck 5100 psi 35,1 MPa, 351,6 bar Fülleingangsdruck 5000 psi 34,4 MPa, 344,7 bar Stromversorgung 100 - 240 VAC 88 - 264 VAC; 0,8 A Stromstärke, 90 VA Strom, 47/63 Hz, Einphasig, Zustrom/Anzugsstrom, max. -
Seite 40: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
