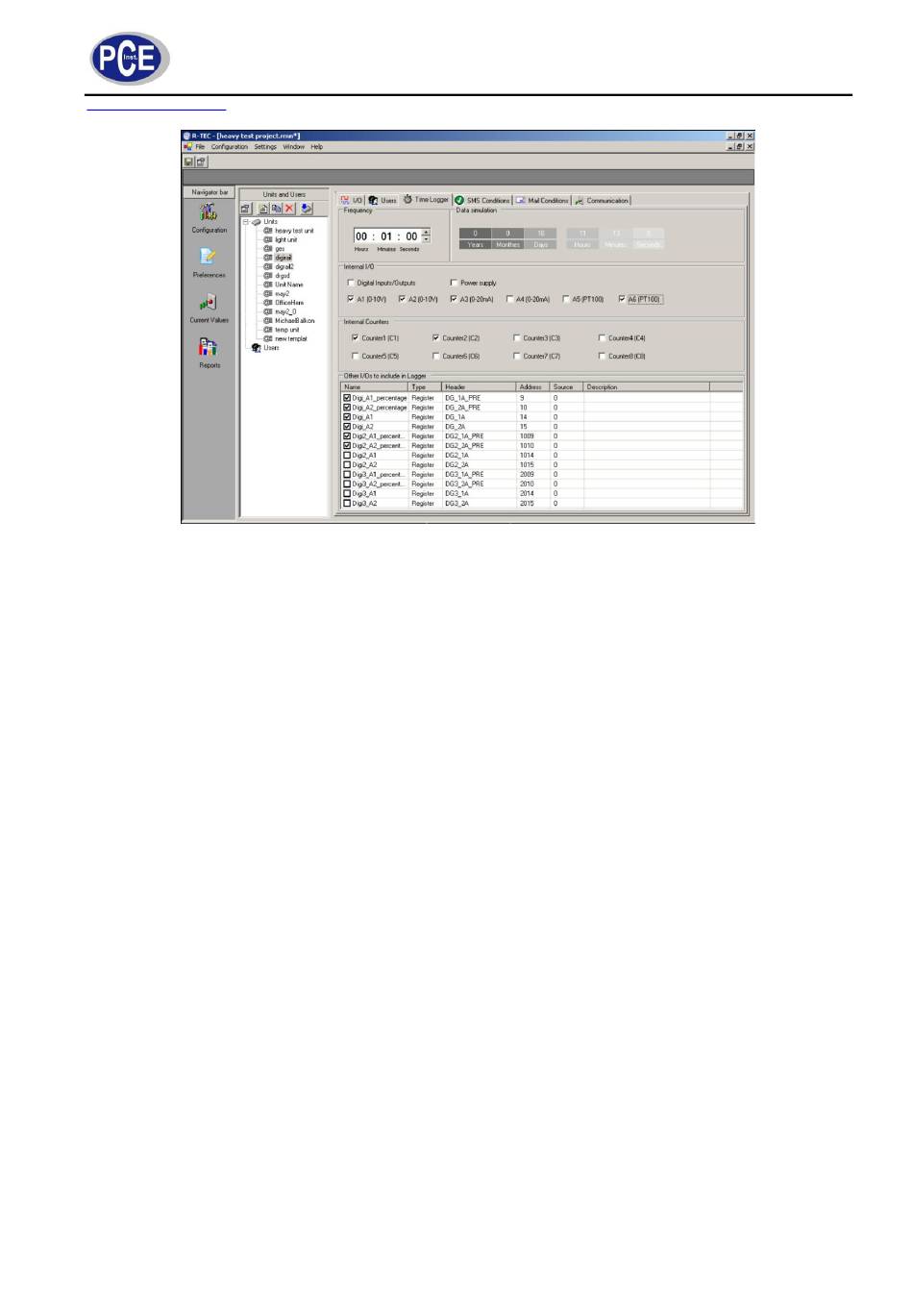

3. Im Feld „Frequency" wählen Sie wie oft die Ein- und Ausgangsdaten aufgezeichnet werden.
4. Im Bereich „Internal I/0" wählen Sie die Anschlüsse deren Daten aufgezeichnet werden sollen.
5. Im Bereich „Internal Counters" bestimmen Sie welche Zähler aufgezeichnet werden sollen.
Hinweis: Wenn die Speicherkapazität für die Aufzeichnung überschritten ist wird der Speicher
überschrieben. Die ältesten Daten werden hierbei zuerst überschrieben. Abhängig von der
Aufzeichnungshäufigkeit und den gewählten Anschlüssen, wird im Bereich „Data simulation" angezeigt
wie lange Aufzeichnungen erfolgen können bis der Speicher voll ist.
6.9
Einstellen der Optionen für SMS-Nachrichten
Für jeden Anschluss können spezifische Bedingungen festgelegt werden, bei deren Eintreffen eine SMS-
Nachricht an die festgelegten Anwender gesandt wird. Zusätzlich können Sie das R-Log-Modul anweisen
eines oder beide Ausgangs-Relais zu betätigen wenn eine Bedingung zutrifft. Sie können
unterschiedliche Bedingungen festlegen, welche das automatische Verhalten des R-Log-Moduls
festlegen. Das R-Log-Modul kann entweder automatisch auf logische Bedingungen, oder durch direkte
SMS-Instruktionen reagieren.
Wenn R zum Beispiel eine binäre Beziehung darstellt, hat jeder Bedingungsfestlegung folgendes
Schema:
WENN
[R (numerischer Wert)] WAHR ist für eine vordefinierte Zeitspanne (Stabilitätszeit)]
DANN
Sende SMS-Nachricht(en) (alle mit demselben Text)
UND (Optional)
Schließe/Öffne Relais
Wenn die Bedingungsfestlegung keinen Analogeingang umfasst wird R durch eine Äquivalenzrelation
ersetzt. Ansonsten wird R durch eine der folgenden Vergleichsoperatoren ersetzt:
(Gleich) =
(Größer als) >
(Ungleich) ≠
(Kleiner als) <
Um eine Option für SMS-Nachrichten einzustellen:
1. Wählen Sie in der Ordnerliste der Projektoberfläche das relevante Modul.
2. Wählen Sie im Arbeitsbereich die Registerkarte „SMS Conditions".
BETRIEBSANLEITUNG
31
