3. Stecken Sie die SIM-Karte so in den Halter dass die Kontakte der SIM-Karte auf den Kontakten
des Kartenhalters aufliegen.
4. Klappen Sie den Halter zu und schieben Sie den Bügel nach unten um den Halter zu
verschließen.
5. Bringen Sie die vordere Abdeckung wieder an.
Anschluss des R-Log-Moduls
Damit das R-Log-Modul Daten aufzeichnen kann, müssen die gewünschten Sensoren zur
Datenerfassung an das Modul angeschlossen werden. Ebenso müssen Bauteile welche durch das Modul
gesteuert werden sollen mit den Anschlüssen verbunden werden. Des Weiteren benötigt das R-Log-
Modul eine Spannungsversorgung. Ein R-Log-Modul bietet acht digitale und sechs analoge Eingänge,
zwei Relais-Ausgänge sowie eine RS232-Schnittstelle.
Belegung der Anschlüsse

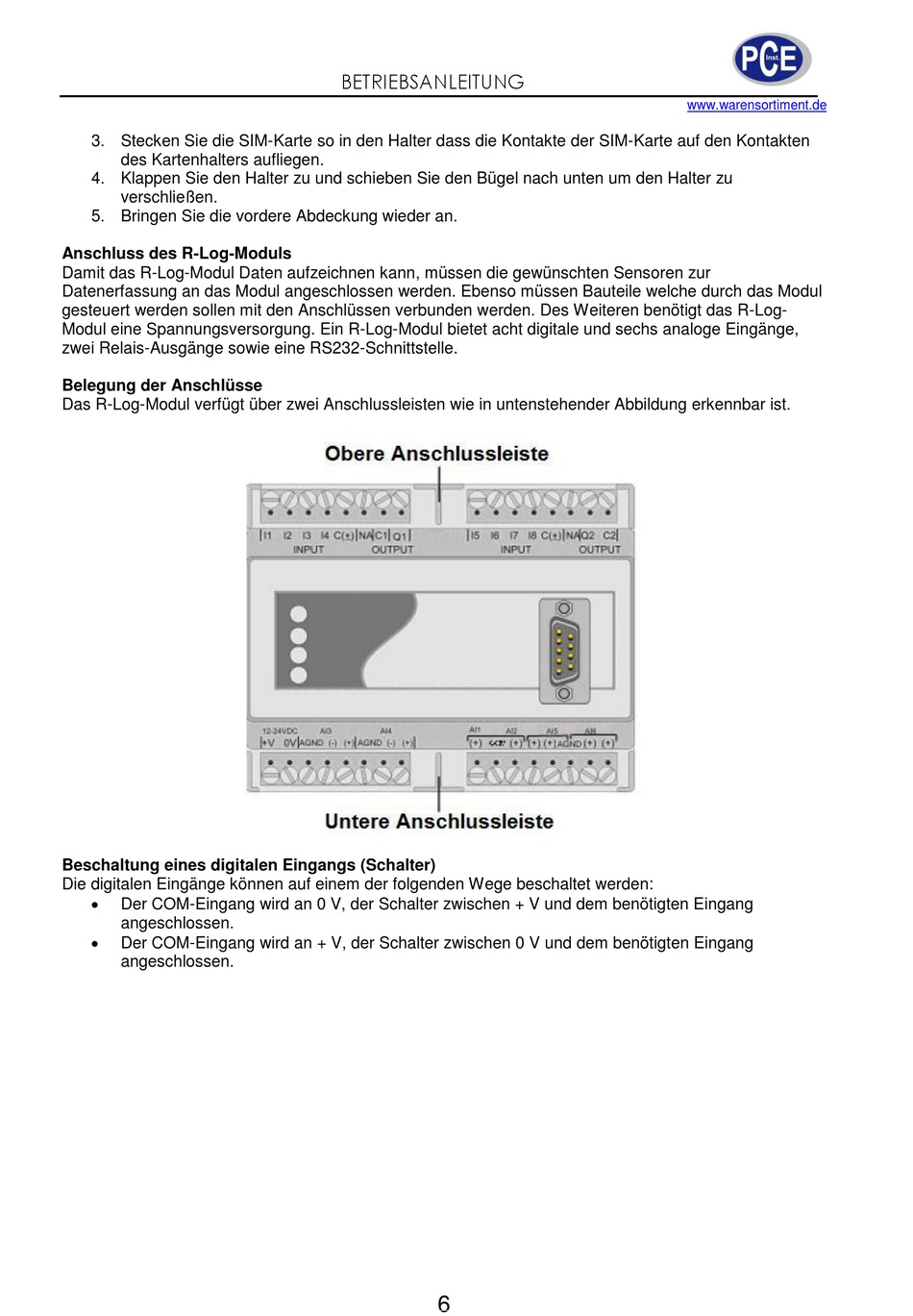

Das R-Log-Modul verfügt über zwei Anschlussleisten wie in untenstehender Abbildung erkennbar ist.
Beschaltung eines digitalen Eingangs (Schalter)
Die digitalen Eingänge können auf einem der folgenden Wege beschaltet werden:
Der COM-Eingang wird an 0 V, der Schalter zwischen + V und dem benötigten Eingang
angeschlossen.
Der COM-Eingang wird an + V, der Schalter zwischen 0 V und dem benötigten Eingang
angeschlossen.
