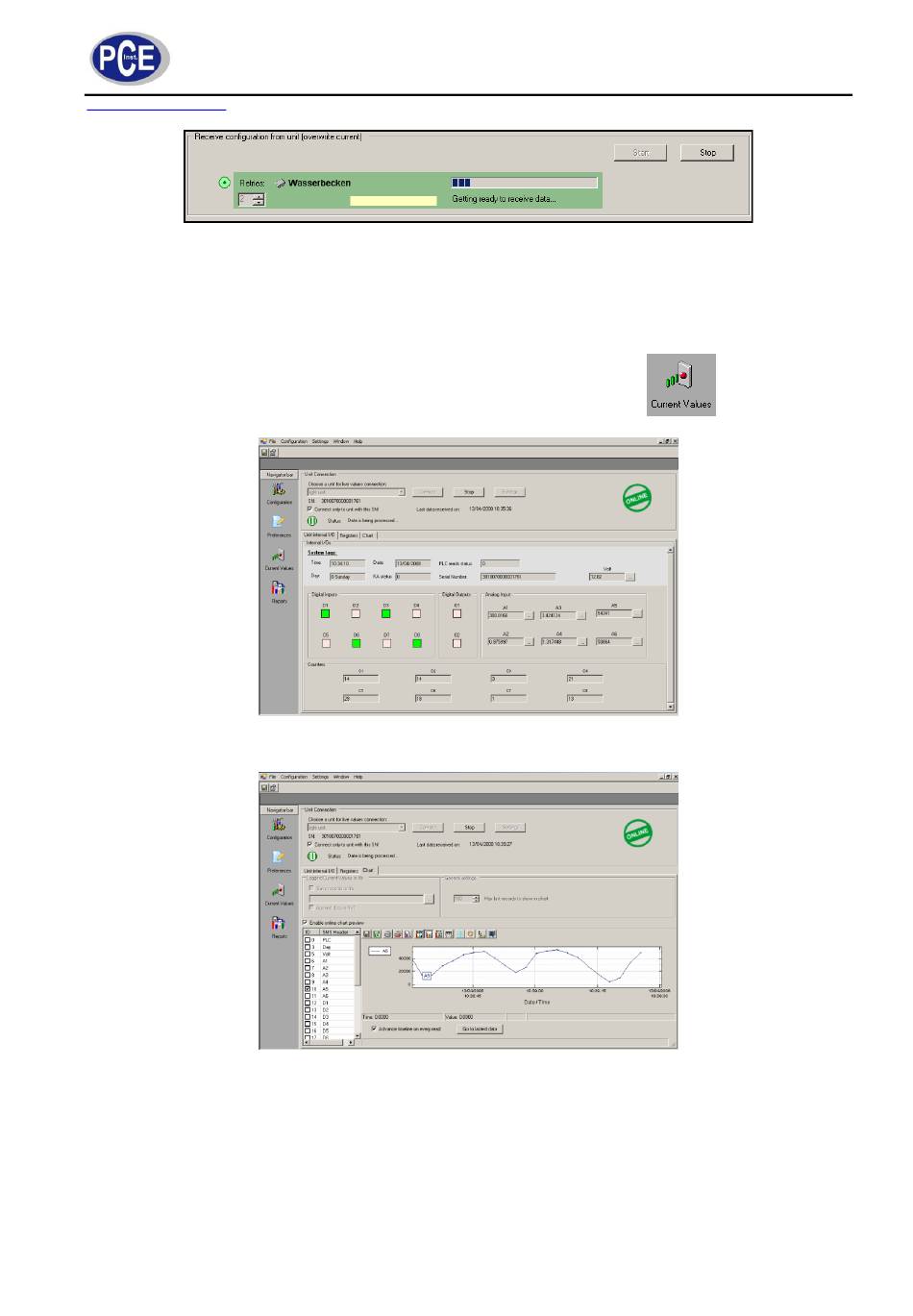

Momentane Werte mittels Modem ansehen
Sie haben die Möglichkeiten die momentanen Werte aller beschalteten Ein- und Ausgänge in Echtzeit
anzusehen. Hierzu stellen Sie die Verbindung zwischen R-Log-Modul und Modem her. Danach „rufen Sie
das Modul an". Nun können Sie die Daten ansehen oder eine Kalibrierung durchführen.
Um Ein- und Ausgangsdaten anzusehen:
1. Klicken Sie in der Navigationsleiste der Projektoberfläche den Button
2. Um die momentanen Werte als Diagramm zu betrachten, wählen Sie die Registerkarte „Chart".
Um die Verbindung zu einem Modul herzustellen:
1. Wählen Sie ein R-Log-Modul aus der Dropdown-Liste des Bereichs „Unit Connection".
2. Aktivieren Sie den Punkt „Connect only to unit with this SN!" um nur zum Modul mit der gezeigten
Seriennummer eine Verbindung aufzubauen.
3. Klicken Sie den Button „settings" und vergewissern Sie sich dass alle Verbindungseinstellungen
korrekt sind.
4. Klicken Sie „HelloConnec". Die Statusanzeige gibt den momentanen Vorgang wieder.
5. Wählen Sie die Registerkarte „Unit Internal I/O" um die momentanen Werte anzusehen.
6. Falls Sie den linearen Umwandlungsbereich der analogen Werte (0 bis 65535) auf einen
passenderen Bereich einstellen möchten:
