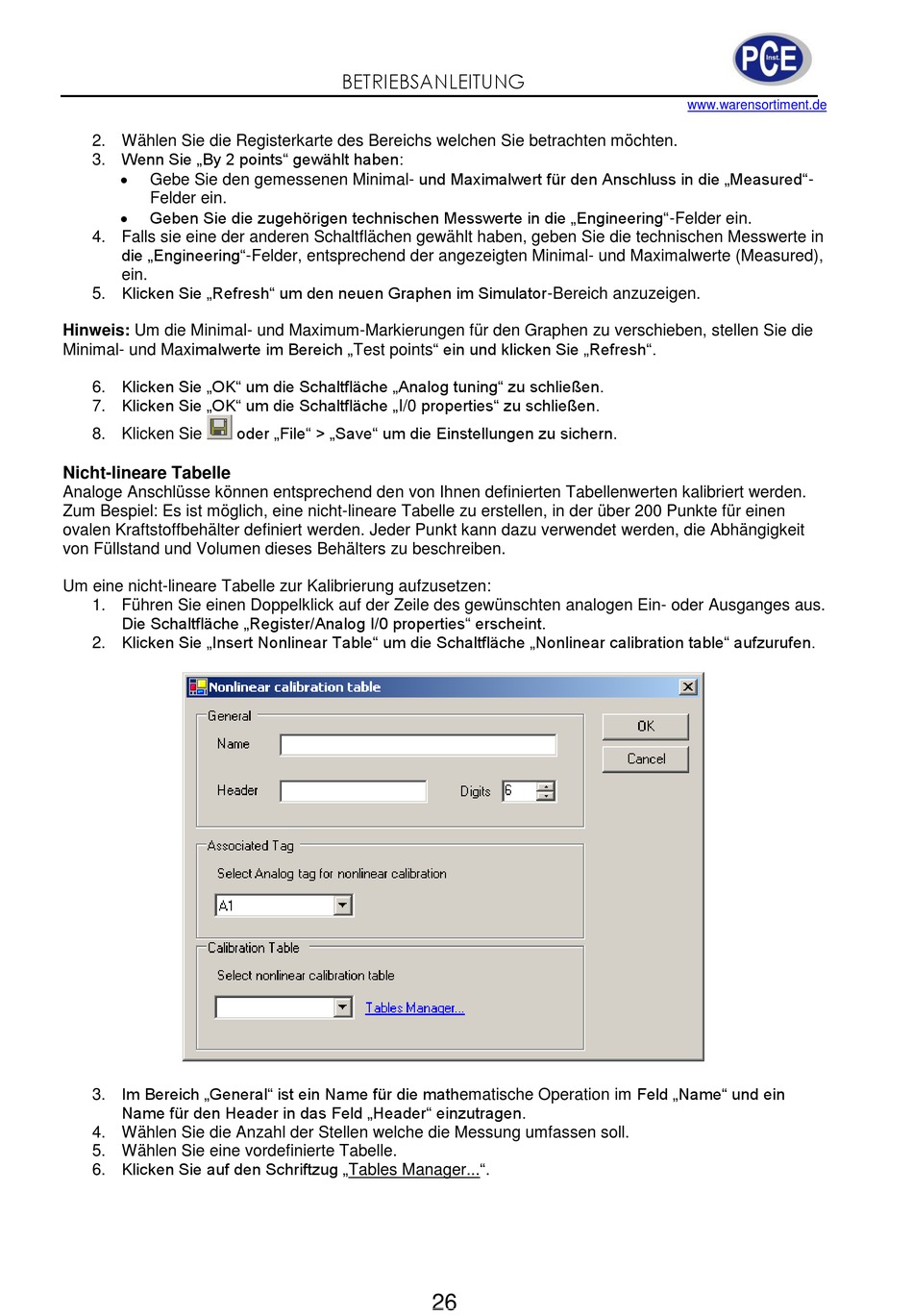

2. Wählen Sie die Registerkarte des Bereichs welchen Sie betrachten möchten.
3. Wenn Sie „By 2 points" gewählt haben:
Gebe Sie den gemessenen Minimal- und Maximalwert für den Anschluss in die „Measured"-
Felder ein.
Geben Sie die zugehörigen technischen Messwerte in die „Engineering"-Felder ein.
4. Falls sie eine der anderen Schaltflächen gewählt haben, geben Sie die technischen Messwerte in
die „Engineering"-Felder, entsprechend der angezeigten Minimal- und Maximalwerte (Measured),
ein.
5. Klicken Sie „Refresh" um den neuen Graphen im Simulator-Bereich anzuzeigen.
Hinweis: Um die Minimal- und Maximum-Markierungen für den Graphen zu verschieben, stellen Sie die
Minimal- und Maximalwerte im Bereich „Test points" ein und klicken Sie „Refresh".
6. Klicken Sie „OK" um die Schaltfläche „Analog tuning" zu schließen.
7. Klicken Sie „OK" um die Schaltfläche „I/0 properties" zu schließen.
8. Klicken Sie
Nicht-lineare Tabelle
Analoge Anschlüsse können entsprechend den von Ihnen definierten Tabellenwerten kalibriert werden.
Zum Bespiel: Es ist möglich, eine nicht-lineare Tabelle zu erstellen, in der über 200 Punkte für einen
ovalen Kraftstoffbehälter definiert werden. Jeder Punkt kann dazu verwendet werden, die Abhängigkeit
von Füllstand und Volumen dieses Behälters zu beschreiben.
Um eine nicht-lineare Tabelle zur Kalibrierung aufzusetzen:
1. Führen Sie einen Doppelklick auf der Zeile des gewünschten analogen Ein- oder Ausganges aus.
Die Schaltfläche „Register/Analog I/0 properties" erscheint.
2. Klicken Sie „Insert Nonlinear Table" um die Schaltfläche „Nonlinear calibration table" aufzurufen.
3. Im Bereich „General" ist ein Name für die mathematische Operation im Feld „Name" und ein
Name für den Header in das Feld „Header" einzutragen.
4. Wählen Sie die Anzahl der Stellen welche die Messung umfassen soll.
5. Wählen Sie eine vordefinierte Tabelle.
6. Klicken Sie auf den Schriftzug „Tables Manager...".
BETRIEBSANLEITUNG
oder „File" > „Save" um die Einstellungen zu sichern.
