Hinweis: Die Eingänge 1, 2, 3 und 4 teilen sich einen COM, die Eingänge 5, 6, 7 und 8 teilen sich einen
anderen COM.

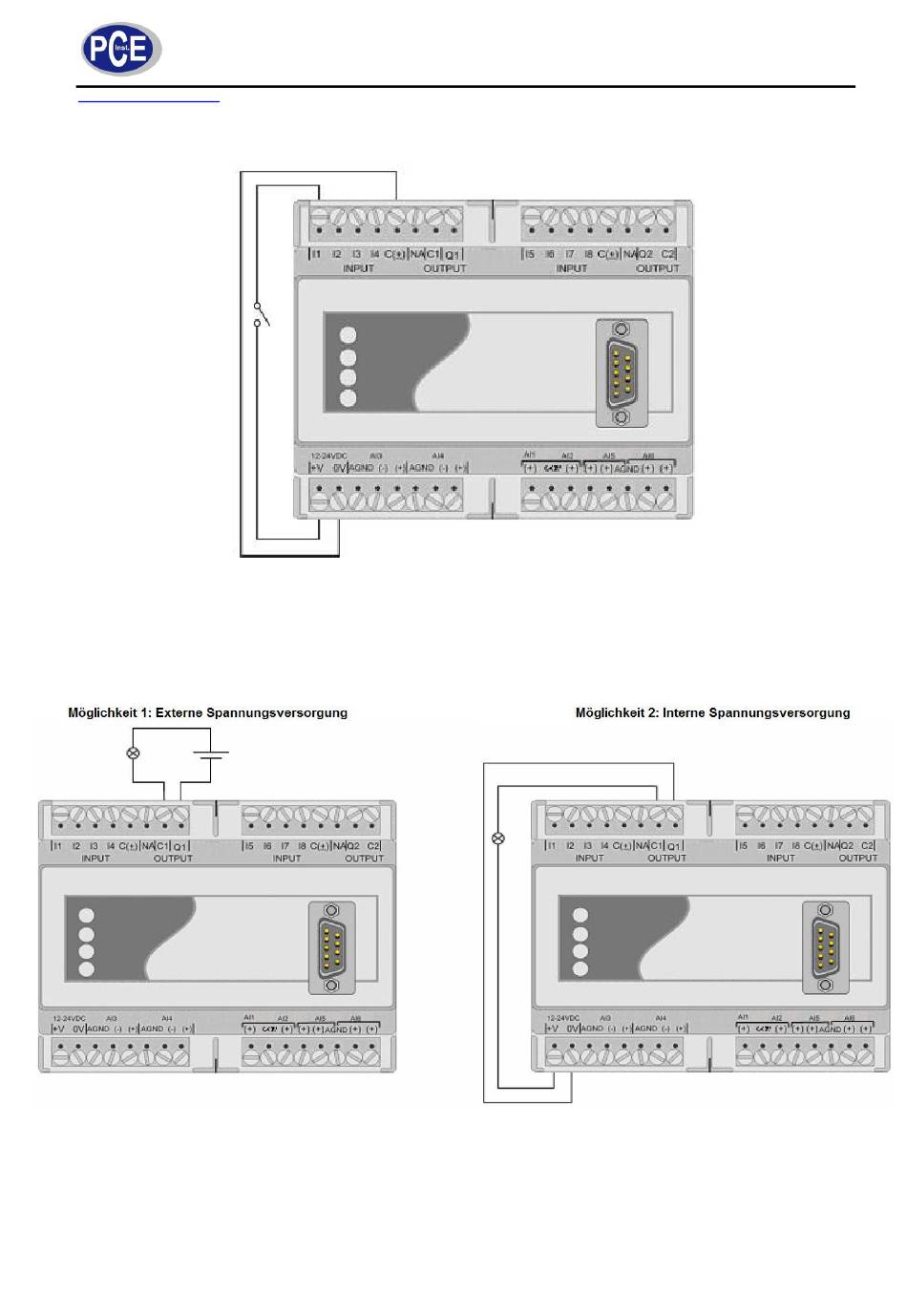

Anschluss eines Schalters als digitaler Eingang
1. Schließen Sie ein Kabel des Schalters an den digitalen Eingang I1, das andere Kabel an den
+ V-Anschluss an.
2. Schließen Sie den gemeinsamen COM-Anschluss (C +) an den 0 V-Anschluss an.
Beschaltung eines digitalen Ausgangs (Lampe)
Um eine Lampe als digitalen Ausgang zu beschalten:
1. Schließen Sie ein Kabel der Lampe an den digitalen Ausgang Q1, das andere Kabel an den + V-
Anschluss an.
2. Schließen Sie den COM-Anschluss (C1) des digitalen Ausgangs an den 0 V-Anschluss an.
