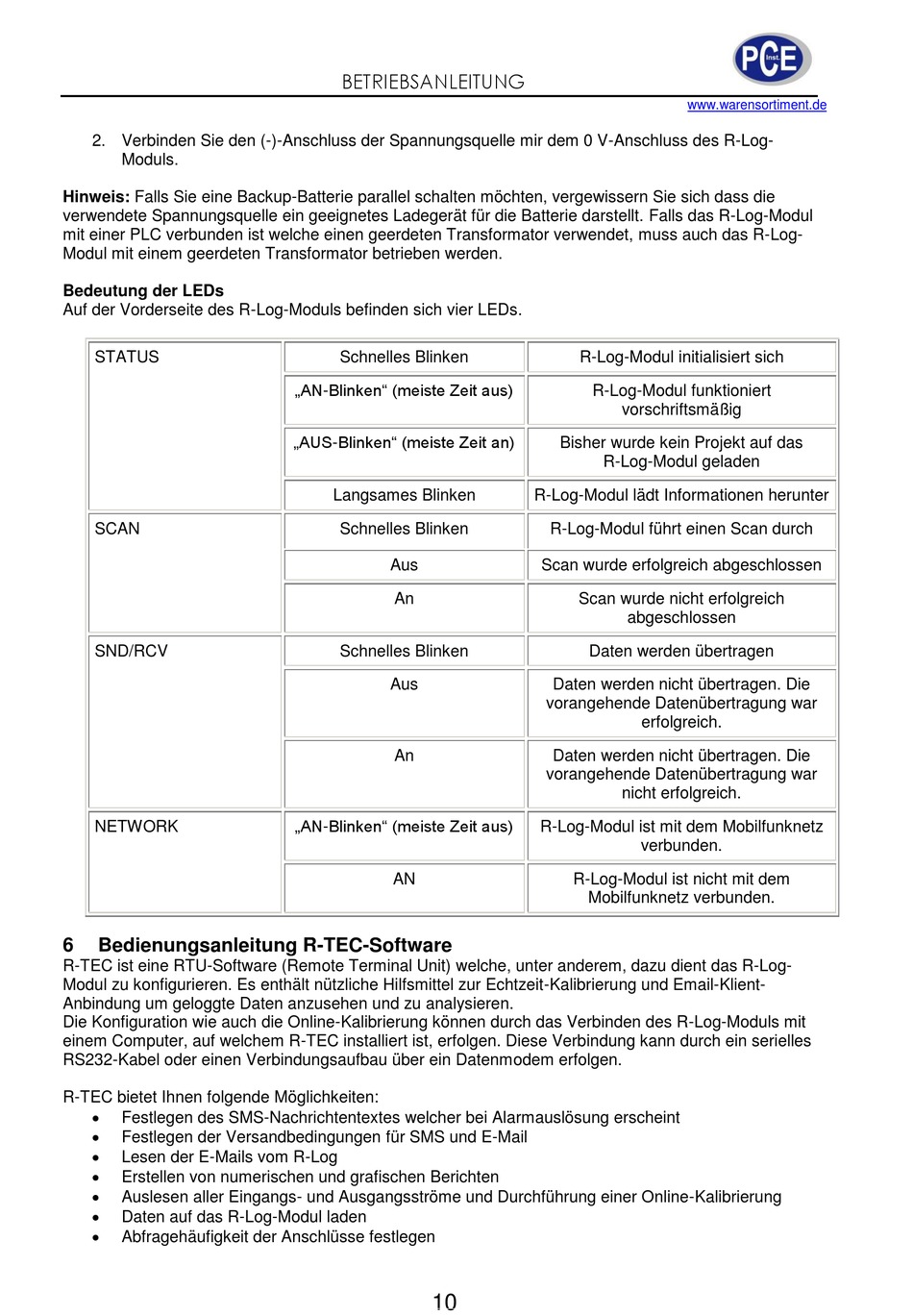

2. Verbinden Sie den (-)-Anschluss der Spannungsquelle mir dem 0 V-Anschluss des R-Log-
Moduls.
Hinweis: Falls Sie eine Backup-Batterie parallel schalten möchten, vergewissern Sie sich dass die
verwendete Spannungsquelle ein geeignetes Ladegerät für die Batterie darstellt. Falls das R-Log-Modul
mit einer PLC verbunden ist welche einen geerdeten Transformator verwendet, muss auch das R-Log-
Modul mit einem geerdeten Transformator betrieben werden.
Bedeutung der LEDs
Auf der Vorderseite des R-Log-Moduls befinden sich vier LEDs.
STATUS
SCAN
SND/RCV
NETWORK
6
Bedienungsanleitung R-TEC-Software
R-TEC ist eine RTU-Software (Remote Terminal Unit) welche, unter anderem, dazu dient das R-Log-
Modul zu konfigurieren. Es enthält nützliche Hilfsmittel zur Echtzeit-Kalibrierung und Email-Klient-
Anbindung um geloggte Daten anzusehen und zu analysieren.
Die Konfiguration wie auch die Online-Kalibrierung können durch das Verbinden des R-Log-Moduls mit
einem Computer, auf welchem R-TEC installiert ist, erfolgen. Diese Verbindung kann durch ein serielles
RS232-Kabel oder einen Verbindungsaufbau über ein Datenmodem erfolgen.
R-TEC bietet Ihnen folgende Möglichkeiten:
Festlegen des SMS-Nachrichtentextes welcher bei Alarmauslösung erscheint
Festlegen der Versandbedingungen für SMS und E-Mail
Lesen der E-Mails vom R-Log
Erstellen von numerischen und grafischen Berichten
Auslesen aller Eingangs- und Ausgangsströme und Durchführung einer Online-Kalibrierung
Daten auf das R-Log-Modul laden
Abfragehäufigkeit der Anschlüsse festlegen
BETRIEBSANLEITUNG
Schnelles Blinken
„AN-Blinken" (meiste Zeit aus)
„AUS-Blinken" (meiste Zeit an)
Langsames Blinken
Schnelles Blinken
Aus
An
Schnelles Blinken
Aus
An
„AN-Blinken" (meiste Zeit aus)
AN
10
www.warensortiment.de
R-Log-Modul initialisiert sich
R-Log-Modul funktioniert
vorschriftsmäßig
Bisher wurde kein Projekt auf das
R-Log-Modul geladen
R-Log-Modul lädt Informationen herunter
R-Log-Modul führt einen Scan durch
Scan wurde erfolgreich abgeschlossen
Scan wurde nicht erfolgreich
abgeschlossen
Daten werden übertragen
Daten werden nicht übertragen. Die
vorangehende Datenübertragung war
erfolgreich.
Daten werden nicht übertragen. Die
vorangehende Datenübertragung war
nicht erfolgreich.
R-Log-Modul ist mit dem Mobilfunknetz
verbunden.
R-Log-Modul ist nicht mit dem
Mobilfunknetz verbunden.
