Beschaltung eines analogen Eingangs

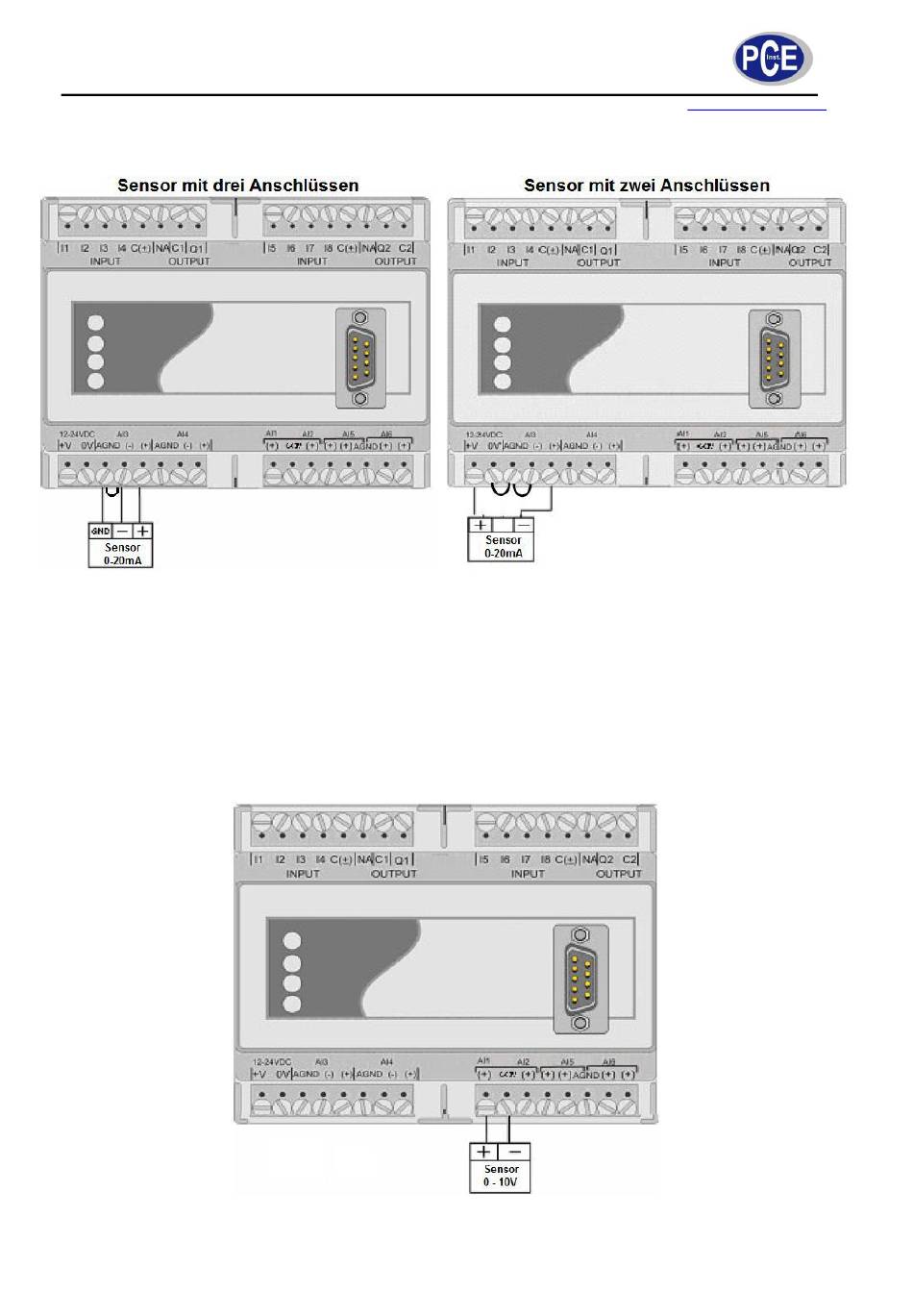

Beschaltung eines 0 – 20 mA-Sensors als analoger Eingang
Um einen 0 – 20 mA-Sensor als analogen Eingang anzuschließen:
1. Brücken Sie die Anschlüsse AGND und (-) des AI3-Bereiches.
2. Verbinden Sie den Masse-Anschluss (GND) des Sensors mit dem AGND-Anschluss (im AI3-
Bereich) des R-Log-Moduls.
3. Verbinden Sie ein Kabel vom Minus-Anschluss des Sensors mir dem (-)-Anschluss (im AI3-
Bereich) des R-Log-Moduls.
4. Verbinden Sie ein Kabel vom Plus-Anschluss des Sensors mir dem (+)-Anschluss (im AI3-
Bereich) des R-Log-Moduls.
Beschaltung eines 0 – 10 V-Sensors als analoger Eingang
Um einen 0 – 10 V-Sensor als analogen Eingang anzuschließen:
1. Verbinden Sie ein Kabel vom Minus-Anschluss des Sensors mir dem (-)-Anschluss (im AI1-
Bereich) des R-Log-Moduls.
2. Verbinden Sie ein Kabel vom Plus-Anschluss des Sensors mir dem (+)-Anschluss (im AI1-
Bereich) des R-Log-Moduls.
BETRIEBSANLEITUNG
8
