Betriebsanleitung R-Log-Modul

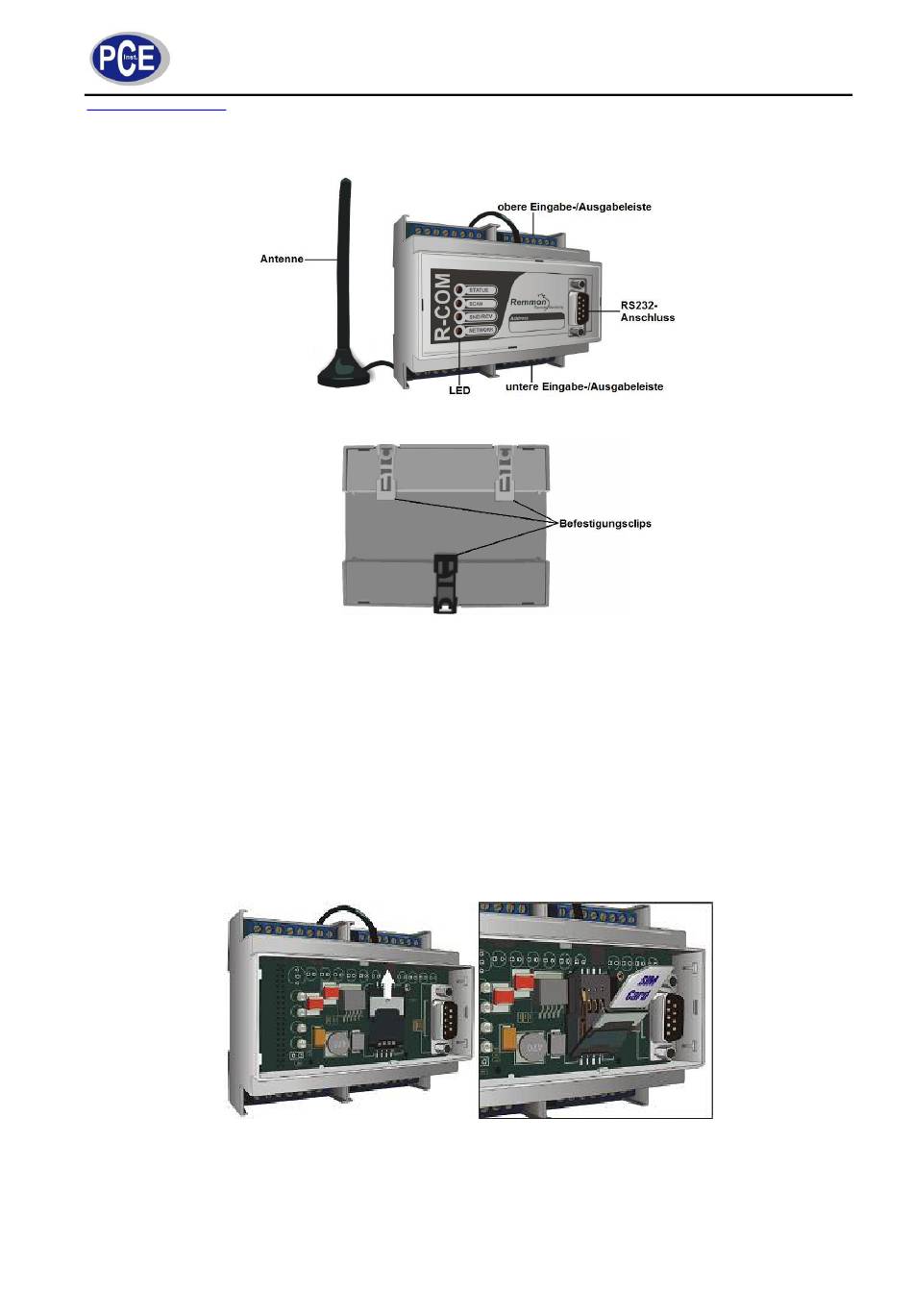

Montage des Gerätes
Das R-Log-Modul kann an einem Panel eines Schaltschrankes angebracht werden welches über
Montageschienen nach DIN-Standard verfügt. Um zu verhindern dass das Modul auf der Schiene
verrutscht, bringen Sie an jeder Seite des Moduls Endstücke an. Um das Modul auf der Schiene zu
montieren setzen Sie das Modul auf und drücken Sie vorsichtig auf die Befestigungsclips um das Modul
zu fixieren. Um das Modul von der Schiene abzunehmen, ziehen Sie die Befestigungsclips vorsichtig
herunter und nehmen Sie das Modul ab.
Einsetzen der SIM-Karte
Die SIM-Karte ist für das R-Log-Modul erforderlich um über das GSM-Netz kommunizieren zu können.
Die SIM-Karte enthält die Telefonnummer des R-Log-Moduls.
Um die SIM-Karte einzusetzen:
1. Entfernen Sie die vordere Abdeckung des R-Log-Moduls indem Sie einen flachen
Schraubendreher in die Schlitze entlang des Randes der Abdeckung einstecken und die
Abdeckung hiermit abheben.
2. Schieben Sie den Bügel, welcher den SIM-Kartenhalter geschlossen hält, nach oben und öffnen
Sie den Halter.
