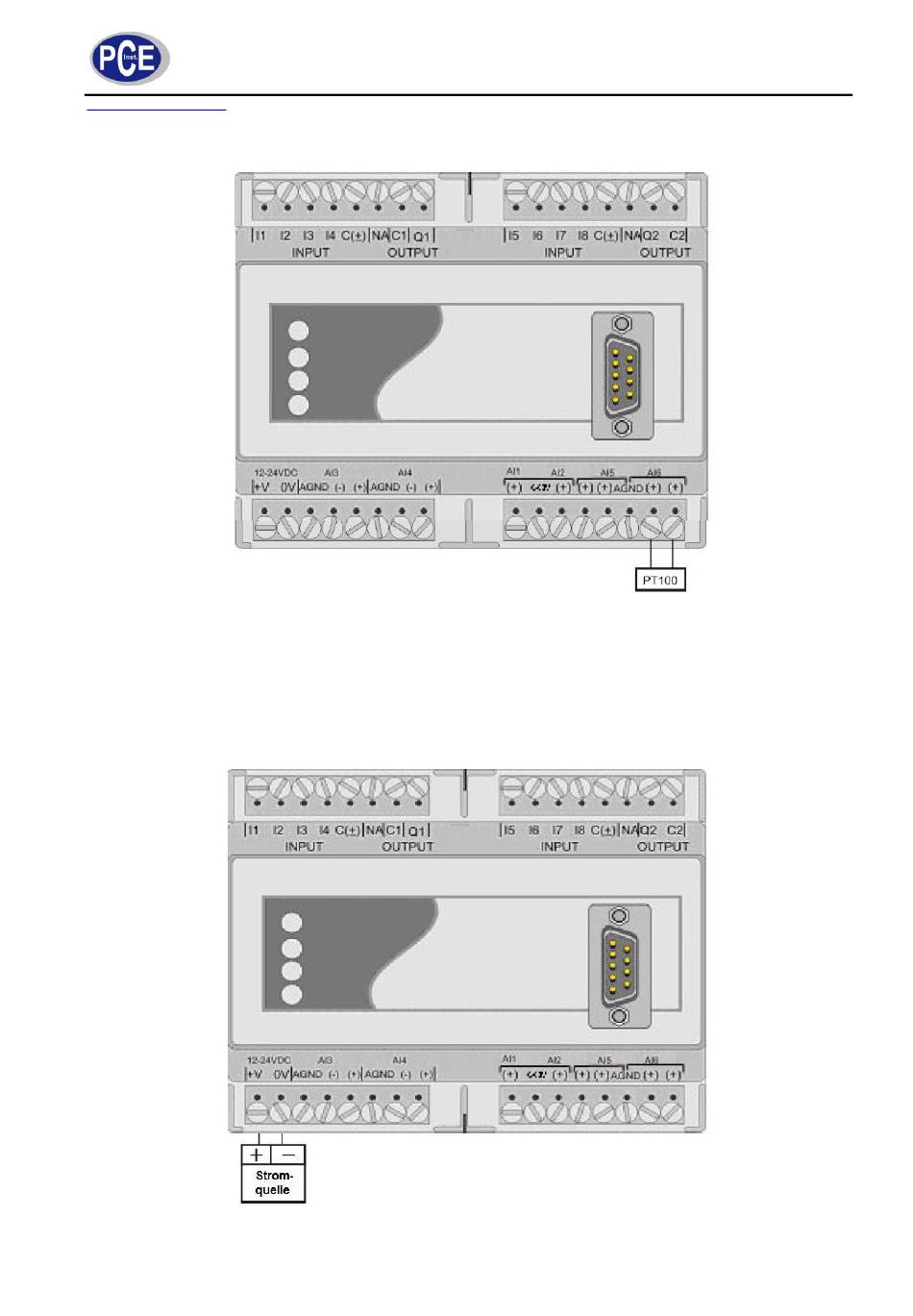

Anschluss eines PT 100-Sensors an analogem Eingang
Um einen PT 100 Sensor an einen analogen Eingang anzuschließen:
1. Verbinden Sie ein Kabel vom PT 100 mir dem (+)-Anschluss (im AI6-Bereich) des R-Log-Moduls.
2. Verbinden Sie das andere Kabel des PT 100 mit dem (-)-Anschluss (im AI6-Bereich) des R-Log-
Moduls.
Anschluss des R-Log-Moduls an die Spannungsversorgung
Das R-Log–Modul wird mittels einer stabilen 12 - 24 V-Spannung versorgt. Die Anschlüsse für die
Spannungsversorgung befinden sich auf der linken Seite der unteren Anschlussleiste.
Um das R-Log-Modul mit einer Spannungsquelle zu verbinden:
1. Verbinden Sie den (+)-Anschluss der Spannungsquelle mir dem + V-Anschluss des R-Log-
Moduls.
BETRIEBSANLEITUNG
9
