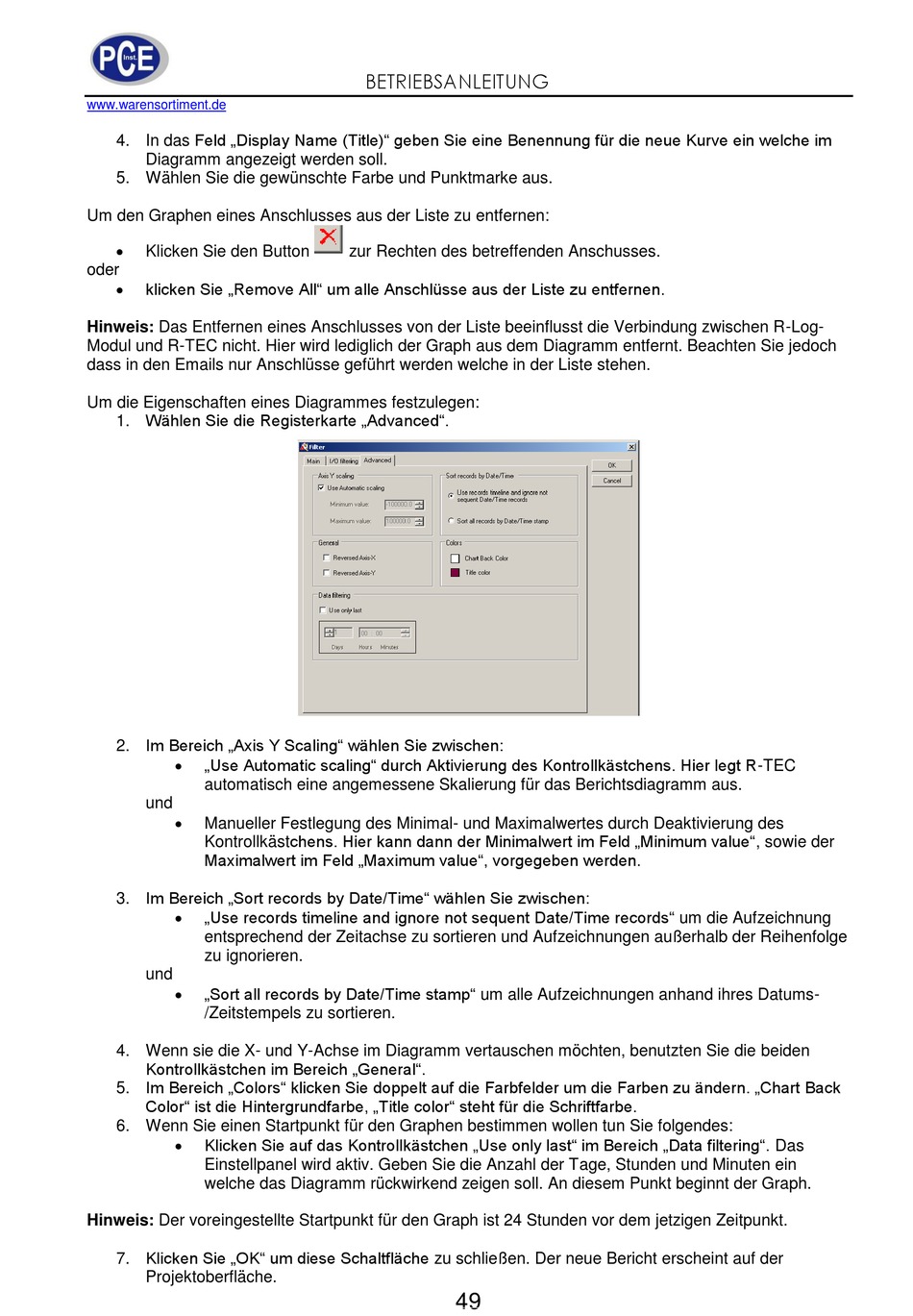

4. In das Feld „Display Name (Title)" geben Sie eine Benennung für die neue Kurve ein welche im
Diagramm angezeigt werden soll.
5. Wählen Sie die gewünschte Farbe und Punktmarke aus.
Um den Graphen eines Anschlusses aus der Liste zu entfernen:
Klicken Sie den Button
oder
klicken Sie „Remove All" um alle Anschlüsse aus der Liste zu entfernen.
Hinweis: Das Entfernen eines Anschlusses von der Liste beeinflusst die Verbindung zwischen R-Log-
Modul und R-TEC nicht. Hier wird lediglich der Graph aus dem Diagramm entfernt. Beachten Sie jedoch
dass in den Emails nur Anschlüsse geführt werden welche in der Liste stehen.
Um die Eigenschaften eines Diagrammes festzulegen:
1. Wählen Sie die Registerkarte „Advanced".
2. Im Bereich „Axis Y Scaling" wählen Sie zwischen:
„Use Automatic scaling" durch Aktivierung des Kontrollkästchens. Hier legt R-TEC
automatisch eine angemessene Skalierung für das Berichtsdiagramm aus.
und
Manueller Festlegung des Minimal- und Maximalwertes durch Deaktivierung des
Kontrollkästchens. Hier kann dann der Minimalwert im Feld „Minimum value", sowie der
Maximalwert im Feld „Maximum value", vorgegeben werden.
3. Im Bereich „Sort records by Date/Time" wählen Sie zwischen:
„Use records timeline and ignore not sequent Date/Time records" um die Aufzeichnung
entsprechend der Zeitachse zu sortieren und Aufzeichnungen außerhalb der Reihenfolge
zu ignorieren.
und
„Sort all records by Date/Time stamp" um alle Aufzeichnungen anhand ihres Datums-
/Zeitstempels zu sortieren.
4. Wenn sie die X- und Y-Achse im Diagramm vertauschen möchten, benutzten Sie die beiden
Kontrollkästchen im Bereich „General".
5. Im Bereich „Colors" klicken Sie doppelt auf die Farbfelder um die Farben zu ändern. „Chart Back
Color" ist die Hintergrundfarbe, „Title color" steht für die Schriftfarbe.
6. Wenn Sie einen Startpunkt für den Graphen bestimmen wollen tun Sie folgendes:
Klicken Sie auf das Kontrollkästchen „Use only last" im Bereich „Data filtering". Das
Einstellpanel wird aktiv. Geben Sie die Anzahl der Tage, Stunden und Minuten ein
welche das Diagramm rückwirkend zeigen soll. An diesem Punkt beginnt der Graph.
Hinweis: Der voreingestellte Startpunkt für den Graph ist 24 Stunden vor dem jetzigen Zeitpunkt.
7. Klicken Sie „OK" um diese Schaltfläche zu schließen. Der neue Bericht erscheint auf der
Projektoberfläche.
BETRIEBSANLEITUNG
zur Rechten des betreffenden Anschusses.
