Relais-Ausgänge für
einen bestimmten
Zeitraum schließen/öffnen
Messwert abrufen
Stoppen einer sich
wiederholenden Warnung
**Der „Cancel-Befehl" kann nur angewandt werden wenn die „Let me cancel"-Option bei der Konfiguration
gewählt wurde.
SMS-Warnung
Wenn der erste Teil einer logischen Verknüpfung WAHR ist, führt R-TEC den zweiten Teil aus, indem es
eine Warn-SMS an alle Mobiltelefone sendet welche als Empfänger für die diese Bedingung eingestellt
wurden. Die Warn-SMS erscheint in folgendem Format: <index #>:<SMS Text> , hierbei gilt:
<index #> ist die Index-Nummer der Bedingung. Die Index-Nummer erscheint nur wenn die „Let
me cancel"-Option bei der Konfiguration gewählt wurde.
<SMS Text> ist der Anzeigetext welcher bei der Bedingungsfestlegung im R-TEC-Projekt
eingegeben wurde.
Beispiel: Ein R-TEC-Projekt wurde angelegt um ein Schwimmbecken zu überwachen. Eine Bedingung
wurde eingestellt die Warnung „Heizung ist eingeschaltet" zu senden wenn der Wert am Analogeingang
namens „WasserTmp" unter 20 °C fällt. Die SMS-Nachricht wird wie folgt auf dem Display erscheinen:
2: Heizung ist eingeschaltet
Hinweis: Wenn die Option „Flash to screen" für diese Bedingung aktiviert wurde, öffnet sich diese SMS-
Nachricht automatisch auf dem Display des Mobiltelefons. Nicht alle Mobiltelefone unterstützen diese
Funktion. Wenn eine Warnung mehr als einmal gesendet wurde, wird „[REP]" neben dem Text im Display
des Mobiltelefons angezeigt. Um die Wiederholung zu stoppen, benutzen Sie den „Cancel-Befehl".
Dynamische SMS-Nachrichten
Diese Funktion ist besonders nützlich wenn zwei verschiedene Module als Paar eingesetzt werden und
Messwerte des einen Moduls in dem andern Modul benötigt werden. Geben Sie einfach eine Nachricht
ein welche den Namen eines Ein- oder Ausgangs sowie „@" als Präfix enthält und eine SMS-Nachricht
wird gesendet nachdem der Messwert in die SMS eingebettet wurde. Die dynamische SMS-Nachricht hat
folgendes Format: <SMS Text> @<header> <SMS Text>, hierbei gilt:
<SMS Text> ist der Anzeigetext welcher bei der Bedingungsfestlegung im R-TEC-Projekt
eingegeben wurde.
@ ist der Präfix vor dem Messwert der eingebettet werden soll
<header> ist der Name des Anschlusses wie er im R-TEC-Projekt festgelegt wurde.
Beispiel: Angenommen die voreingestellte Nachricht lautet: Die Temperatur beträgt @temp
Nehmen Sie des Weiteren an dass der Temperaturwert am analogen Anschluss 31,6 °C beträgt. Das R-
Log-Modul sendet nun folgende Nachricht: Die Temperatur beträgt 34,6. Falls Sie zwei Module als Paar
betreiben wird die folgende Nachricht von Modul A zu Modul B gesendet um den Counter 1 des Moduls B
auf den selben Wert zu setzen wie Counter 2 des Moduls A: set:C1=@C2.
Der „Set-Befehl" (Festlegen eines Zählers/Ausgangs, u.ä.)
Mit Hilfe des „Set-Befehls" können Sie Relaisausgänge öffnen/schließen, die Uhr des R-Log-Moduls
einstellen oder einen Zählerwert festlegen. Sie können einen Relaisausgang durch Sendung einer SMS-
Nachricht in folgendem Format öffnen/schließen: set:<Output name>=<value>; , wobei gilt:
<Output name> ist der Header des Relaisausgangs, Parameters oder Zählers.
<value> ist entweder 1 (schließen) oder 0 (öffnen) beim Relais, oder jeder andere gültige Wert
bei Parametern oder Zählern.
Sie können auch Argumente des „Set-Befehls" nach folgendem Schema aneinanderreihen:
set: <Output name-1>=<value-1>;<Output name-2>=<value-2>;

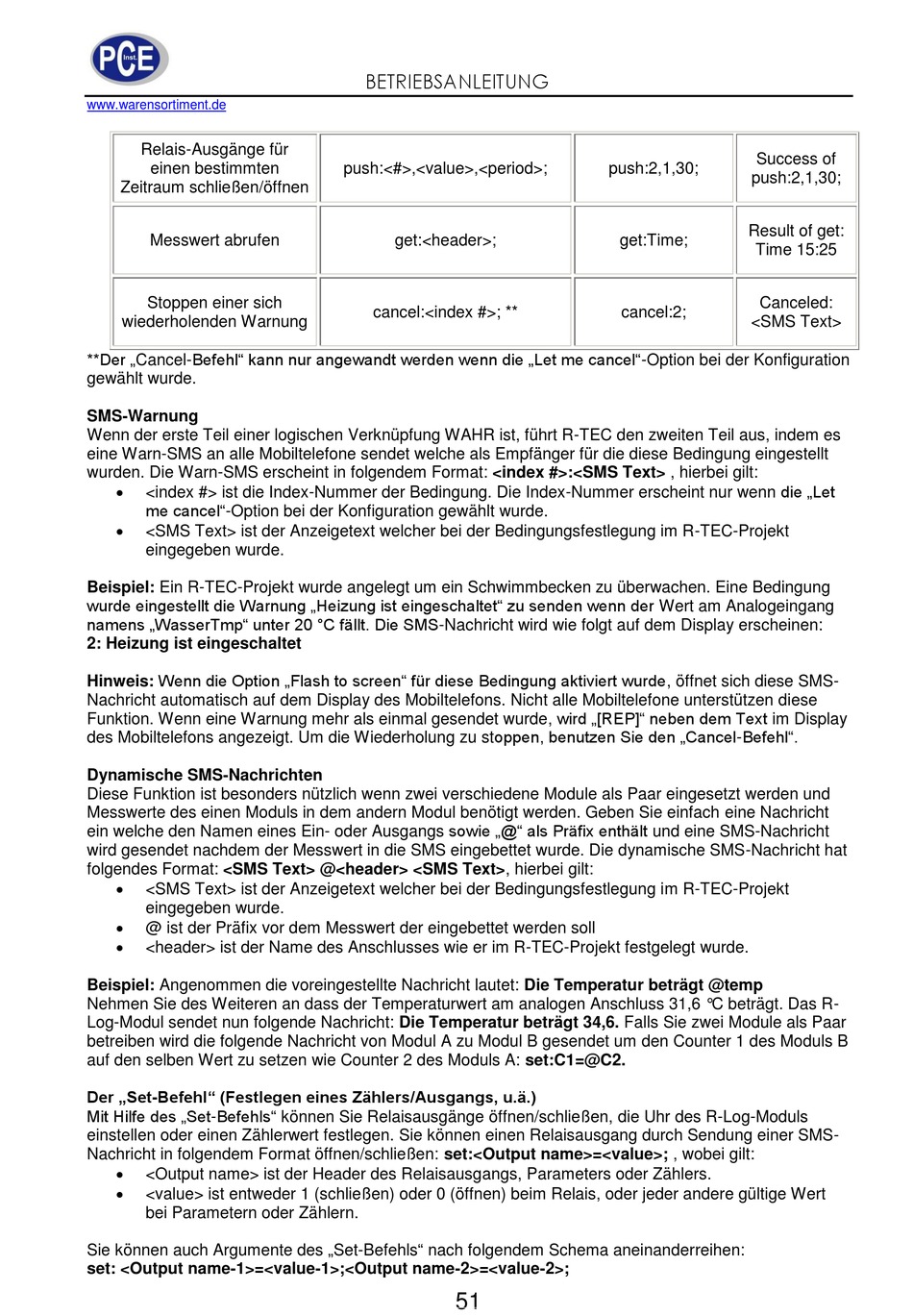

BETRIEBSANLEITUNG
push:<#>,<value>,<period>;
get:<header>;
cancel:<index #>; **
51
Success of
push:2,1,30;
push:2,1,30;
Result of get:
get:Time;
Time 15:25
Canceled:
cancel:2;
<SMS Text>
