Drehzahlgeber
7.3 Optionskarte OPC-LM1-PS1 für Synchronmotoren
Anwendung:
Für getriebelose Synchronmotoren
Für Geber Fabrikat Heidenhain Type ECN1313 EnDat 2.1
Sonstige Kenndaten und Einsatzbedingungen
Ausgangsimpulse: 2048 Sin/Cos Perioden pro Umdr.
Betriebsspannung: 5VDC±5%; 300mA
Datenschnittstelle: EnDat 2.1

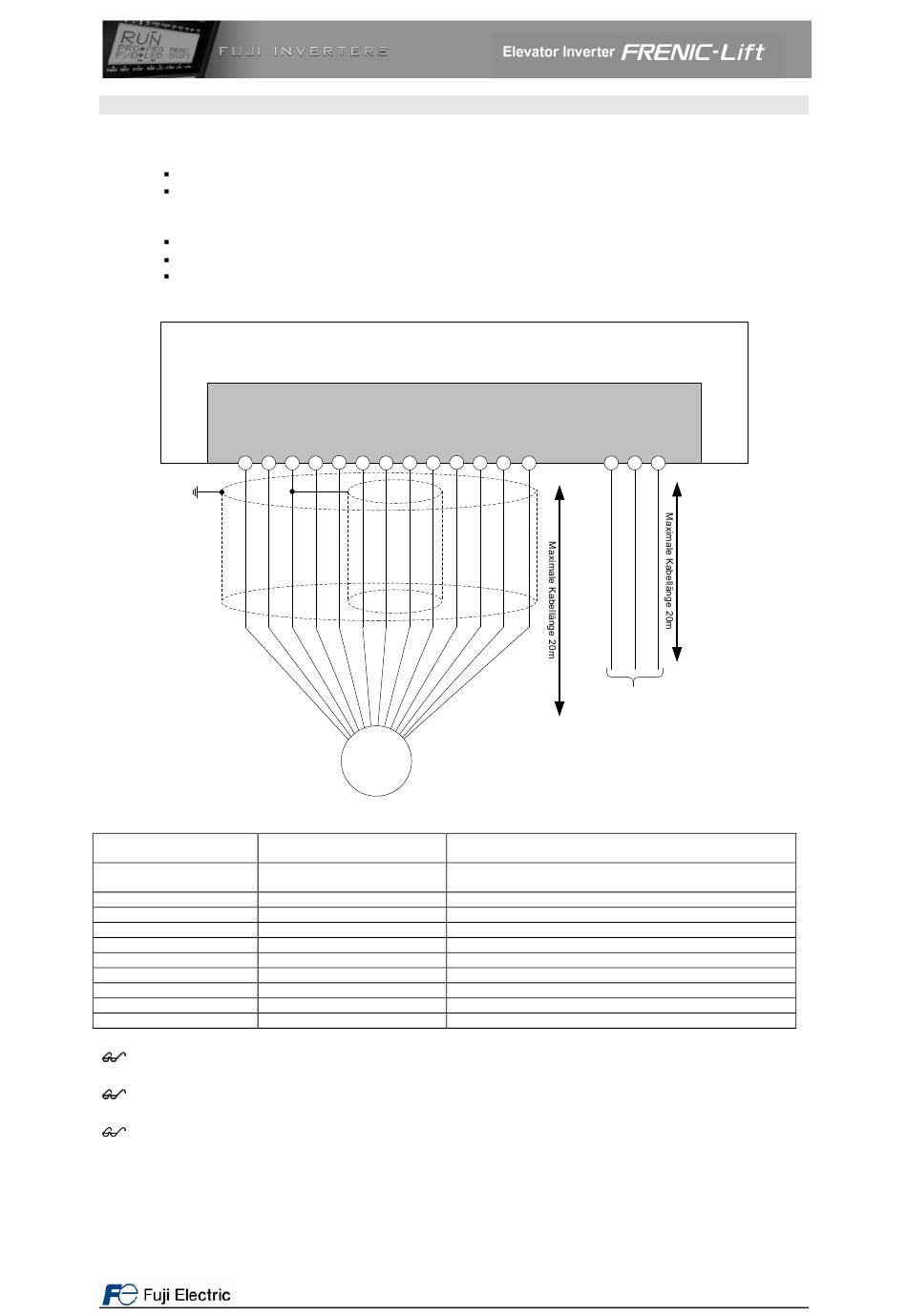

Bild 10: Anschluss Optionskarte OPC-LM1-PS1
PO PO
Tabelle 9: Bedeutung der Anschlussklemmen auf der OPC-LM1-PS1
Klemmenbezeichnung Signalbezeichnung des
Optionskarte Herstellers (Heidenhain)
P0 Up und Up Sensor
CM 0V (Up) und 0V Sensor
PA+ A+
PA- A-
PB+ B+
PB- B-
CK+ Clock+
CK- Clock-
DT+ DATA+
DT- DATA-
Die Lieferung der hier beschriebenen Optionskarten erfolgt als separate
Verpackungseinheit. Eine ausführliche Beschreibung liegt der Lieferung bei.
Vor der Erstinbetriebnahme ist immer die Geberauflösung (Impulszahl
pro/Umdr.) im Menü unter L02 zu parametrieren.
Bei Synchronmotoren ist zusätzlich der verwendete Gebertyp unter L01 zu parametrieren.
FRENIC-Lift
OPC-LM1-PS1
CM CM CM PA+ PA- PB+ PB- CK+ CK- DT+ DT-
Heidenhain
ECN1313
Endat2.1
Seite 19 von 42
FPA FPB CM
Parallele Rechteck-
Ausgangssignale max.
27VDC zur Verwendung
in der Aufzugsteuerung
(Schachtkopierung)
Beschreibung
Versorgungsspannung 5V, Anschluss Up Sensor bei
Leitungslängen >10m erforderlich
Bezugspunkt Versorgungsspannung
Phase der Spur A
Phase der Spur A invertiert
Phase der Spur B
Phase der Spur B invertiert
Taktsignal zur seriellen Übertragung
Taktsignal invertiert
Datenleitung zur Kommunikation mit Absolutwertgeber
Datenleitung invertiert
