Drehzahlgeber
7.4 Optionskarte OPC-LM1-PR für Synchronmotoren
Anwendung:
Für getriebelose Synchronmotoren
Für Geber Fabrikat Heidenhain Type ERN1387
Sonstige Kenndaten und Einsatzbedingungen
Ausgangsimpulse: 2048 Sin/Cos Perioden pro Umdr.
Betriebsspannung: 5VDC±5%; 300mA
Kommutierungssignale: 1 Sin/Cos Signal mit 1 Periode pro Umdr.

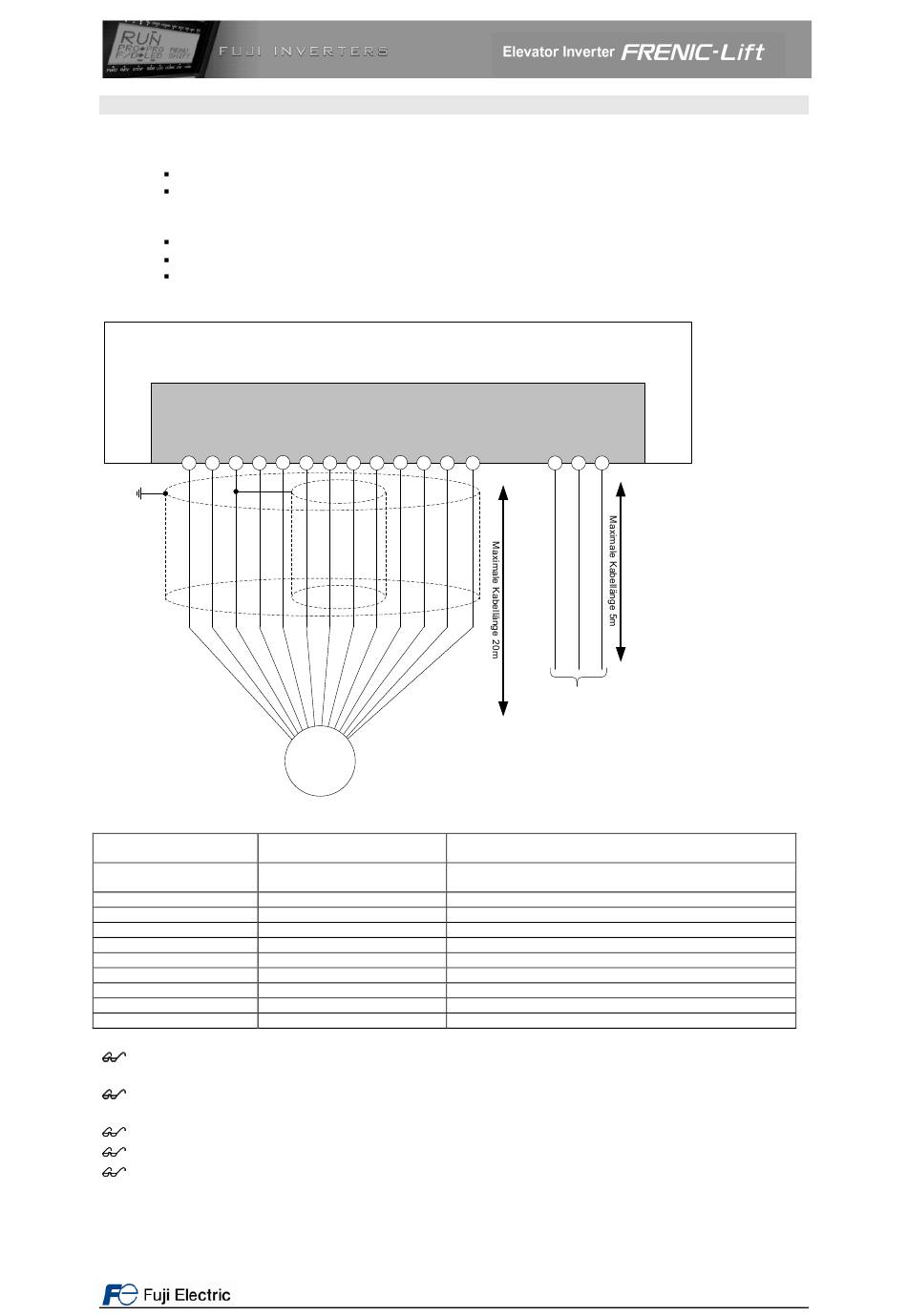

Bild 11: Anschluss Optionskarte OPC-LM1-PR
PO PO CM CM CM
Tabelle 10: Bedeutung der Anschlussklemmen auf der OPC-LM1-PR
Klemmenbezeichnung Signalbezeichnung des
Optionskarte Herstellers (Heidenhain)
P0 Up und Up Sensor
CM 0V (Up) und 0V Sensor
PA+ A+
PA- A-
PB+ B+
PB- B-
PC+ C+
PC-- C-
PD+ D+
PD- D-
Die Lieferung der hier beschriebenen Optionskarten erfolgt als separate Verpackungseinheit.
Eine ausführliche Beschreibung liegt der Lieferung bei.
Vor der Erstinbetriebnahme ist immer die Geberauflösung (Impulszahl
pro/Umdr.) im Menü unter L02 zu parametrieren.
Auch für die Verwendung mit Asynchronmotoren geeignet (nur PA und PB; L01: 0)
Bei Synchronmotoren ist zusätzlich der verwendete Gebertyp unter L01 zu parametrieren.
Es wird empfohlen diesen Encoder nur mit Motoren mit einer Polzahl ≤ 24 zu verwenden
FRENIC-Lift
OPC-LM1-PR
PA+ PA- PB+ PB- PC+ PC- PD+ PD-
Heidenhain
ERN1387
Beschreibung
Versorgungsspannung 5V, Anschluss Up Sensor bei
Leitungslängen >10m erforderlich
Bezugspunkt Versorgungsspannung
Phase der Spur A
Phase der Spur A invertiert
Phase der Spur B
Phase der Spur B invertiert
Phase der Spur C (Absolutspur)
Phase der Spur C invertiert (Absolutspur)
Phase der Spur D (Absolutspur)
Phase der Spur D invertiert (Absolutspur)
Seite 20 von 42
FPA FPB CM
Parallele Rechteck-
Ausgangssignale max.
27VDC zur Verwendung
in der Aufzugsteuerung
(Schachtkopierung)-
