Anschlüsse
iii. Verbindung mit einem Laptop oder PC
Mit dem LIFT LOADER steht für den FRENIC Lift ein Programm zur Verfügung, dass eine
komfortable Einstellung und Diagnose des Umrichters ermöglicht. Die Verbindung erfolgt
ebenfalls über einen RJ-45 Stecker.
Für die Verbindung zur USB Schnittstelle des Laptops wird allerdings ein USB-RS485 Konverter,
z.B. Type EX9530 (Expert), benötigt.
FRENIC Lift
RJ45
4

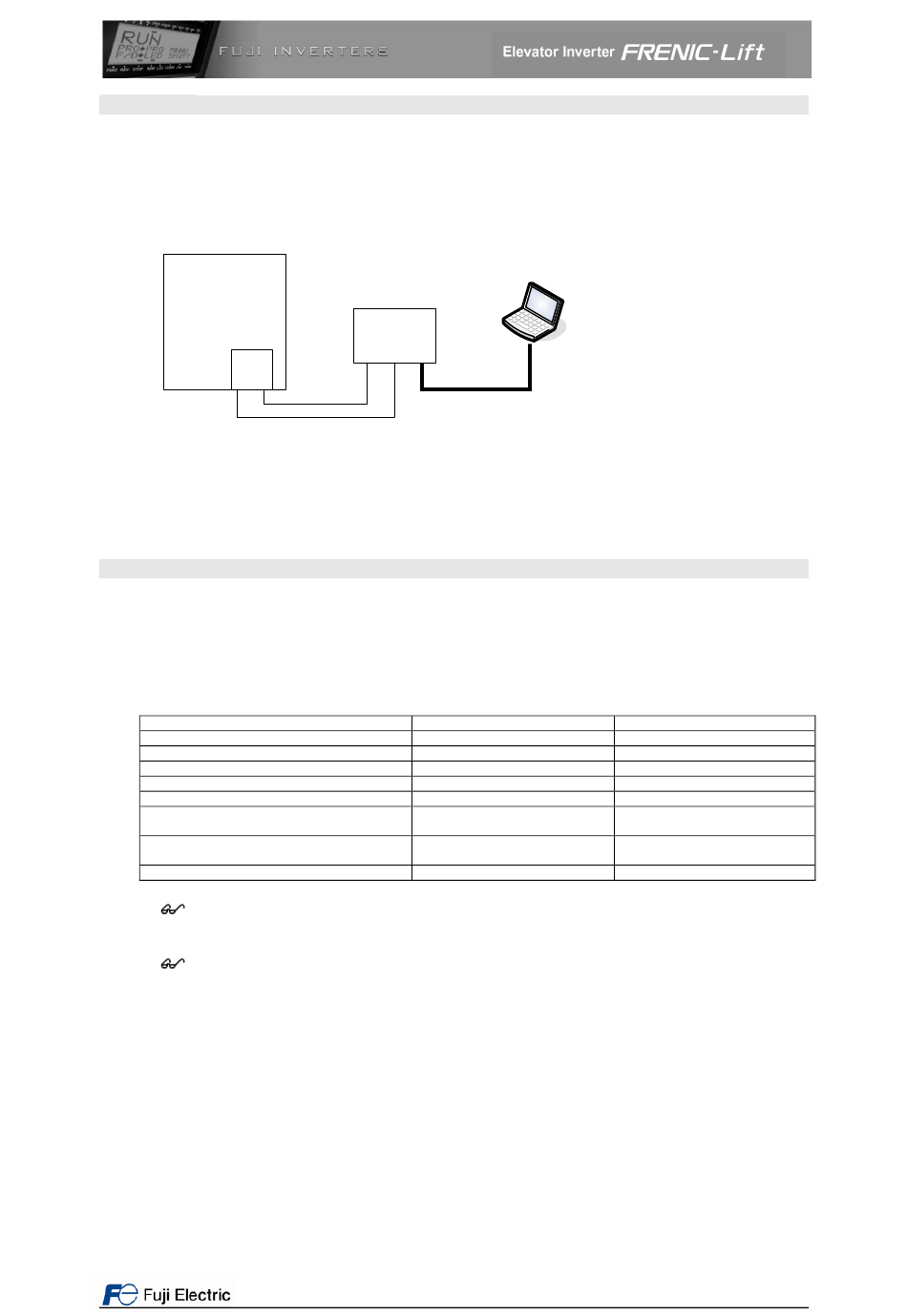

Bild 7: Verbindung FRENIC Lift mit einem Laptop oder PC
iv. CAN Schnittstelle
Hierfür sind die Klemmen CAN+ und CAN- auf der Steuerplatine vorgesehen. Auf die Klemme
SHLD wird der Schirm des CAN-Verbindungskabels aufgelegt. Klemme 11 ist CAN_GND.

6. Hardwarekonfiguration

Schiebeschalter für verschiedene Funktionseinstellungen
Auf der Steuerplatine befinden sich insgesamt 4 Schiebeschalter. Mit diesen können
verschiedene Konfigurationen eingestellt werden. Bei Auslieferung ist der FRENIC Lift wie
folgt konfiguriert:
Tabelle 5: Konfiguration der Schiebeschalter
Konfiguration / Bedeutung
Digitaleingänge in PNP Logik (Source)
Digitaleingänge in NPN Logik (Sink)
Sockel RJ 45 mit angesteckte Bedieneinheit
Sockel RJ 45 Verbindung mit Laptop
Nicht verwendet bei Aufzuganwendungen
PTC Anschluss am Analogeingang V2-11 des
Umrichters
Nicht verwendet in Europa, Ein entspricht
Drehzahlgeberspannung 12V
Drehzahlgeberspannung 15V
Schalter SW5 ist bei den in Europa üblichen Drehzahlgebern mit
Spannungen von 10-30V nicht von Bedeutung.
Bei Anschluss eines PTC (Kaltleiters) entspricht die Abschaltfunktion des
Umrichters nicht der Anforderung nach der EN81-1. Daher sollte diese Option nicht
verwendet werden. Hier nur der Vollständigkeit wegen erwähnt.
USB/RS485
Konverter
EX9530
1 2
5
Schalter Werkseinstellung
SW1=Source
SW3=Aus
SW4=V2
SW5=12V
Seite 16 von 42
USB
Mögliche Konfiguration
SW1=Sink
SW3=EIN
SW4=PTC
SW5=15V
