Drehzahlgeber
7.2 Optionale Eingangschaltungen für Drehzahlgeber
Optionskarte OPC-LM1-IL für Asynchronmotoren mit Getriebe
Anwendung:
Für Asynchronmotoren mit Getriebe
Wenn die als Standard vorgesehenen Schnittstelle für HTL Geber vom
Maschinenhersteller nicht geliefert wird
Wenn die Drehgeberimpulse auch als Ausgangssignale für die Aufzugsteuerung zur
Verfügung stehen sollen
Technische Anforderungen an Drehzahlgeber
Versorgungsspannung 5VDC ±5%
2 gegeneinander um 90° versetzte Impulsspuren ( A A B B )
Maximale Eingangsfrequenz 100kHz
Empfohlene Impulszahlen: 1024 oder 2048/Umdr. (bei hocheffizienten Getrieben, z.B.
Schnecken-Stirnrad sollten Geber mit 2048 Impulsen/Umdr. verwendet werden)
Sonstige Kenndaten und Einsatzbedingungen
Maximale Kabellänge 20m
Es dürfen nur geschirmte Leitungen verwendet werden

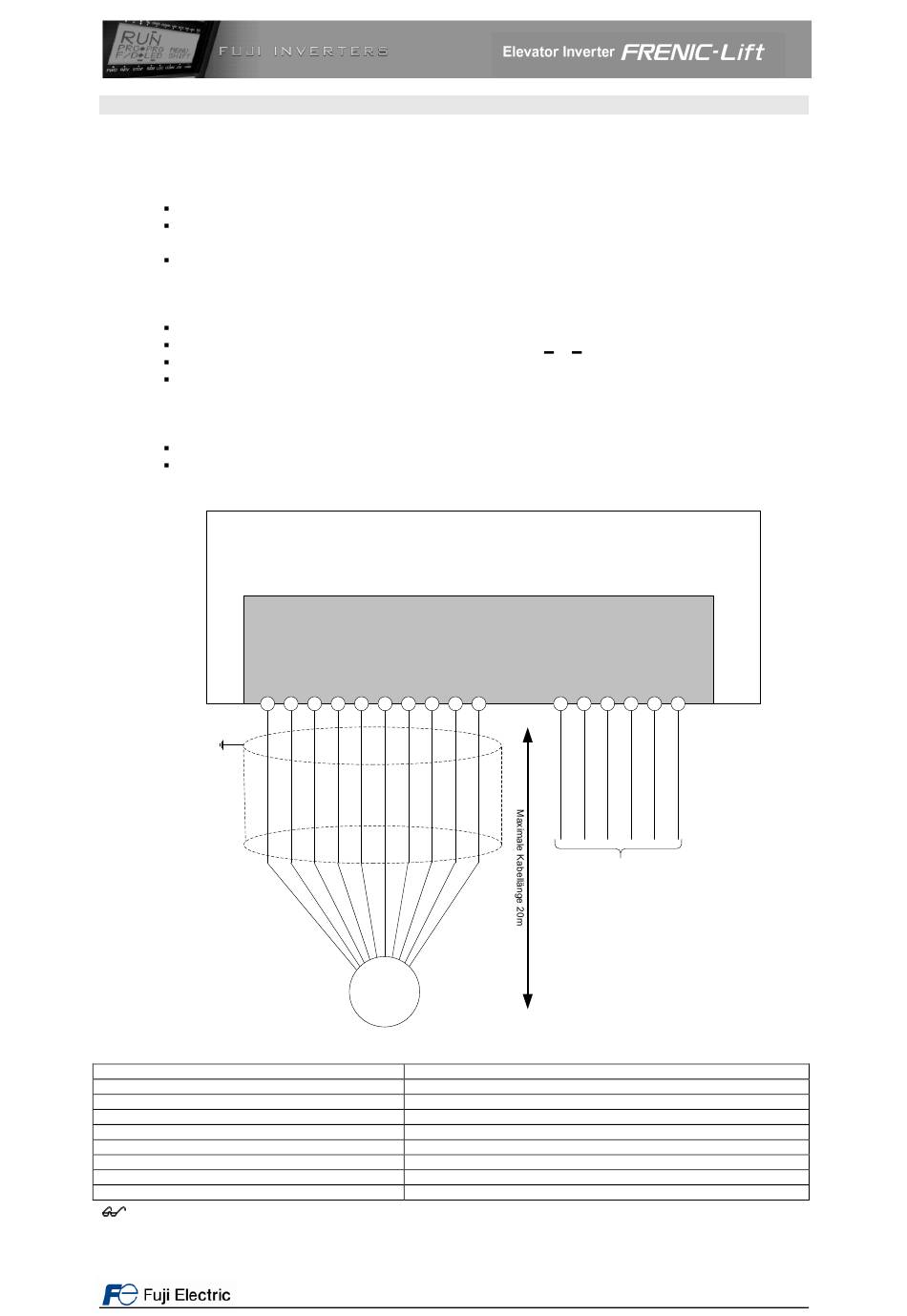

Bild 9: Anschluss Optionskarte OPC – LM1 – IL
PO
Tabelle 8: Bedeutung der Anschlussklemmen auf der OPC-LM1-IL
Klemmenbezeichnung / Signalbezeichnung
P0
CM
PA+
PA-
PB+
PB-
PZ+
PZ-
Die Signalbezeichnungen der Geberhersteller können abweichen.
FRENIC-Lift
OPC-LM1-IL
PO CM CM PA+ PA- PB+ PB- PZ+
Inkremental
Encoder
Beschreibung
Spannungsversorgung 5VDC, 300mA max. für Drehzahlgeber
Bezugspotenzial 0V
Positiver Rechteckimpuls der Spur A
Negativer Rechteckimpuls der Spur A
Positiver Rechteckimpuls der Spur B
Negativer Rechteckimpuls der Spur B
Positiver Rechteckimpuls der Spur Z
Negativer Rechteckimpuls der Spur Z
Seite 18 von 42
PA+ PA- PB+ PB-
PZ-
Parallele Rechteck-
Ausgangssignale 5VDC
zur Verwendung in der
Aufzugsteuerung
(Schachtkopierung)
