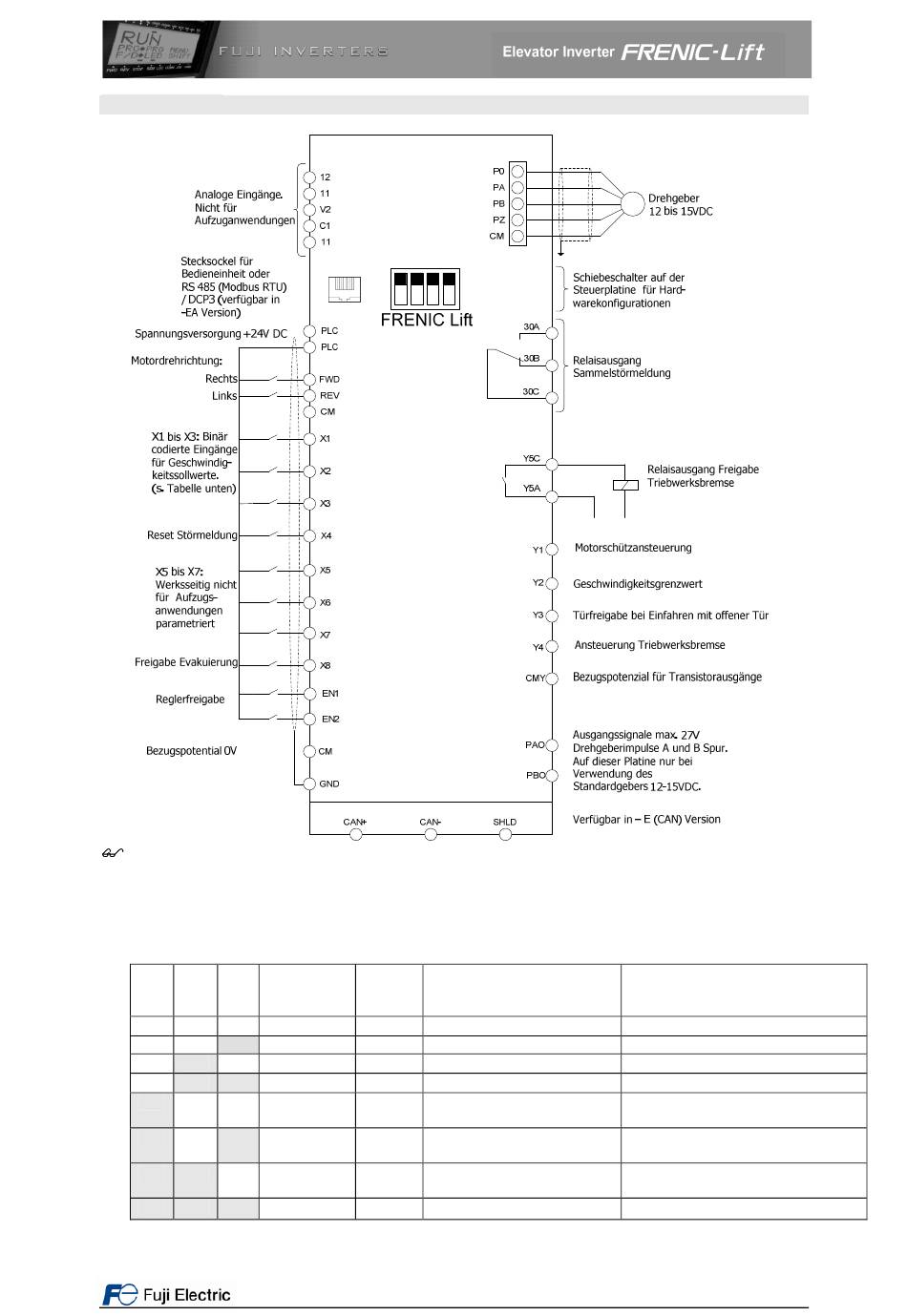

5.2 Anschlüsse
Transistor Ein-, Ausgänge und Relaisausgänge können über Parameter mit verschiedenen
Funktionen belegt werden. Die im Schema dargestellten Funktionen sind beim FRENIC Lift
werksseitig als Standard konfiguriert.
5.3 Zuordnung der Eingangsklemmen für Geschwindigkeitssollwerte
Tabelle 1: binär codierte Geschwindigkeitssollwerte
X3 X2 X1 Parameter
Binär -
Codierung
0 0 0 L11
0 0 1 L12
0 1 0 L13
0 1 1 L14
1 0 0 L15
1 0 1 L16
1 1 0 L17
1 1 1 L18
Siehe auch: Parameter E01-E04
Steueranschlüsse
Wert Geschwindigkeit
0 (000) Null-Geschwindigkeit
1 (001) Nachregelgeschwindigkeit
2 (010) Wartungsgeschwindigkeit
3 (011) Einfahrgeschwindigkeit
4 (100) Zwischengeschwindigkeit
3
5 (101) Zwischengeschwindigkeit
2
6 (110) Zwischengeschwindigkeit
1
7 (111) Nenngeschwindigkeit
Seite 12 von 42
Parameter Geschwindigkeits-
Sollwerteinstellung
C04
C05
C06
C07
C08
C09
C10
C11
