Anschlüsse
Tabelle3: Beschreibung der Transistoreingänge (Optokopplereingänge)
Klemme Funktionsbeschreibung der Digitaleingänge
FWD Motordrehrichtung links bei Blick auf die A-Seite (Abtriebsseite) des Motors. Je
nach Stand der Maschine bzw. Anordnung der Treibscheibe entspricht das der
Fahrtrichtung Auf oder Ab.
REV Motordrehrichtung rechts bei Blick auf die A-Seite des Motors. Je nach Stand der
Maschine bzw. Anordnung der Treibscheibe entspricht das der Fahrtrichtung Auf
oder Ab.
CM Bezugspotenzial 0V
X1 bis X3 Eingänge für Fahrgeschwindigkeiten (Sollwerte). Binär codiert können 7
verschiedene Fahrgeschwindigkeiten realisiert werden. (siehe Seite 12)
X4 bis X7 Die Eingänge X4 bis X7 sind werksseitig nicht für Aufzuganwendungen
parametriert und werden auch nicht für Standardaufzüge benötigt. Mit diesen
Eingängen können ggf. weitere Anwendungen realisiert werden.
X6 kann für die Externe Störkette des Bremswiderstandes genutzt werden
X8 Werksseitig parametriert für Evakuierungsfreigabe bei Batterie oder USV Betrieb.
EN1 & EN2 Freigabe der Endstufen. Eine Deaktivierung der Signale während der Fahrt bewirkt
einen sofortigen Stopp der Anlage.
Elektrische Spezifikation Digitaleingänge bei PNP (Source) Logik
Spannung
Strom
c.
Beschreibung der Relaisausgänge
Klemme Funktionsbeschreibung der Relaisausgänge
30A; 30B und Wechslerkontakt, bei Störungen, die einen Stopp des Motors verursachen schließt
30C die Kontaktstrecke 30C-30A.
Kontaktbelastbarkeit 250VAC; 0,3A/48VDC;0,5A
Y5A-Y5C Start: Schließerkontakt gibt die Motorschütze frei
Stopp: Deaktiviert die Motorschütze nach Erreichen von Drehzahl Null und Einfall
der Triebwerksbremse.
Kontaktbelastbarkeit 250VAC; 0,3A/48VDC;0,5A
d.
Beschreibung der Transistorausgänge
Die Klemmen Y1 bis Y4 sind werksseitig mit den in der Tabelle beschriebenen Funktionen belegt.
Andere Funktionen können über die Parameter E20 bis E23 eingestellt werden.
Aufzugssteuerung
oder
Opptokopplereingänge

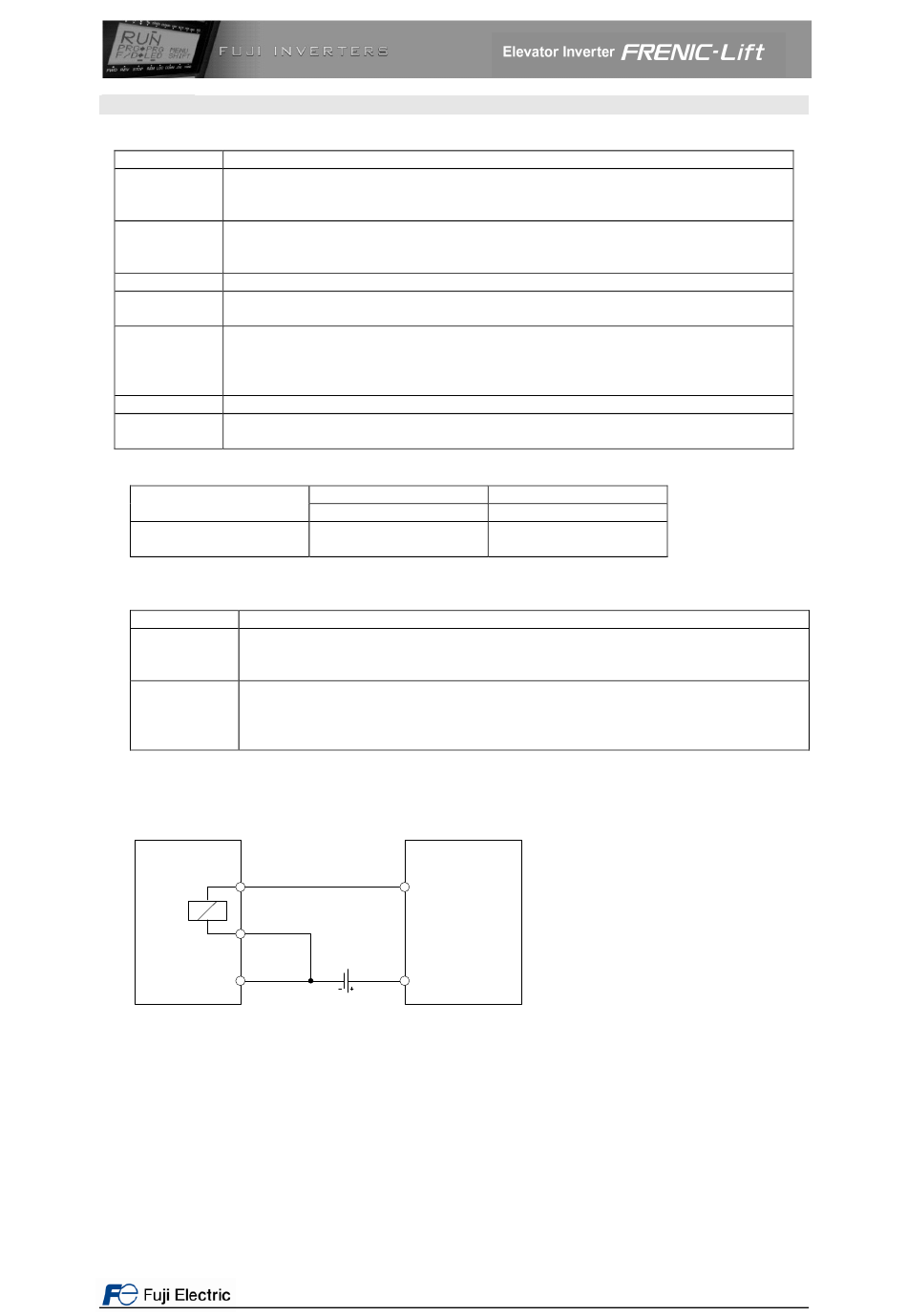

Bild 5: Anschluss in PNP(Source) Logik
EIN
AUS
EIN
FRENIC Lift
Y1-Y4
Opptokopplerausgänge
24V
CMY
Seite 14 von 42
22 bis 27 V
0 bis 2V
Min. 2,5mA
Max.5,0mA
