Handbuch MRP2
5.2.4 /Y - Umschaltung der Eingangswandler
Alle Anschlüsse der Eingangsspannungswandler sind herausgeführt. Je nach gegebenen
Netzverhältnissen lassen sich die Spannungseingänge in - oder Y - Schaltung anschließen. Sind
diese in - Schaltung geschaltet, liegt die Außenleiterspannung an. In Y - Schaltung ist die
anliegende Spannung um den Faktor 1/3 kleiner. Bei der Parametrierung des Gerätes muss
daher eine /Y - Korrektur vorgenommen werden, welche bei der Leistungsberechnung den Faktor
berücksichtigt.
In der einphasigen Variante (MRP2-1) kann durch Umschalten der Y/-Korrektur ebenfalls die
Außenleiterspannung U
oder die Phasenspannung U
an die Klemmen A3/A4 angeschlossen
12
1E
werden.

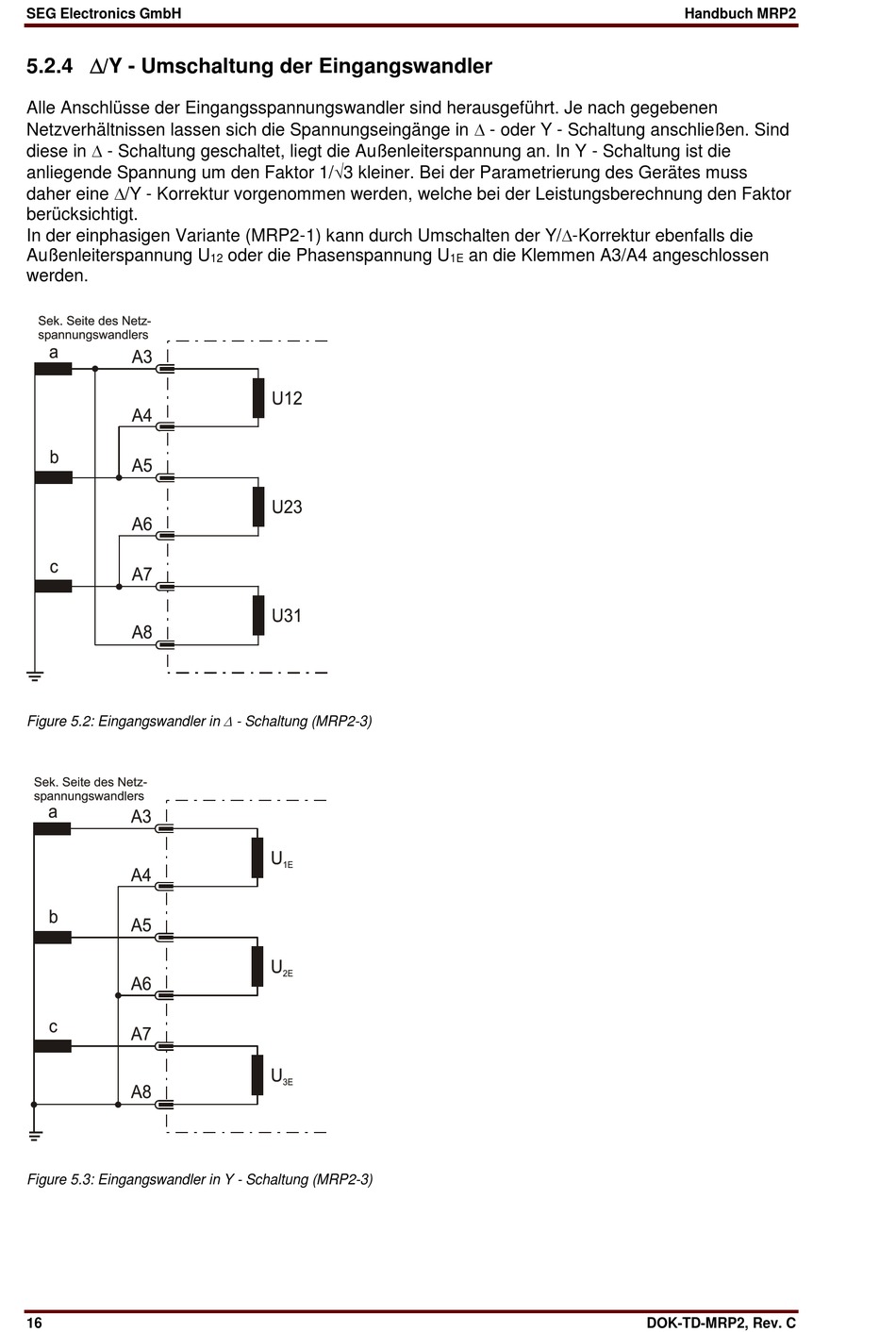

Figure 5.2: Eingangswandler in
- Schaltung (MRP2-3)
Figure 5.3: Eingangswandler in Y - Schaltung (MRP2-3)
16
DOK-TD-MRP2, Rev. C
