SEG Electronics GmbH
Handbuch MRP2

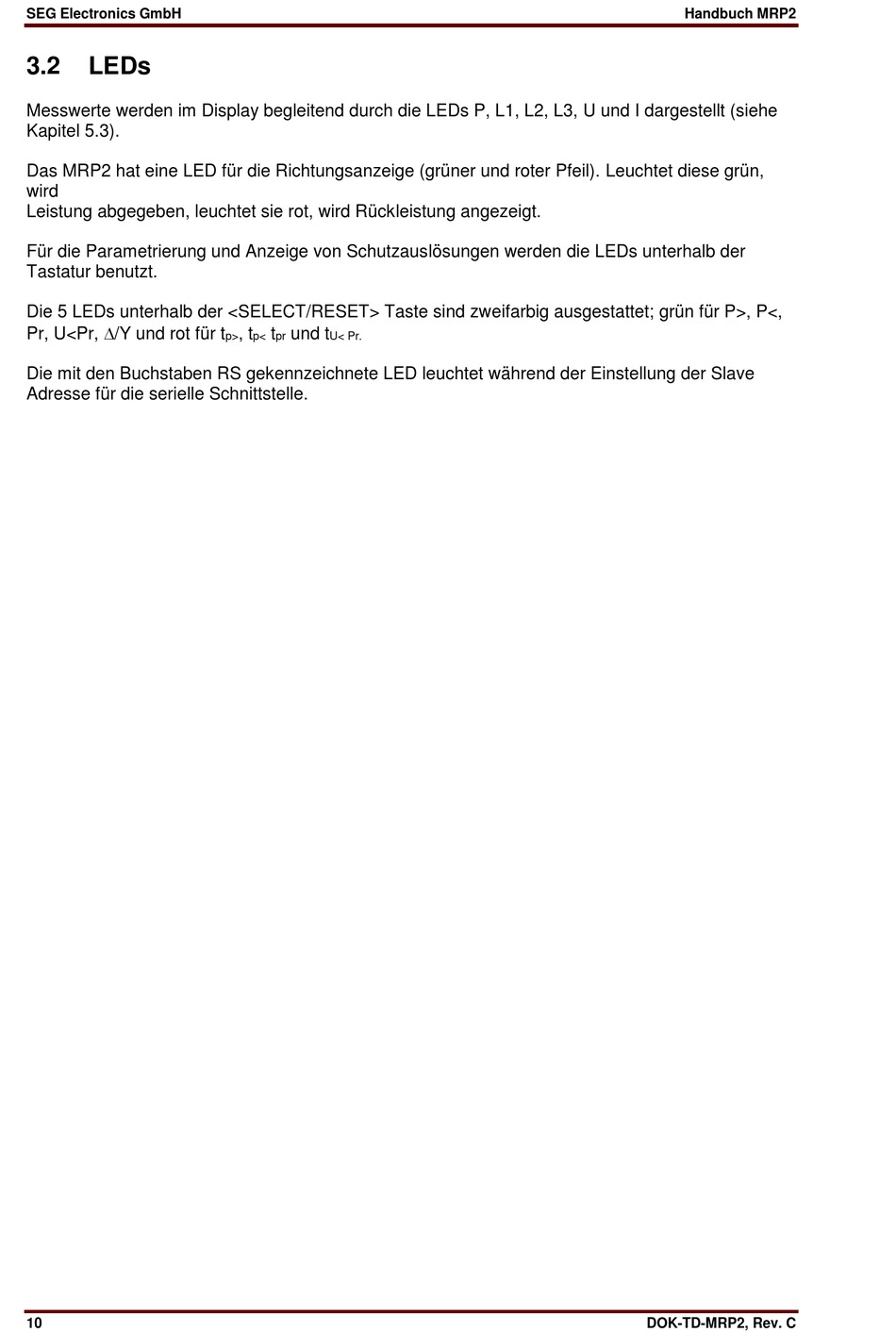

3.2
LEDs
Messwerte werden im Display begleitend durch die LEDs P, L1, L2, L3, U und I dargestellt (siehe
Kapitel 5.3).
Das MRP2 hat eine LED für die Richtungsanzeige (grüner und roter Pfeil). Leuchtet diese grün,
wird
Leistung abgegeben, leuchtet sie rot, wird Rückleistung angezeigt.
Für die Parametrierung und Anzeige von Schutzauslösungen werden die LEDs unterhalb der
Tastatur benutzt.
Die 5 LEDs unterhalb der <SELECT/RESET> Taste sind zweifarbig ausgestattet; grün für P>, P<,
Pr, U<Pr, /Y und rot für t
, t
t
und t
p>
p<
pr
U< Pr.
Die mit den Buchstaben RS gekennzeichnete LED leuchtet während der Einstellung der Slave
Adresse für die serielle Schnittstelle.
10
DOK-TD-MRP2, Rev. C
