Messprinzip
Der Mikroprozessor errechnet die Phasenleistung durch Multiplikation der Momentanwerte von
Strom und Spannung, p(t) = u(t) x i(t). Während einer Spannungsperiode werden je 18 Messwerte
des Stromes und der Spannung erfasst. Anschließend wird die Leistung p(t) über eine Periode
integriert.
Die gesamte Drehstromleistung errechnet sich dann zu: Pges = P1 + P2 + P3

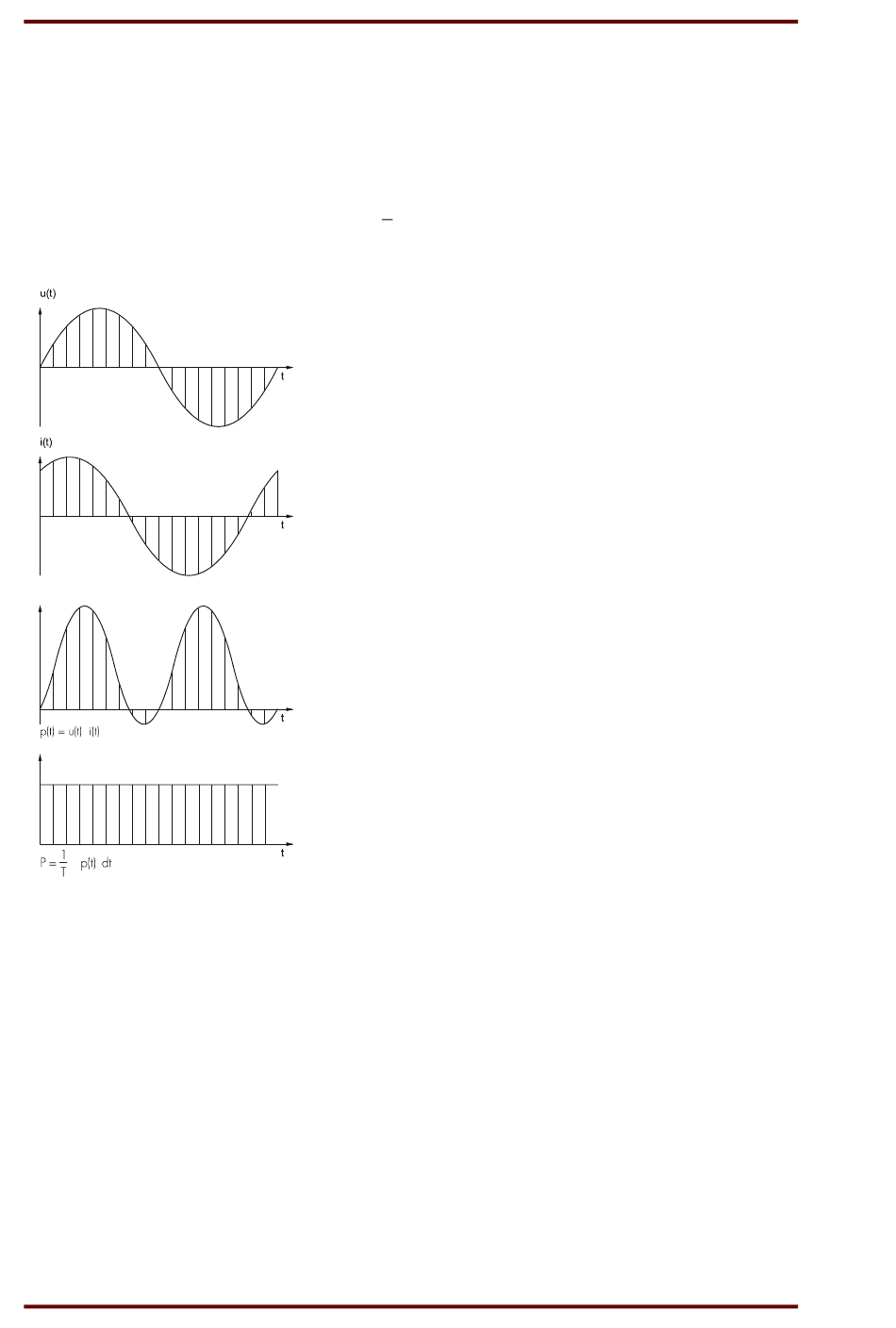

Abbildung 4.1: Leistungsberechnung
4.4
Anforderung an die Hauptstromwandler
Die Stromwandler sind so auszulegen, dass sie speziell beim MRP2-R für reine Rückleistung im
unteren Bereich genau dimensioniert sind. Wir empfehlen daher Messwandler mindestens Typ
1M5 zu verwenden.
Bei der Auslegung der Stromwandler wirkt sich die geringe Leistungsaufnahme der MRP2-R von
<0,2 VA positiv aus.
