Handbuch MRP2

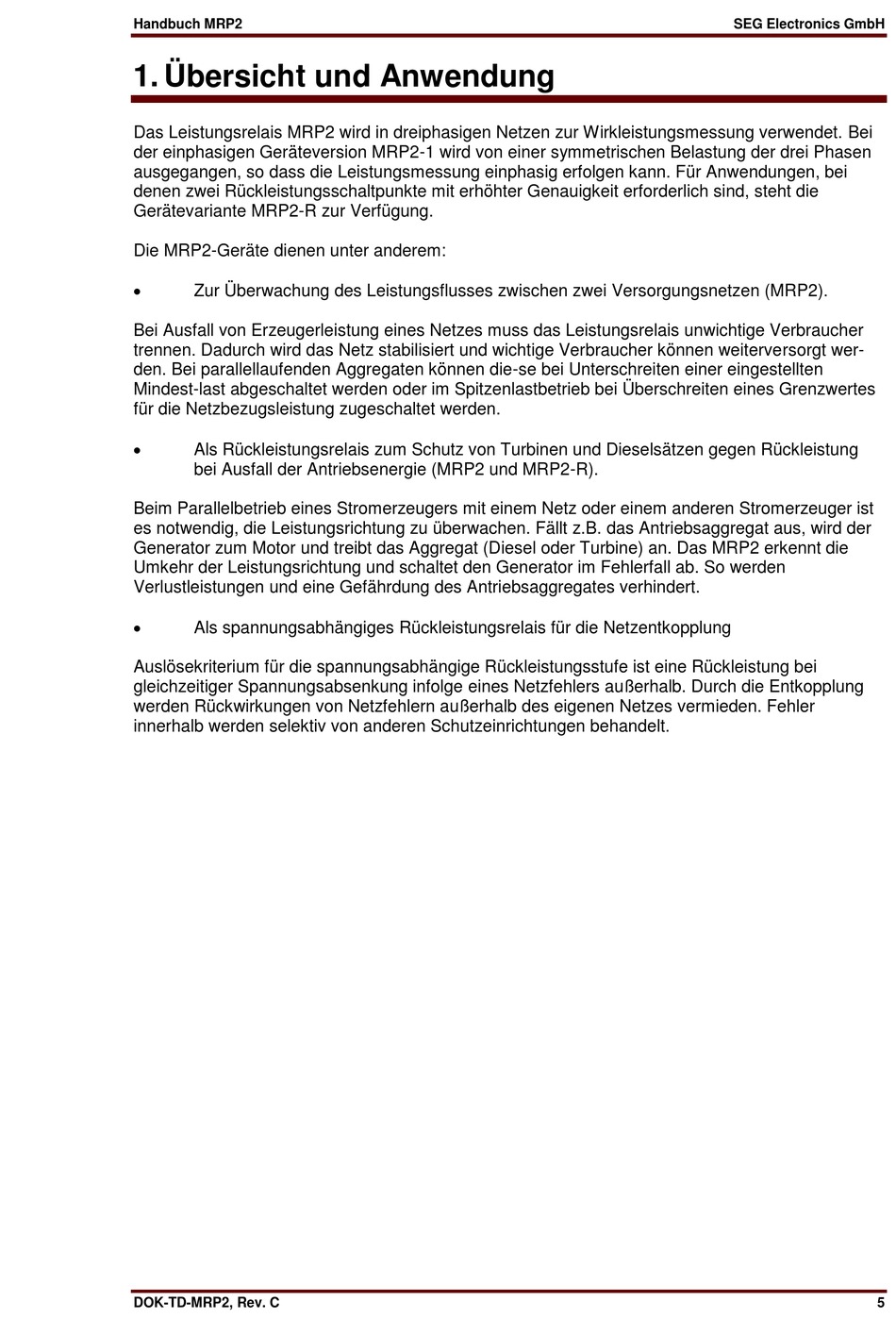

1. Übersicht und Anwendung
Das Leistungsrelais MRP2 wird in dreiphasigen Netzen zur Wirkleistungsmessung verwendet. Bei
der einphasigen Geräteversion MRP2-1 wird von einer symmetrischen Belastung der drei Phasen
ausgegangen, so dass die Leistungsmessung einphasig erfolgen kann. Für Anwendungen, bei
denen zwei Rückleistungsschaltpunkte mit erhöhter Genauigkeit erforderlich sind, steht die
Gerätevariante MRP2-R zur Verfügung.
Die MRP2-Geräte dienen unter anderem:
Zur Überwachung des Leistungsflusses zwischen zwei Versorgungsnetzen (MRP2).
Bei Ausfall von Erzeugerleistung eines Netzes muss das Leistungsrelais unwichtige Verbraucher
trennen. Dadurch wird das Netz stabilisiert und wichtige Verbraucher können weiterversorgt wer-
den. Bei parallellaufenden Aggregaten können die-se bei Unterschreiten einer eingestellten
Mindest-last abgeschaltet werden oder im Spitzenlastbetrieb bei Überschreiten eines Grenzwertes
für die Netzbezugsleistung zugeschaltet werden.
Als Rückleistungsrelais zum Schutz von Turbinen und Dieselsätzen gegen Rückleistung
bei Ausfall der Antriebsenergie (MRP2 und MRP2-R).
Beim Parallelbetrieb eines Stromerzeugers mit einem Netz oder einem anderen Stromerzeuger ist
es notwendig, die Leistungsrichtung zu überwachen. Fällt z.B. das Antriebsaggregat aus, wird der
Generator zum Motor und treibt das Aggregat (Diesel oder Turbine) an. Das MRP2 erkennt die
Umkehr der Leistungsrichtung und schaltet den Generator im Fehlerfall ab. So werden
Verlustleistungen und eine Gefährdung des Antriebsaggregates verhindert.
Als spannungsabhängiges Rückleistungsrelais für die Netzentkopplung
Auslösekriterium für die spannungsabhängige Rückleistungsstufe ist eine Rückleistung bei
gleichzeitiger Spannungsabsenkung infolge eines Netzfehlers außerhalb. Durch die Entkopplung
werden Rückwirkungen von Netzfehlern außerhalb des eigenen Netzes vermieden. Fehler
innerhalb werden selektiv von anderen Schutzeinrichtungen behandelt.
DOK-TD-MRP2, Rev. C
SEG Electronics GmbH
5
