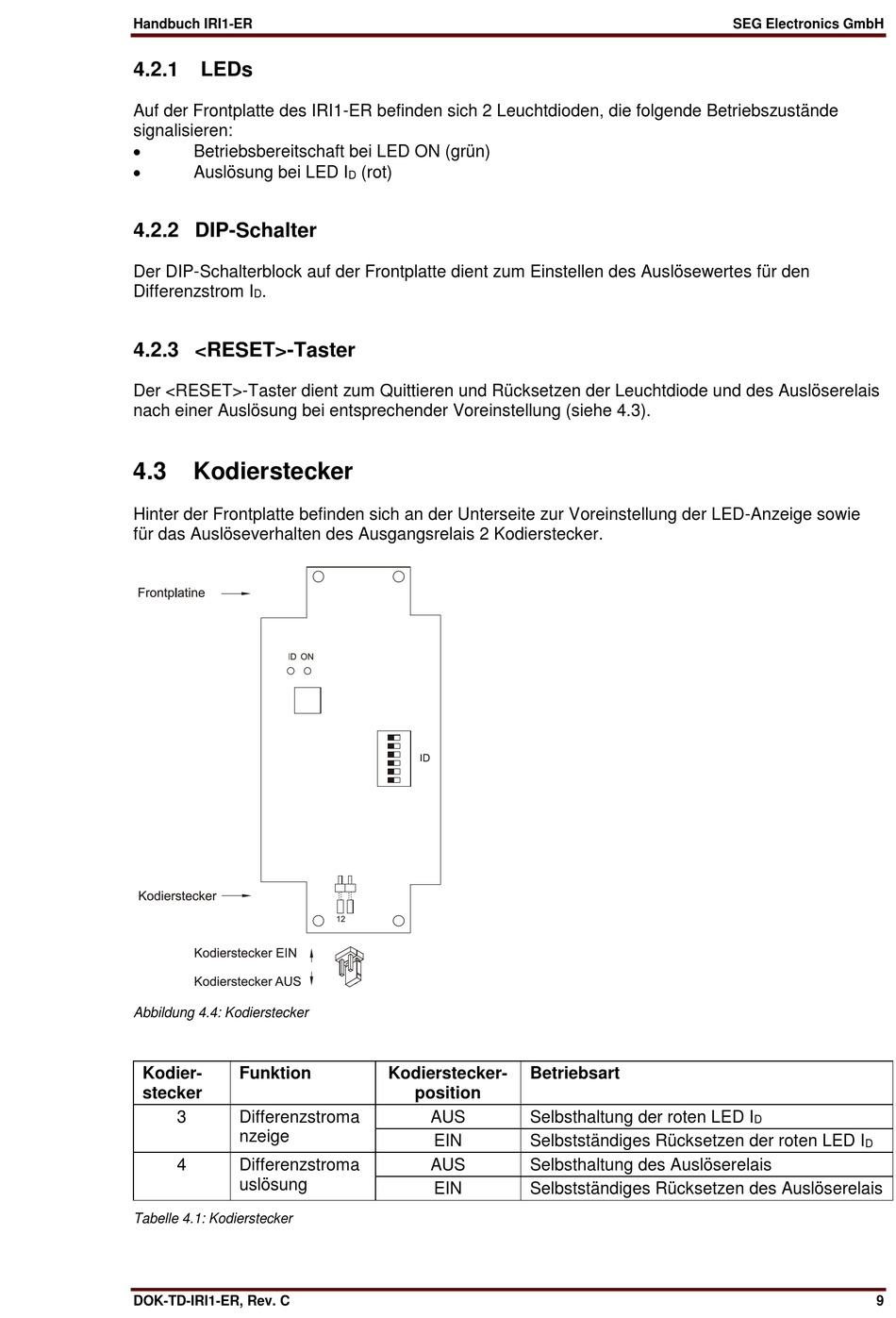

4.2.1

LEDs

Auf der Frontplatte des IRI1-ER befinden sich 2 Leuchtdioden, die folgende Betriebszustände
signalisieren:

Betriebsbereitschaft bei LED ON (grün)

Auslösung bei LED I

4.2.2 DIP-Schalter

Der DIP-Schalterblock auf der Frontplatte dient zum Einstellen des Auslösewertes für den
Differenzstrom I .
D
4.2.3 <RESET>-Taster
Der <RESET>-Taster dient zum Quittieren und Rücksetzen der Leuchtdiode und des Auslöserelais
nach einer Auslösung bei entsprechender Voreinstellung (siehe 4.3).
4.3

Kodierstecker

Hinter der Frontplatte befinden sich an der Unterseite zur Voreinstellung der LED-Anzeige sowie
für das Auslöseverhalten des Ausgangsrelais 2 Kodierstecker.
Abbildung 4.4: Kodierstecker
Kodier- Funktion
stecker
3 Differenzstroma
nzeige
4 Differenzstroma
uslösung
Tabelle 4.1: Kodierstecker
DOK-TD-IRI1-ER, Rev. C
(rot)
D
Kodierstecker-
position
AUS
EIN
AUS
EIN
Betriebsart
Selbsthaltung der roten LED I
Selbstständiges Rücksetzen der roten LED I
Selbsthaltung des Auslöserelais
Selbstständiges Rücksetzen des Auslöserelais
