3.2
LEDs
Die LEDs links vom Display in der oberen Reihe sind
teilweise zweifarbig ausgestattet; grün für Messungen
und rot für Fehlermeldungen.
Die mit den Buchstaben RS gekennzeichnete LED
leuchtet während der Einstellung der Slave-Adresse für
die serielle Schnittstelle (RS485) des Gerätes.
Die 5 im Kennlinienfeld angeordneten Leuchtdioden
unterstützen die komfortable Menüführung. Angeordnet
sind diese an markanten Punkten der Einstellkurven.

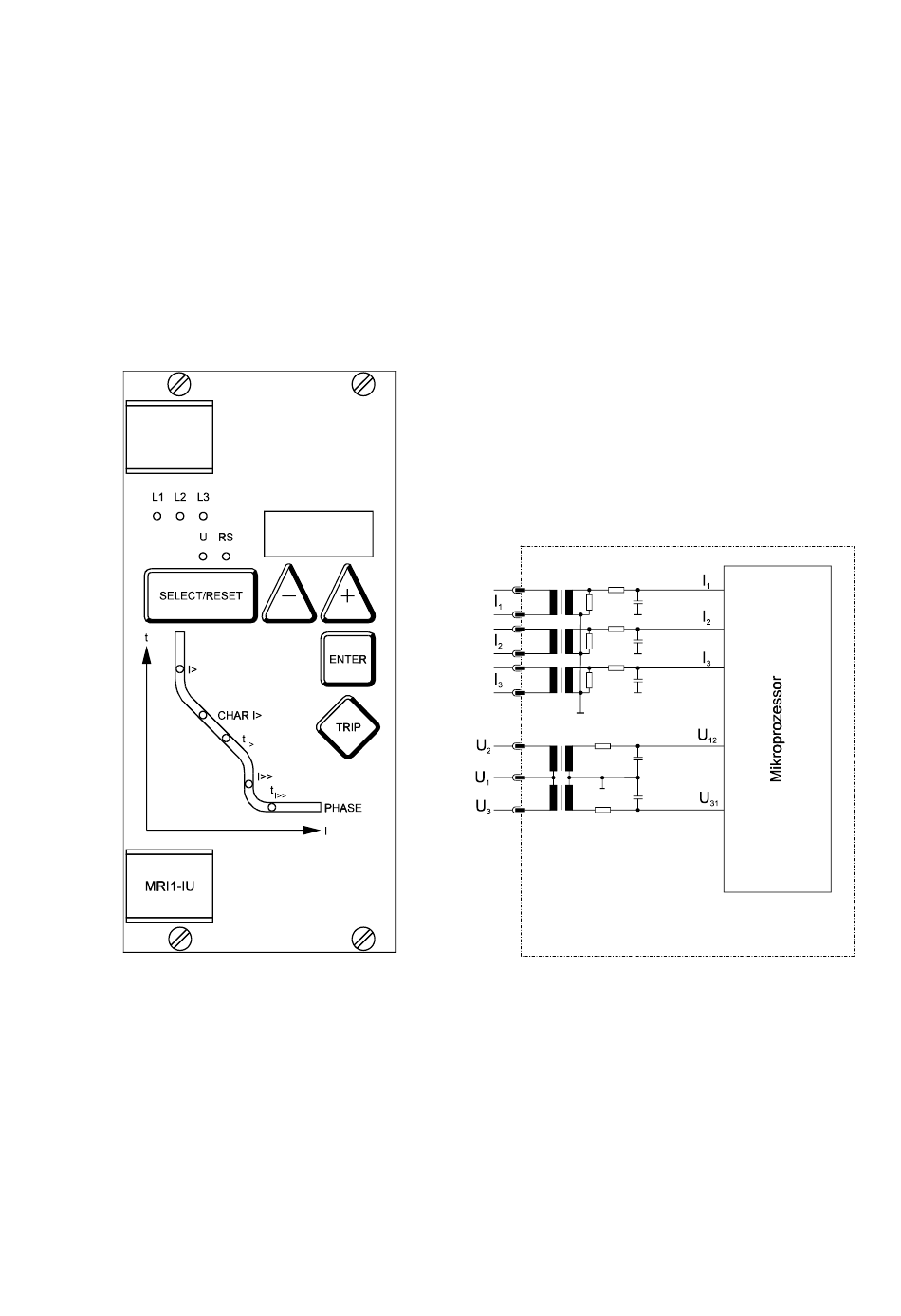

Abbildung 3.2: Frontplatte
TD_MRI1-IU_05.04_DE
4
Funktionsweise
4.1
Analogteil
Die von den Hauptstromwandlern eingeprägten
Wechselströme werden im Analogteil über Eingang-
sübertrager und Bürden in galvanisch getrennte Span-
nungen umgesetzt. Der Einfluss hochfrequenter einge-
koppelter Störungen wird von RC-Analogfiltern unter-
drückt. Die Messspannungen werden Analogeingän-
gen (A/D-Wandler) des Mikroprozessors zugeführt
und anschließend in digitale Signale umgewandelt.
Die gesamte Weiterverarbeitung erfolgt dann mit die-
sen digitalisierten Werten. Die Messwerterfassung er-
folgt bei fn = 50 Hz (fn = 60 Hz) mit einer Abtastfre-
quenz von 800 Hz (960 Hz), so dass alle 1,25 ms
(1,04 ms) die Momentanwerte der Messgrößen erfasst
werden (16 Abtastungen pro Periode).
Die von den Spannungswandlern eingeprägten Wech-
selspannungen werden über Eingangsübertrager und
RC-Analogfilter den A/D-Wandlern zugeführt.
Abbildung 4.1: Blockschaltbild
