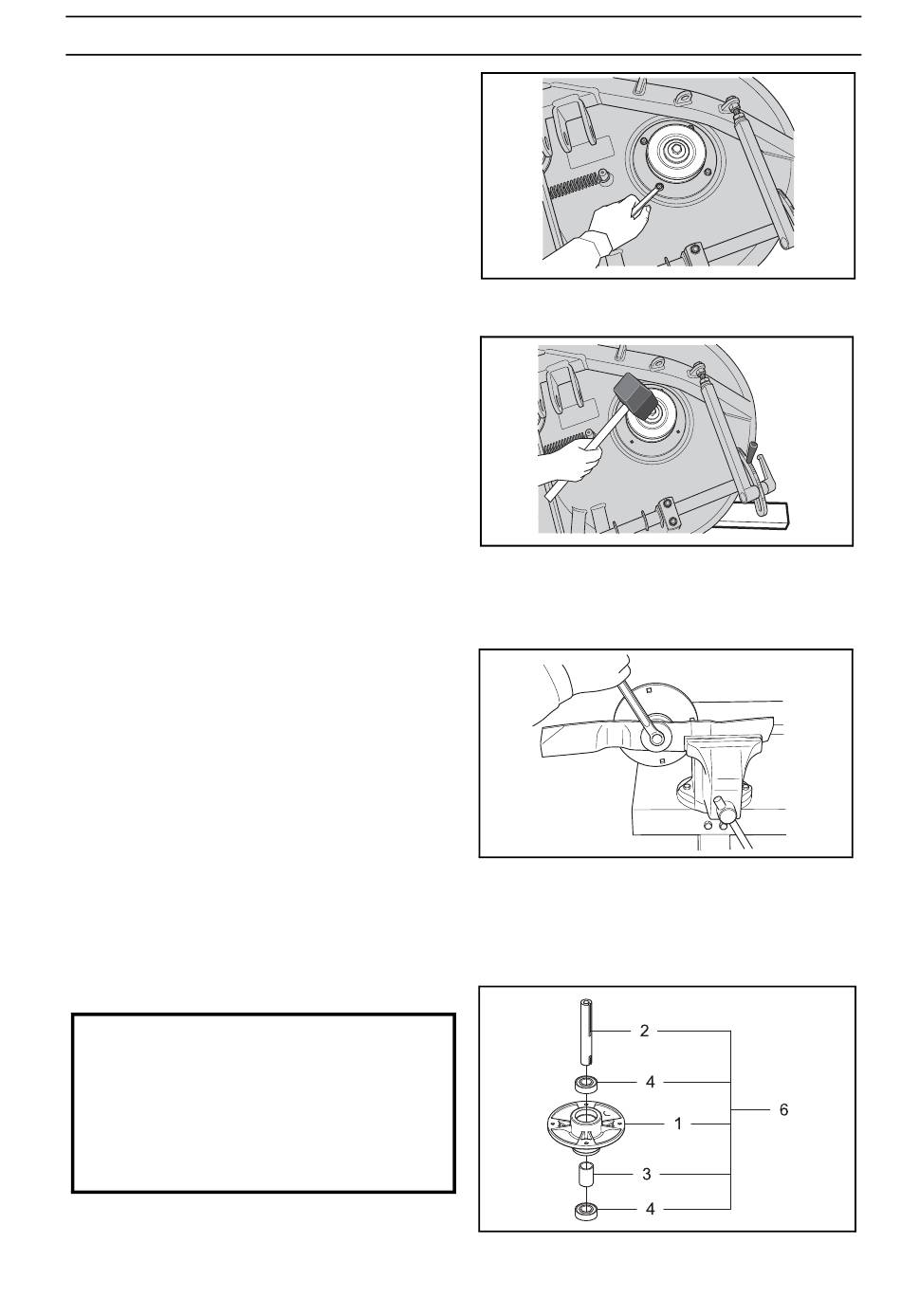

4.
Die Muttern des Lagergehäuses auf der
Oberseite der Abdeckung entfernen.
Beachten, dass die Einheit mit der
Riemenscheibe zur Schneidwer-
abdeckung hin liegt.
5.
Einen Holzklotz unter die Schneid-
werkabdekkung stellen, sodass das
Messer nicht auf dem Boden aufliegt.
Zum Entfernen der Riemenscheibe auf
die Schraube klopfen. Nicht so fest
schlagen, dass die Abdeckung defor-
miert wird. Eine festsitzende Riemen-
scheibe kann mit einer Heißluftpistole
erwärmt werden. Möglichst keinen
Abzieher benutzen, da dieser die Rie-
menscheibe deformieren kann. Den Keil
nicht verlieren, der zwischen Riemen-
scheibe und Achse sitzt.
6.
Lagergehäuse in einen Schraubstock
klemmen und Messer mit Scheiben ent-
fernen.
7.
Messerbolzen wieder an der Achse
anbringen. Ein paar Umdrehungen ein-
drehen und die Nabe herausdrücken
oder -klopfen. Den zwischen Nabe und
Achse sitzenden Keil aufbewahren.
8.
Das eine Ende der Achse markieren. Die
Achse (2) herausdrücken oder -klopfen.
9.
Lager herausklopfen und Abstandsstück
(3) entfernen.
Der Einbau erfolgt in umgekehrter Reihen-
folge.
Die Achse (2) muss mit der gleichen Ausrich-
tung wie beim Ausbau wieder eingebaut wer-
den, andernfalls passen die Keile nicht in die
Keilnuten.
Das Anzugsmoment des Messerlagers
beträgt 20-25 Nm. Das Anzugsmoment des
Messerbolzens beträgt 75-80 Nm.
Das Anzugsmoment der Riemenscheibe
beträgt 75-80 Nm.
WICHTIGE INFORMATION
Beim Anziehen der Schrauben der Messer-
achsen ist stets zuerst die Getriebeseite
anzuziehen, danach die Messerschrauben.
Auf die richtige Lage der Riemenräder ach-
ten, die dickere Seite muss nach unten zum
Messer hin weisen.
REPARATURANWEISUNGEN
Lagergehäuse lösen.
Riemenscheibe lösen. Holzklotz beachten
Nabendemontage
Messerlager
8043-179
8043-180
8009-295
8043-181
99
