Kroppsvekt [kg]
50
60 til 70
80 til 90
100
110
120 til 130
140 til 150
Den optimale innstillingen avhenger av aktiviteten og ønskene til brukeren. Løsne stillskruen til elasto­
merstaven med maksimalt 4 omdreininger.
5.2 Montere vakuumpumpe
Til vakuumpumpen er det vedlagt senkeskruer, som må brukes til montering av en hylseadapter.
Senkeskruene velges avhengig av hylseadapteren.
Hylseadapter
Faststående justeringskjerne/justeringskjernemottak
Dreibar justeringskjerne/dreibart justeringskjernemottak
Nødvendige materialer: Momentnøkkel (f.eks. 710D20), Loctite 241 636K13
>
1) Velg passende senkeskruer til hylseadapteren (se valgtabell).
2) INFORMASJON: Hvis justeringskjernemottaket eller justeringskjernen kan dreies:
Plasser trykkplaten på adapteren.
Plasser hylseadapteren.
3) Sikre skruene med Loctite.
4) Trekk først til de bakre skruene (12 Nm) og deretter de fremre skruene (12 Nm).
5) Monter de øvrige protesekomponentene som beskrevet i de respektive bruksanvisningene.
6) Gjennomfør den statiske oppbyggingen av protesen.
INFORMASJON: Lengden på vakuumslangen kan bestemmes når alle protesekompo­
nentene er plassert riktig.
5.3 Montere hylsekobling
Vakuumpumpen forbindes med protesehylsen via en hylsekobling. På vakuumpumpen er det
montert et filter som beskytter vakuumpumpen mot tilsmussing.
1) Monter hylsekoblingen 2R117 i henhold til anvisningene i dens bruksanvisning.
2) Kapp slangen til hylsekoblingen til optimal lengde og forbind den med filteret (se fig. 5, se
fig. 6, se fig. 7).
5.4 Kontrollere vakuumgenerering
76
Innstillingstabell (utskruing av elastomerstaven)
Produkt
4R180, 4R181, 4R182,
4R183
4R181, 4R183

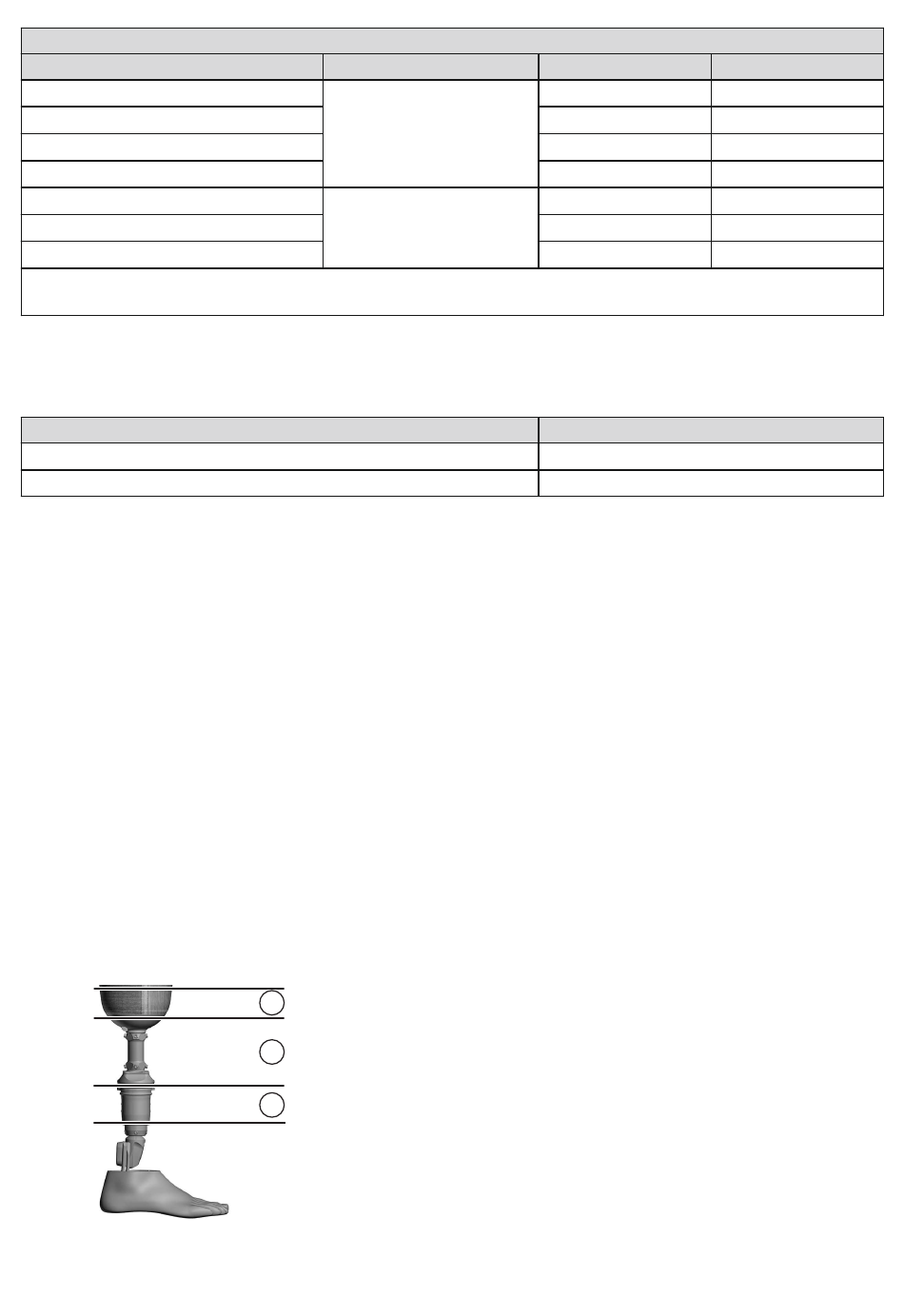

For å kontrollere tettheten deles protesen inn i områder.
1
Område 1: Protesehylse og knebandasje
•
Område 2: Hylsekobling og forbindelse til vakuumpumpen
•
2
Område 3: Vakuumpumpe
•
3
Rød stav
3
2,5
2
1,5
–
–
–
Passende senkeskrue
501S41=M6x12-12.9
501S41=M6x16
Gul stav
–
–
–
3
3
2,5
2
