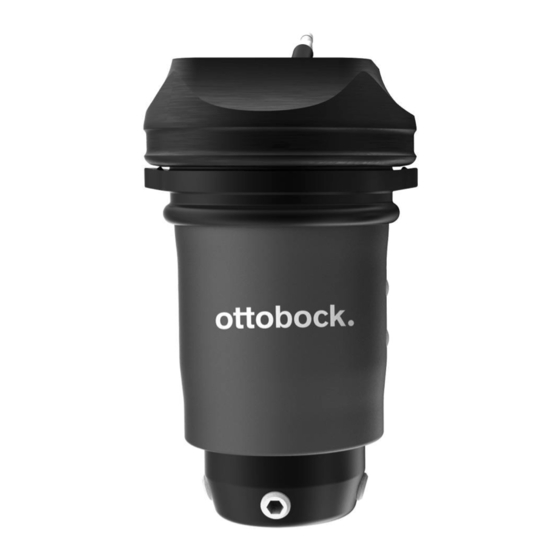

Ottobock 4R182 Harmony P4 modular Gebrauchsanweisung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
4R182 Harmony P4 modular, 4R183 Harmony P4 modu
lar HD
Gebrauchsanweisung .....................................................................................................
Instructions for use .........................................................................................................
Instructions d'utilisation ..................................................................................................
Istruzioni per l'uso ..........................................................................................................
Instrucciones de uso ......................................................................................................
Manual de utilização .......................................................................................................
Gebruiksaanwijzing ........................................................................................................
Bruksanvisning ..............................................................................................................
Brugsanvisning ..............................................................................................................
Bruksanvisning ..............................................................................................................
Instrukcja użytkowania ....................................................................................................
Návod k použití ..............................................................................................................
Návod na používanie .......................................................................................................
Kullanma talimatı ............................................................................................................ 101
Руководство по применению ......................................................................................... 109
取扱説明書 .................................................................................................................... 117
4
11
19
27
34
42
50
58
65
72
79
87
94
Inhaltsverzeichnis
Verwandte Anleitungen für Ottobock 4R182 Harmony P4 modular
Inhaltszusammenfassung für Ottobock 4R182 Harmony P4 modular
-
Seite 1: Inhaltsverzeichnis
4R182 Harmony P4 modular, 4R183 Harmony P4 modu lar HD Gebrauchsanweisung ..................... Instructions for use ......................Instructions d'utilisation ....................Istruzioni per l’uso ......................Instrucciones de uso ...................... Manual de utilização ....................... Gebruiksaanwijzing ......................Bruksanvisning ......................Brugsanvisning ......................Bruksanvisning ......................Instrukcja użytkowania .................... - Seite 2 Loctite 241 12 Nm 501S41=M6x12-12.9 501S41=M6x16...
-
Seite 4: Produktbeschreibung
Dies erzeugt den Unterdruck und dämpft gleichzeitig vertikale Stoßbelastungen. Die Kon struktion erlaubt außerdem eine leichte Torsion des Prothesenschafts zum Fuß. 1.2 Kombinationsmöglichkeiten Diese Prothesenkomponente ist kompatibel mit dem Ottobock Modularsystem. Die Funktionalität mit Komponenten anderer Hersteller, die über kompatible modulare Verbindungselemente verfü gen, wurde nicht getestet. -
Seite 5: Umgebungsbedingungen
2.3 Umgebungsbedingungen Lagerung und Transport Temperaturbereich –20 °C bis +60 °C, relative Luftfeuchtigkeit 20 % bis 90 %, keine mechanischen Vibra tionen oder Stöße Zulässige Umgebungsbedingungen Temperaturbereich: –10 °C bis +45 °C Feuchtigkeit: relative Luftfeuchtigkeit: 20 % bis 90 %, nicht kondensierend Chemikalien/Flüssigkeiten: Süßwasser als Tropfwasser, gelegentlicher Kontakt mit salzhaltiger Luft (z. B. in Meeresnähe) Feststoffe: Staub Unzulässige Umgebungsbedingungen... -
Seite 6: Lieferumfang
VORSICHT Unzulässige Kombination von Prothesenkomponenten Verletzungsgefahr durch Bruch oder Verformung des Produkts ► Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die dafür zugelassen sind. ► Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkomponenten, ob sie auch untereinander kombiniert werden dürfen. VORSICHT Verwendung unter unzulässigen Umgebungsbedingungen Verletzungsgefahr durch Schäden am Produkt Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen aus. -
Seite 7: Gebrauchsfähigkeit Herstellen
Ersatzteile Benennung Kennzeichen Gewindestift 506G3=M8x16 Elastomerstab (rot) 4Y347 Elastomerstab (gelb) 4Y348 Gehäuseverschraubung Harmony P4 (1 Schraubring, 4 Gewindestifte M4x6) 4X904 Gehäuseverschraubung Harmony P4 HD (1 HD-Schraubring, 4 Gewindestifte 4X446 M4x6) Deckel für 4R182/4R183 4X356 5 Gebrauchsfähigkeit herstellen VORSICHT Fehlerhafter Aufbau oder Montage Verletzungsgefahr durch Schäden an Prothesenkomponenten ►... -
Seite 8: Unterdruckpumpe Montieren
Einstelltabelle (Herausdrehen des Elastomerstabes) Körpergewicht [kg] Produkt Roter Stab Gelber Stab 4R181, 4R183 – 120 bis 130 – 140 bis 150 – Die optimale Einstellung hängt von der Aktivität und den Wünschen des Benutzers ab. Lösen Sie die Ein stellschraube für den Elastomerstab um maximal 4 Umdrehungen. 5.2 Unterdruckpumpe montieren Der Unterdruckpumpe liegen Senkschrauben bei, die zum Montieren eines Schaftadapters ge... -
Seite 9: Einsteigen In Die Prothese
Bereich 1 überprüfen Als Erstes den Anziehvorgang und die Kniekappe überprüfen. Es wird kein Manometer benötigt. Der Unter druck saugt die Kniekappe an den Schaftrand heran. Der Schaftrand zeichnet sich während der Standphase deutlich unter der Kniekappe ab. Wenn kein Unterdruck erzeugt wird oder der Unterdruck nachlässt, lässt sich das an der Kniekappe erkennen. -
Seite 10: Ausziehen Der Prothese
3) In den Prothesenschaft steigen und die Kniekappe über den Prothesenschaft bis auf den Oberschenkel abrollen. 6.2 Ausziehen der Prothese 1) Die Kniekappe vom Oberschenkel auf den Prothesenschaft rollen. 2) Den Stumpf und den Liner aus dem Prothesenschaft herausziehen. 7 Reinigung 7.1 Prothesenschaft reinigen ►... -
Seite 11: Entsorgung
► Jährliche Sicherheitskontrollen durchführen. ► Den Elastomerstab jährlich einer Sichtkontrolle unterziehen. Einen Elastomerstab mit Funkti onseinschränkungen oder starken Abnutzungserscheinungen austauschen (siehe Seite 7). 9 Entsorgung Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden. Eine unsachgemäße Entsorgung kann sich schädlich auf die Umwelt und die Gesundheit auswirken. Beachten Sie die Angaben der zuständigen Behörde Ihres Landes zu Rückgabe, Sammel- und Entsorgungsverfah...
