1) Montar a conexão do encaixe 2R117 de acordo com as respectivas instruções de utilização.
2) Cortar a mangueira da conexão do encaixe no comprimento ideal e conectá-la com o filtro
(veja a fig. 5, veja a fig. 6, veja a fig. 7).
5.4 Verificação da geração de vácuo
Verificação da seção 1
Primeiramente, verificar o processo de colocação e a joelheira. Não é necessário um manômetro. O vácuo
succiona a joelheira para junto da borda do encaixe. A borda do encaixe é nitidamente visível por baixo da joe­
lheira durante a fase de apoio. Através da joelheira, é possível ver quando o vácuo não está sendo gerado ou
está diminuindo.
• Solicitar ao usuário que coloque a prótese. Supervisionar esse procedimento para excluir a possibilidade
de uma colocação incorreta.
• Solicitar ao usuário que ande para gerar o vácuo. Solicitar ao usuário que fique parado para verificar se o
vácuo é mantido.
Caso o vácuo não seja mantido: substituir a joelheira por uma nova.
•
• Solicitar ao usuário que ande para gerar o vácuo. Solicitar ao usuário que fique parado para verificar se o
vácuo é mantido.
Caso o vácuo continue não sendo mantido: a falha se encontra na seção 2 ou 3.
•
Verificação da seção 3
• Soltar a mangueira da conexão do encaixe do filtro.
• Conectar o manômetro no filtro.
Acionar a bomba de subpressão 2 a 4 vezes (subpressão 500 hPa a 850 hPa).
•
Caso o vácuo seja mantido: a bomba de subpressão e o filtro estão OK. A falha se encontra na seção 2.
•
Caso o vácuo não seja mantido: ou o filtro está entupido ou a bomba de subpressão está com defeito
•
• Remover o filtro da bomba de subpressão e conectar o manômetro diretamente na bomba de subpressão.
Acionar a bomba de subpressão 2 a 4 vezes (subpressão 500 hPa a 850 hPa).
•
Caso o vácuo seja mantido: trocar o filtro. Na sequência, verificar se a medida foi bem sucedida.
•
Caso o vácuo não seja mantido: enviar a bomba de subpressão para ser verificada pelo fabricante.
•
Verificação da seção 2
• Conectar o manômetro com uma peça em T entre a conexão do encaixe e a bomba de subpressão.
• Vedar a abertura da conexão do encaixe, no lado interno do encaixe protético, com uma fita adesiva hermé­
tica (por ex., fita PVC).
Acionar a bomba de subpressão até atingir uma subpressão de 500 hPa a 850 hPa.
•
Caso o vácuo não seja mantido: a conexão do encaixe está com defeito. Substituir a conexão do encai­
•
xe. Na sequência, verificar se a medida foi bem sucedida.
• Caso o vácuo seja mantido: provavelmente, a junta colada da conexão do encaixe está com defeito.
• Vedar a abertura da conexão do encaixe, no lado interno do encaixe protético, com um pequeno pedaço de
papel e fita adesiva hermética (por ex., fita PVC).
Acionar a bomba de subpressão até atingir uma subpressão de 500 hPa a 850 hPa.
•
Caso o vácuo não seja mantido: colar novamente a conexão do encaixe. Na sequência, verificar se a me­
•
dida foi bem sucedida.

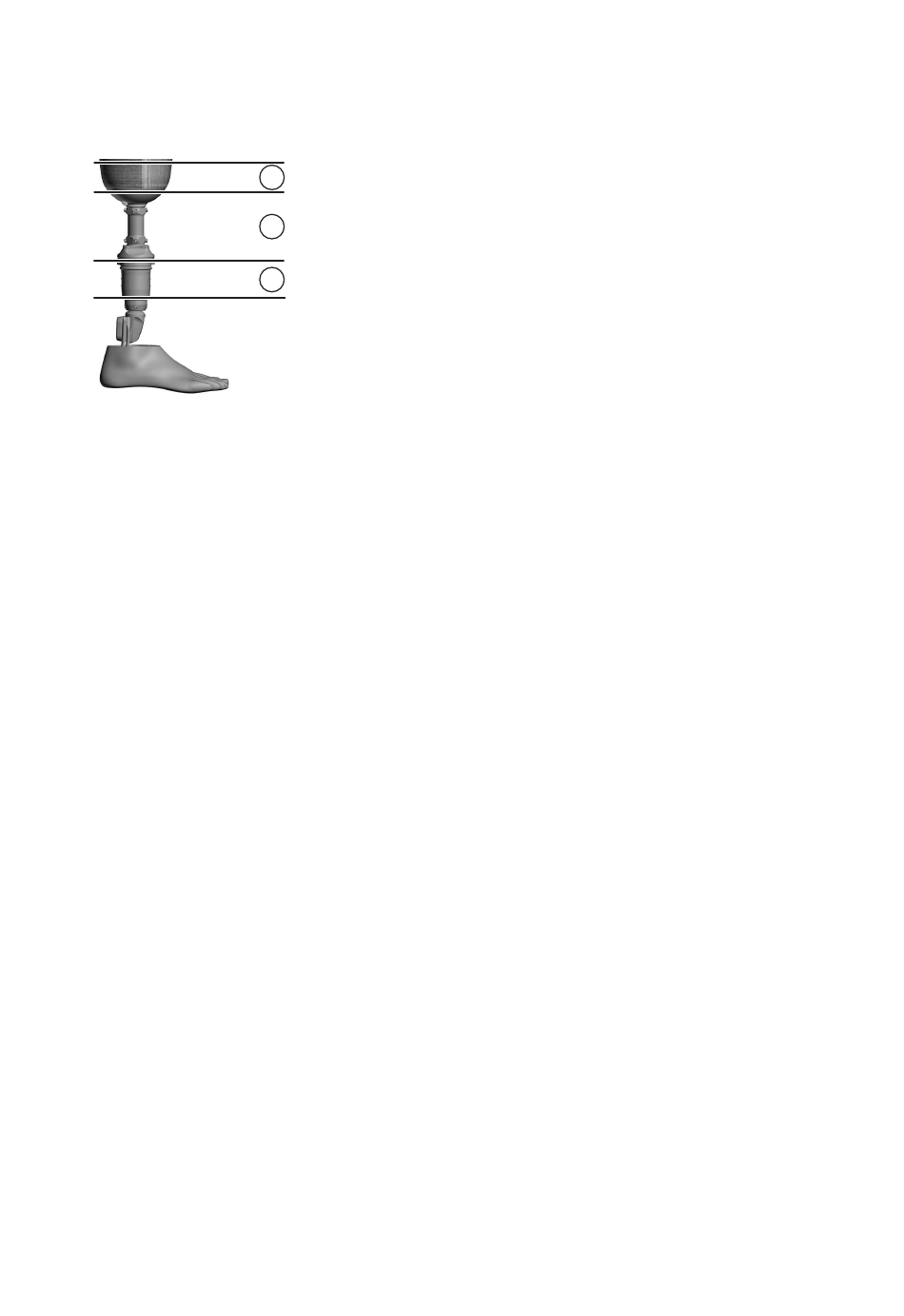

Para verificar a estanqueidade, a prótese é dividida em seções.
1
Seção 1: encaixe protético e joelheira
•
Seção 2: conexão do encaixe e conexão com a bomba de
•
2
subpressão
Seção 3: bomba de subpressão
•
3
