5) Diğer protez parçalarını da ilgili kullanım kılavuzunda açıklandığı şekilde monte edin.
6) Protezin statik yapısını gerçekleştirin.
BİLGİ: Vakum hortumunun uzunluğu, tüm protez parçaları doğru şekilde hizalanmışsa
belirlenebilir.
5.3 Soket bağlantısının montajı
Vakum pompası, sokete bir soket bağlantısıyla bağlanır. Kirlenmeye karşı korumak için vakum
pompasına bir filtre takılmıştır.
1) Soket bağlantısını 2R117 kullanım kılavuzu talimatları uyarınca monte edin.
2) Soket bağlantı hortumunu en uygun uzunluğa göre kısaltın ve filtreyle bağlayın (bkz. Şek. 5,
bkz. Şek. 6, bkz. Şek. 7).
5.4 Vakum oluşumunun kontrolü
Bölge 1 kontrol edilmelidir
İlk olarak sıkma işlemini ve dizliği kontrol edin. Bir manometre gerekli değildir. Düşük basınç, dizliği soketin
kenarına doğru çeker. Soket kenarı, duruş aşaması sırasında dizliğin altında belirgin şekilde görülebilir. Düşük
basınç oluşmazsa veya düşük basınç azalırsa, bu durum dizlikten görülebilir.
• Kullanıcıdan protezi takmasını isteyin. Yanlış takma işlemini önlemek için işlemi kontrol edin.
• Vakum oluşturmak için kullanıcı yürümelidir. Vakumun sabit kalıp kalmadığını kontrol etmek için kullanıcı
ayakta durmalıdır.
Düşük basınç muhafaza edilemezse: Dizliği yeni bir dizlik ile değiştirin.
•
• Vakum oluşturmak için kullanıcı yürümelidir. Vakumun sabit kalıp kalmadığını kontrol etmek için kullanıcı
ayakta durmalıdır.
Düşük basınç hala muhafaza edilemiyorsa: Hata, bölge 2 veya 3 ile ilgili.
•
Bölge 3 kontrol edilmelidir
• Soket bağlantı hortumunu filtreden ayırın.
• Manometreyi filtreye bağlayın.
Vakum pompasına 2 ila maks. 4 defa basın (düşük basınç 500 hPa ila maks. 850 hPa).
•
Düşük basınç muhafaza ediliyorsa: Vakum pompası ve filtre tamam. Hata, bölge 2 ile ilgili.
•
Düşük basınç muhafaza edilemiyorsa: Filtre tıkalı veya vakum pompası arızalı
•
• Filtreyi vakum pompasından çıkarın ve manometreyi doğrudan vakum pompasına bağlayın.
Vakum pompasına 2 ila maks. 4 defa basın (düşük basınç 500 hPa ila maks. 850 hPa).
•
Düşük basınç muhafaza ediliyorsa: Filtreyi değiştirin. Ardından önlemin başarılı olup olmadığını kontrol
•
edin.
Düşük basınç muhafaza edilemiyorsa: Araştırılması için vakum pompasını üreticiye gönderin.
•
Bölge 2 kontrol edilmelidir
• Manometreyi soket bağlantısı ile vakum pompası arasına bir T parçasıyla bağlayın.
• Protez soketinin içindeki soket bağlantısının açıklığını hava geçirmeyen yapışkan bantla (örn. . PVC bantla)
izole edin.
Vakum pompasına, 500 hPa ila maks. 850 hPa kadar bir düşük basınca ulaşıncaya dek basın.
•
Düşük basınç muhafaza edilemiyorsa: Soket bağlantısı arızalı. Soket bağlantısını değiştirin. Ardından
•
önlemin başarılı olup olmadığını kontrol edin.
106

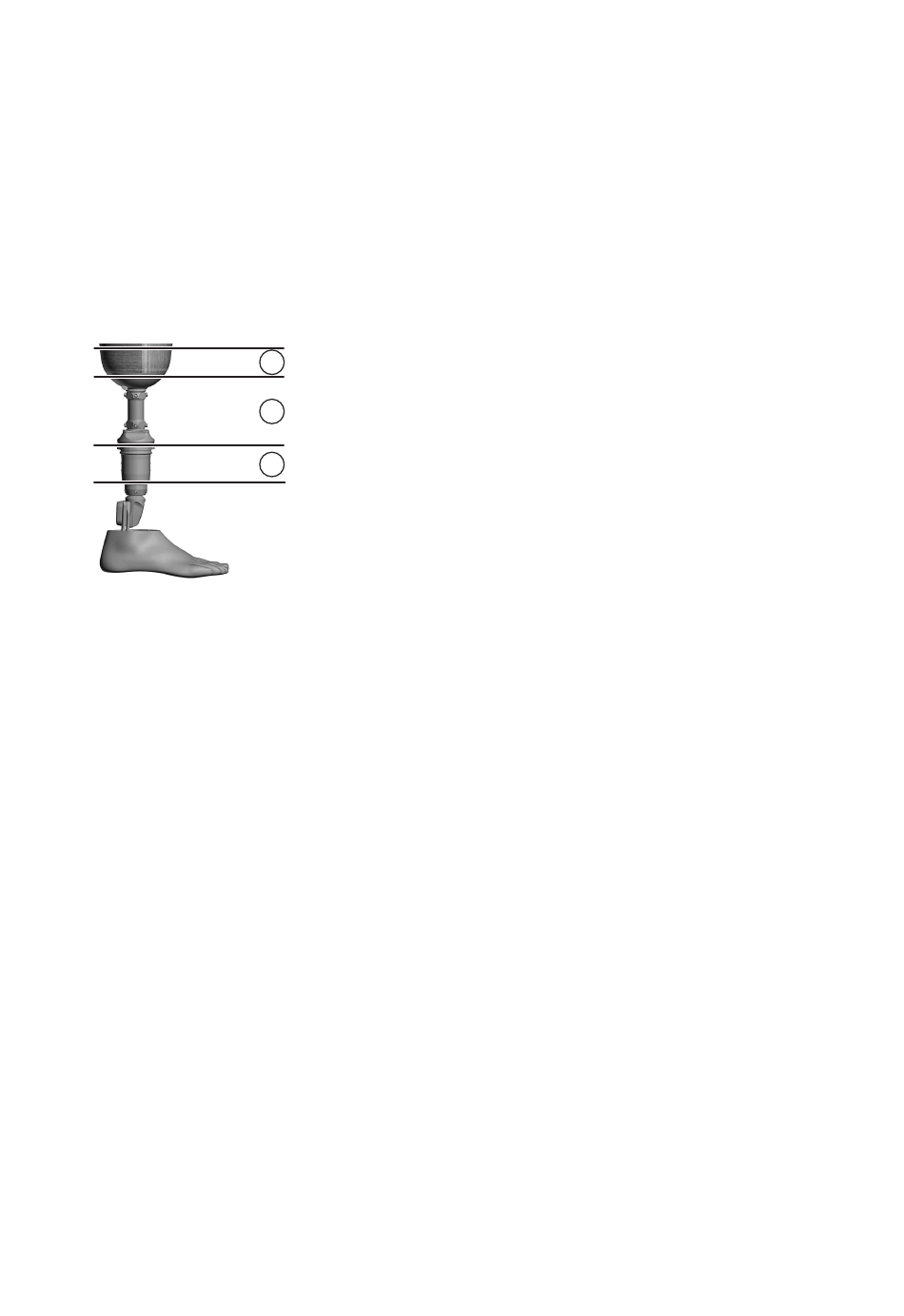

Sızdırmazlığı kontrol etmek için protez bölgelere ayrılır.
1
Bölge 1: Soket ve dizlik
•
Bölge 2: Soket bağlantısı ve vakum pompasına bağlantı
•
2
Bölge 3: Vakum pompası
•
3
