Nödvändigt material: Momentnyckel (t.ex. 710D20), Loctite 241 636K13
>
1) Välj skruvar med försänkt huvud som passar till hylsadaptern (se urvalstabellen).
2) INFORMATION: Om pyramidkopplingsöppningen eller pyramidkopplingen är vridbar:
Placera tryckplattan på adaptern.
Placera hylsadaptern.
3) Lås fast skruvarna med Loctite.
4) Börja med att dra åt de posteriora skruvarna (12 Nm), och sedan de anteriora skruvarna
(12 Nm).
5) Montera övriga proteskomponenter enligt beskrivningen i respektive bruksanvisning.
6) Inrikta protesen statiskt.
INFORMATION: Det är möjligt att avgöra vakuumslangens längd när alla proteskom­
ponenter är korrekt inriktade.
5.3 Montera hylsanslutningen
Vakuumpumpen ansluts till proteshylsan med hjälp av en hylsanslutning. Det sitter ett filter på va­
kuumpumpen som skyddar vakuumpumpen mot smuts.
1) Montera hylsanslutningen 2R117 enligt den tillhörande bruksanvisningens instruktioner.
2) Korta av hylsanslutningens slang till optimal längd och koppla ihop den med filtret (se bild 5,
se bild 6, se bild 7).
5.4 Kontrollera alstringen av vakuum
Kontrollera område 1
Börja med att kontrollera åtdragningen och knämanschetten. Det behövs inte någon manometer. Med hjälp av
vakuumet sugs knämanschetten mot hylsans kant. Hylsans kant syns tydligt under knämanschetten vid ståfa­
sen. Om det inte alstras något vakuum eller om vakuumet ger efter märks det på knämanschetten.
• Be användaren att ta på sig protesen. Kontrollera tillvägagångssättet så att påtagningen inte genomförs på
fel sätt.
• Låt användaren gå några steg för att bygga upp ett vakuum. Be användaren stå stilla för att kontrollera att
vakuumet bibehålls.
Om vakuumet inte bibehålls: Byt ut knämanschetten mot en ny knämanschett.
•
• Låt användaren gå några steg för att bygga upp ett vakuum. Be användaren stå stilla för att kontrollera att
vakuumet bibehålls.
Om vakuumet ändå inte bibehålls: Felet finns i område 2 eller 3.
•
Kontrollera område 3
• Lossa hylsanslutningens slang från filtret.
• Skjut på manometern på filtret.
Aktivera vakuumpumpen två till fyra gånger (vakuum 500 hPa till 850 hPa).
•
Om vakuumet bibehålls: Vakuumpump och filter är OK. Felet finns i område 2.
•
Om vakuumet inte bibehålls: Antingen är filtret tilltäppt eller också är det fel på vakuumpumpen
•
• Ta bort filtret från vakuumpumpen och anslut manometern direkt till vakuumpumpen.
Aktivera vakuumpumpen två till fyra gånger (vakuum 500 hPa till 850 hPa).
•
62

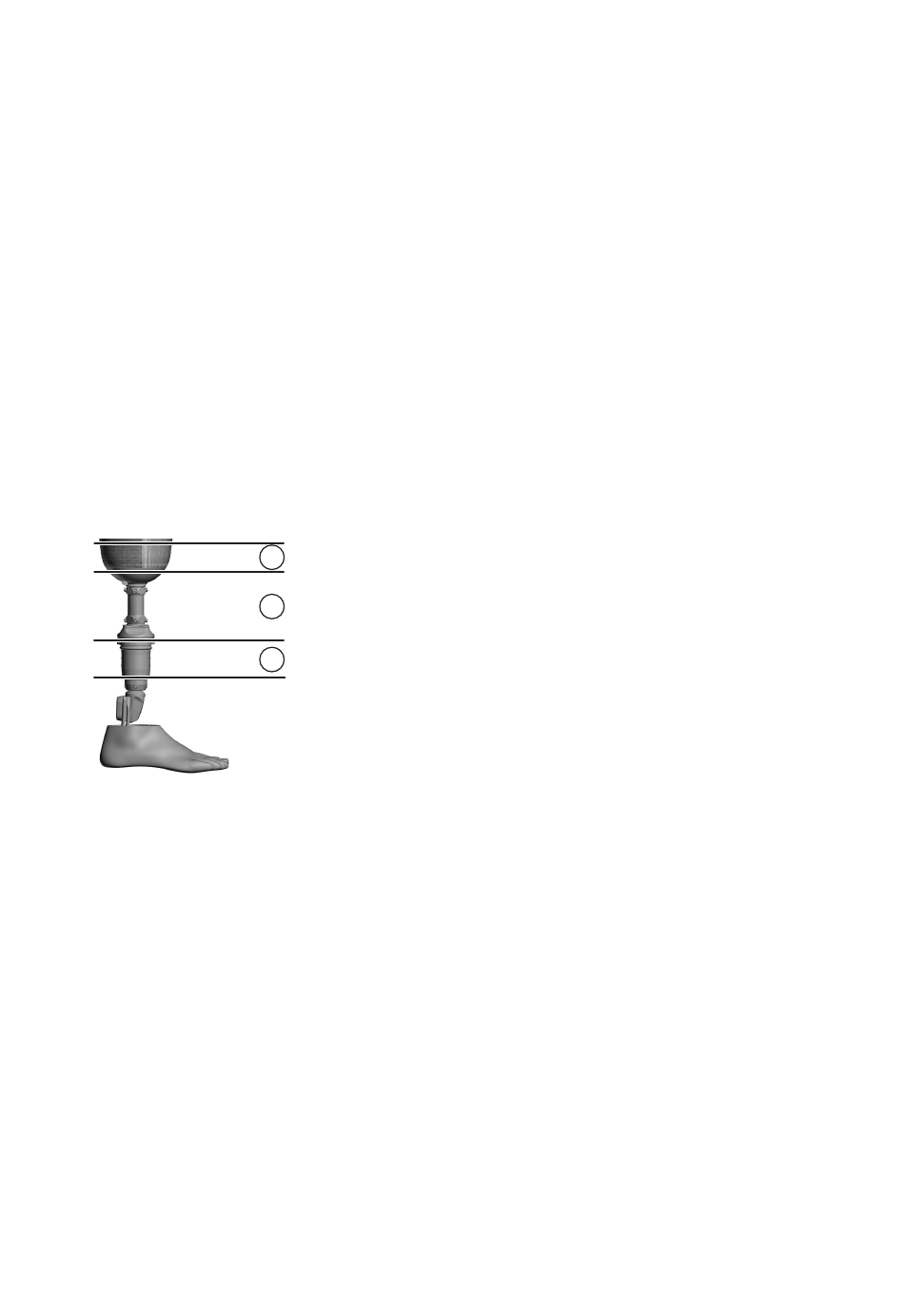

Protesen delas in i olika områden för att kontrollera tätheten.
1
Område 1: Proteshylsa och knämanschett
•
Område 2: Hylsanslutning och anslutning till vakuumpumpen
•
2
Område 3: Vakuumpumpen
•
3
