5.4 Проверка нагнетания вакуума
Проверка области 1
Вначале следует проверить процесс затягивания и наколенник. Манометр не требуется. Под действием
вакуума наколенник прижимается к кромке культеприемной гильзы. В результате в фазе опоры под нако­
ленником четко видны очертания кромки гильзы. Если вакуум не нагнетается или не поддерживается, эти
ошибки можно распознать по наколеннику.
• Попросить пользователя, чтобы он надел протез. При этом контролировать процесс, чтобы исключить
ошибки при затягивании.
• Попросить пользователя пройтись, чтобы выполнялось нагнетание вакуума. Попросить пользователя,
чтобы он остановился, и проверить, поддерживается ли уровень вакуума.
Если уровень вакуума не поддерживается: заменить наколенник новой деталью и повторить про­
•
верку.
• Попросить пользователя пройтись, чтобы выполнялось нагнетание вакуума. Попросить пользователя,
чтобы он остановился, и проверить, поддерживается ли уровень вакуума.
Если уровень вакуума все еще не поддерживается: возникла ошибка в области 2 или 3.
•
Проверка области 3
• Отсоединить шланг соединительного элемента для гильзы от фильтра.
• Подключить манометр к фильтру.
Привести вакуумный насос в действие 2 или 4 раза (вакуум от 500 гПа до 850 гПа).
•
Если уровень вакуума поддерживается: вакуумный насос и фильтр в порядке. Неисправность в
•
области 2.
Если уровень вакуума не поддерживается: засорен фильтр или неисправен вакуумный насос.
•
• Снять фильтр с вакуумного насоса и подключить манометр напрямую к насосу.
Привести вакуумный насос в действие 2 или 4 раза (вакуум от 500 гПа до 850 гПа).
•
Если уровень вакуума поддерживается: заменить фильтр. Затем убедиться, что эта мера принесла
•
положительный результат.
• Если уровень вакуума не поддерживается: отправить вакуумный насос производителю на провер­
ку.
Проверка области 2
• Подключить манометр с тройником между соединительным элементом для гильзы и вакуумным насо­
сом.
• Заделать отверстие, ведущее к соединительному элементу гильзы, с внутренней стороны культепри­
емной гильзы воздухонепроницаемой клейкой лентой (например, поливинилхлоридной лентой).
Привести вакуумный насос в действие так, чтобы был достигнут вакуум от 500 гПа до 850 гПа.
•
Если уровень вакуума не поддерживается: соединительный элемент для гильзы поврежден. Заме­
•
нить соединительный элемент для гильзы. Затем убедиться, что эта мера принесла положительный
результат.
Если уровень вакуума поддерживается: вероятно, следует обновить склейку соединительного эле­
•
мента для гильзы.
• Заделать отверстие, ведущее к соединительному элементу гильзы, с внутренней стороны культепри­
емной гильзы кусочком бумаги и воздухонепроницаемой клейкой лентой (например, поливинилхло­
ридной лентой).
114

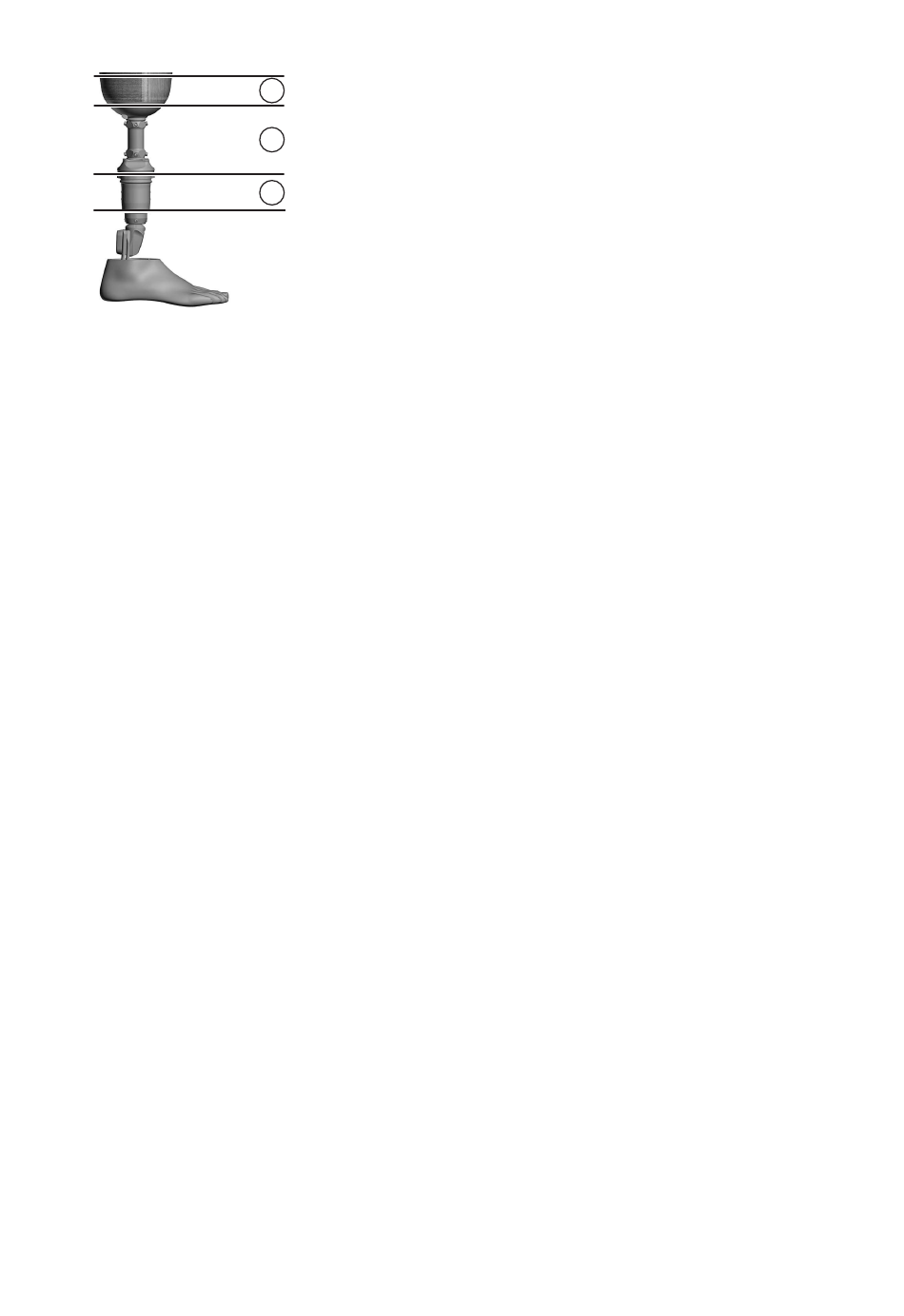

Для проверки герметичности протез подразделяется на соот­
1
ветствующие области.
Область 1: культеприемная гильза и наколенник
•
2
Область 2: соединительный элемент для гильзы и соеди­
•
нение с вакуумным насосом
3 Область 3: вакуумный насос
•
