Peso corporeo [kg]
La regolazione ottimale dipende dall'attività e dalle esigenze dell'utente. Svitare la vite di registrazione
per l'asta in elastomero di massimo 4 giri.
5.2 Montaggio della pompa di depressione
La pompa di depressione viene fornitura con viti a testa svasata, che devono essere utilizzate per
montare un adattatore per invasatura. Le viti a testa svasata sono scelte in funzione dell'adattatore
per invasatura.
Adattatore per invasatura
Piramide di registrazione/alloggiamento piramide di registrazio­
ne fisso
Piramide di registrazione/alloggiamento della piramide di regi­
strazione ruotabile
Materiale necessario: chiave dinamometrica (p. es. 710D20), Loctite 241 636K13
>
1) Scegliere le viti a testa svasata adatte per l'adattatore per invasatura (vedere la tabella delle
viti disponibili).
2) INFORMAZIONE: Se l'alloggiamento della piramide di registrazione o la piramide di
registrazione possono essere ruotati: collocare la piastra di pressione sull'adattatore.
Posizionare l'adattatore per invasatura.
3) Bloccare le viti con Loctite.
4) Serrare prima le viti posteriori (12 Nm), quindi le viti anteriori (12 Nm).
5) Montare gli altri componenti della protesi come descritto nelle rispettive istruzioni per l'uso.
6) Eseguire l'allineamento statico della protesi.
INFORMAZIONE: Si può determinare la lunghezza del tubo flessibile per vuoto quan­
do tutti i componenti della protesi sono allineati correttamente.
5.3 Montaggio dell'attacco dell'invasatura
La pompa di depressione viene collegata all'invasatura protesica tramite un apposito attacco.
Sulla pompa di depressione viene montato un filtro, che protegge la pompa per vuoto dalle impu­
rità.
1) Montare l'attacco dell'invasatura 2R117 seguendo le relative istruzioni per l'uso.
2) Accorciare alla lunghezza adeguata il tubo flessibile dell'attacco dell'invasatura e collegarlo
con il filtro (v. fig. 5, v. fig. 6, v. fig. 7).
5.4 Controllo della generazione del vuoto
Controllo della zona 1
Innanzitutto controllare il processo di attrazione e la ginocchiera. Non è necessario un manometro. Il vuoto atti­
ra per aspirazione la ginocchiera sul bordo dell'invasatura. Il bordo dell'invasatura si delinea chiaramente sotto
Tabella di regolazione (estrazione dell'asta in elastomero)
1
2
3
Prodotto
Vite a testa svasata adatta
501S41=M6x12-12.9
501S41=M6x16

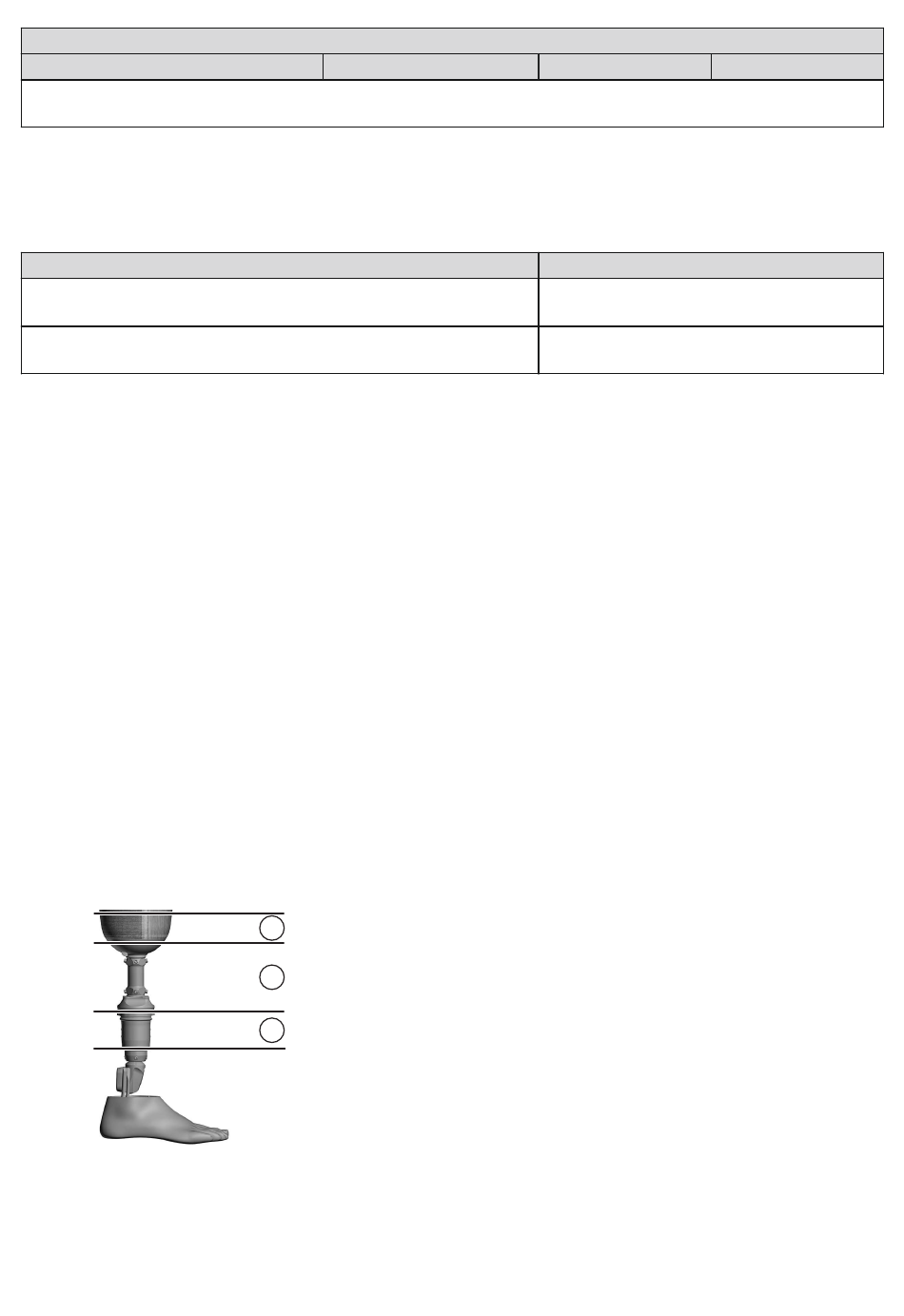

Per il controllo dell'ermeticità, la protesi viene suddivisa in zone.
Zona 1: invasatura protesica e ginocchiera
•
Zona 2: attacco invasatura e collegamento alla pompa di de­
•
pressione
Zona 3: pompa di depressione
•
Asta rossa Asta gialla
