Monta una gamba alla base dell'armadio usando tre viti. Ripeti
l'installazione per le restanti tre gambe. Avvita fino in fondo le viti interne,
ma lascia leggermente svitate quelle esterne.

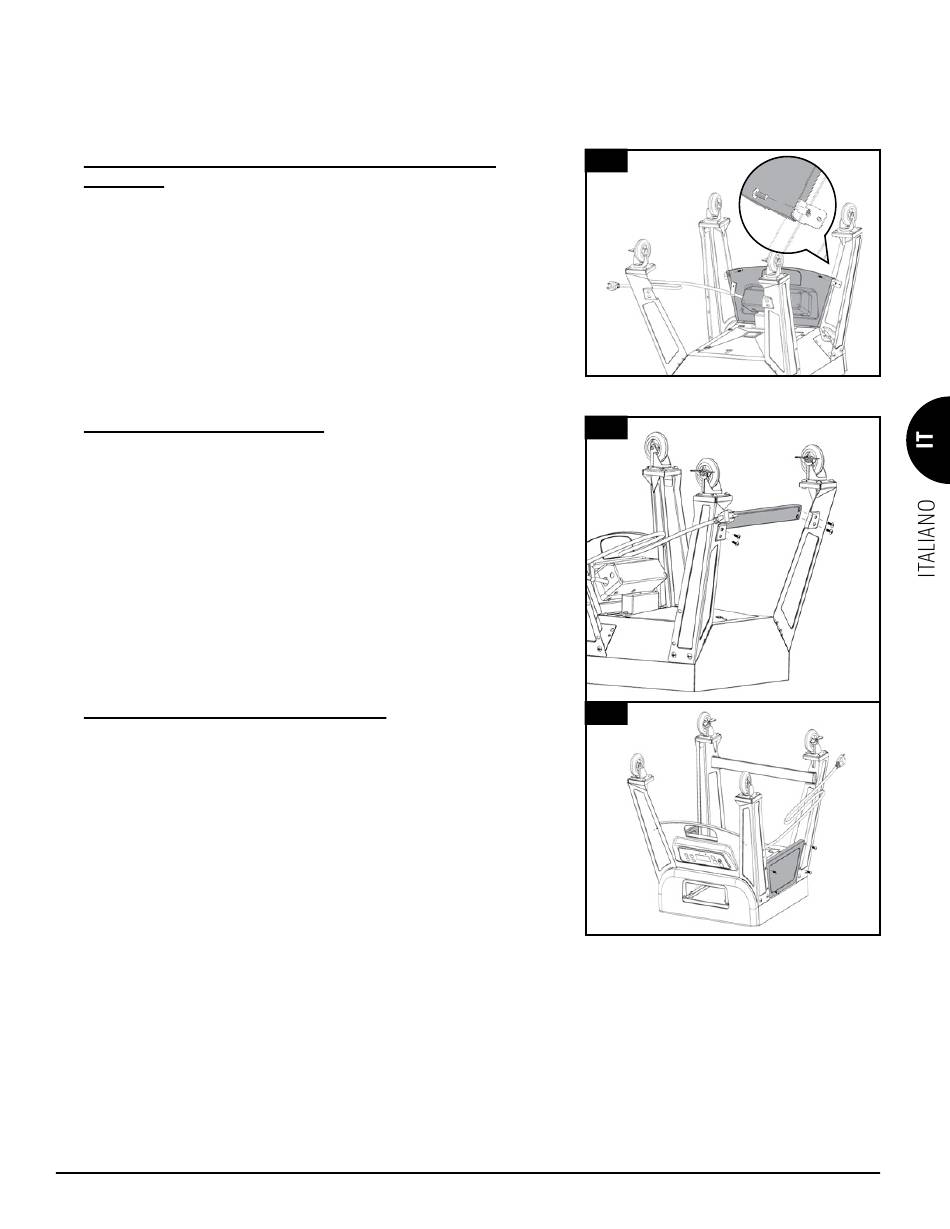

3. FISSAGGIO DEL QUADRO DI CONTROLLO ALLE GAMBE DI
SOSTEGNO
Componenti necessari:
2
x
Vite # 10–24x½" ( #C)
Installazione:
•
Vicino al quadro di controllo, allentare le due viti pre-montate che collegano
il pannello anteriore alla camera principale.
•
Quindi, con altre due viti, fissare i lati del pannello anteriore alle gambe
di sostegno rivolte verso la parte anteriore. Una volta serrate queste viti,
serrare nuovamente le due viti lasciate allentate in precedenza.
4. FISSARE LA BARRA DI SOSTEGNO
Componenti necessari:
1
x
Barra di sostegno (#15)
4
x
Vite # 10–24x½" ( #C)
Installazione:
•
Installare la barra di sostegno sul retro dell'apparecchio, tra le due gambe
di sostegno posteriori. Fissare con due viti su ciascun lato. Verificare che la
barra di sostegno sia collocata sulla parte inferiore della camera principale,
rivolta verso l'interno. Per la disposizione della barra di sostegno, osservare
l'illustrazione.
5. MONTAGGIO DEI PANNELLI DI SOSTEGNO
Componenti necessari:
Pannello di sostegno (#16)
2
x
Vite # 10–24x½" ( #C)
8
x
Installazione:
•
Installare un pannello di sostengo sul lato dell'apparecchio tra una gamba
di sostegno anteriore e una posteriore. Fissare con due viti su ciascun lato.
Controllare che la superficie piana del pannello di sostegno sia rivolta
verso l'esterno. Ripetere la stessa procedura di installazione per montare
l'altro pannello di sostegno. Per la disposizione del pannello di sostegno,
osservare l'illustrazione.
NOTA: il panello di sostegno con due fori lungo il fondo deve trovarsi
sullo stesso lato dell'apparecchio da cui il cavo di alimentazione esce
dal quadro di controllo (lato sinistro). È un aspetto importante per i
passaggi successivi.
3
4
15
5
16
