I componenti si trovano in tutta la scatola di spedizione, anche sotto il grill. Ispezionare l'apparecchio, i componenti e la confezione
trasparente della viteria dopo l'estrazione dalla scatola di spedizione protettiva. Prima di procedere al montaggio, smaltire i materiali
di imballaggio all'interno e all'esterno del grill, poi esaminare e ispezionare tutti i componenti consultando l'elenco dei componenti. Se
qualsiasi componente manca o risulta danneggiato, non tentare di procedere al montaggio. I danni dovuti alla spedizione non sono coperti
dalla garanzia. Per i componenti, rivolgersi al proprio rivenditore o all'Assistenza alla clientela Pit Boss Grills: da lunedì a domenica, dalle 4
alle 20, fuso orario Pacifico (inglese/francese/spagnolo).
service@pitboss-grills.com | NUMERO VERDE: 1-877-303-3134 | NUMERO VERDE FAX: 1-877-303-3135
IMPORTANTE: perché l'installazione sia più semplice, è utile (ma non indispensabile) avvalersi di due persone
Utensili necessari per il montaggio: cacciavite e livella. Utensili non in dotazione.
IMPORTANTE: Si consiglia di leggere integralmente ogni passaggio prima di iniziare a montare sulla base delle istruzioni. Non
serrare al massimo le viti fino a quando non saranno installate tutte le viti riguardanti quel passaggio, oppure a meno che sia
indicato diversamente.

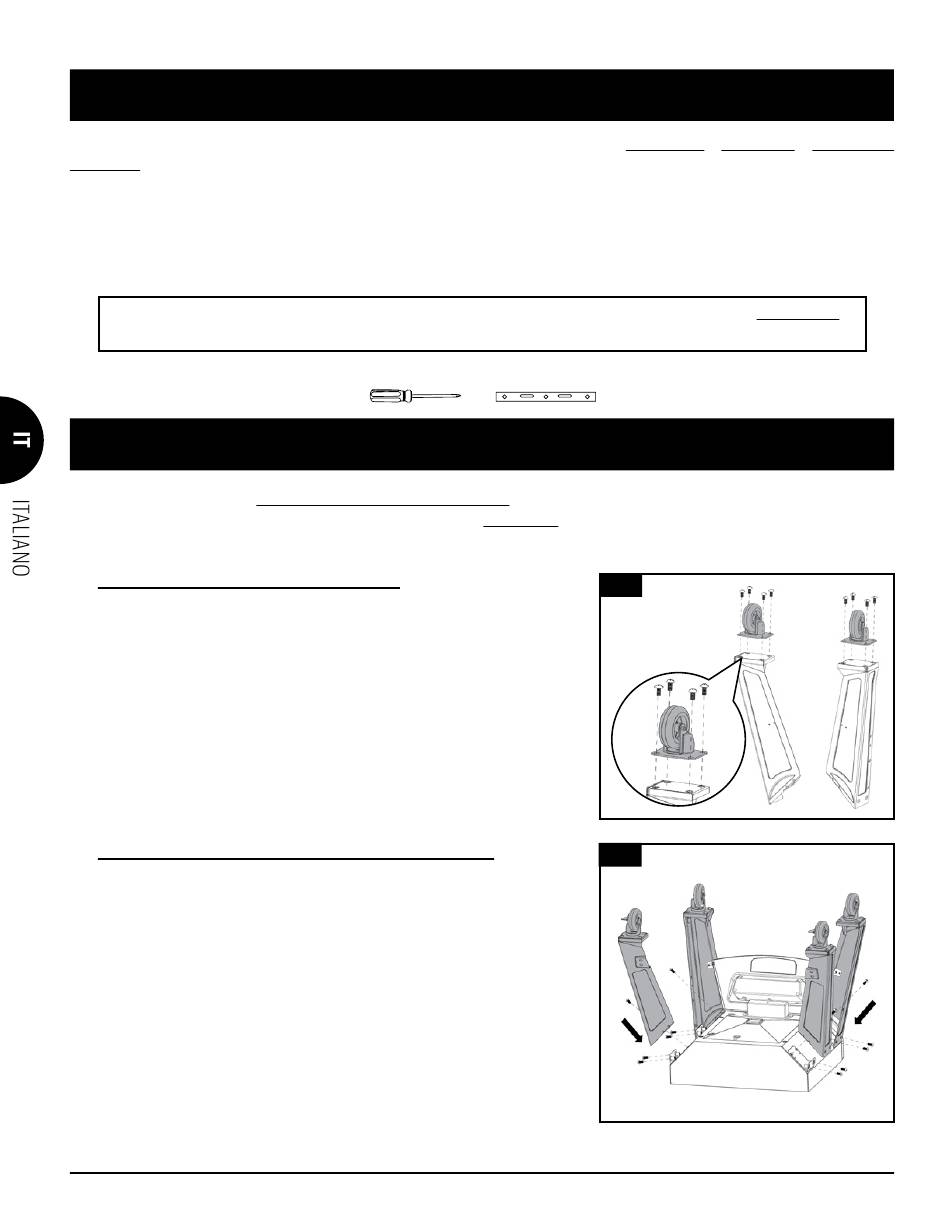

1. MONTAGGIO DELLE RUOTE SULLE GAMBE

Componenti necessari:
2 x Ruota girevole bloccabile (#22)
2 x Ruota girevole (#23)
4 x Gambe (#21)
Vite ¼–20x½" (#B)
16 x
Installazione:
• Per evitare di graffiare l'apparecchio e i componenti durante il montaggio,
sistemare un cartone sul pavimento. Poi, fissa la ruota alla parte inferiore
della gamba usando quattro viti. Ripeti l'installazione per le altre gambe e
le altre ruote.

2. MONTAGGIO DELLE GAMBE ALLA BASE DELL'ARMADIO

Componenti necessari:
1 x Base dell'armadio (#14)
12 x Vite ¼–20x½" (#B)
Installazione:
• Poi, poggia la base dell'armadio sul pavimento, a testa in giù. Preparati
a fissare le quattro gambe alla base dell'armadio disponendo le gambe
etichettate come mostrato nell'illustrazione.
IMPORTANTE: Le quattro gambe di sostegno devono essere disposte
nel modo corretto per riuscire a installare opportunamente i pannelli di
sostengo e la barra di sostegno in una fase successiva del montaggio.
92

PREPARAZIONE AL MONTAGGIO

durante il montaggio di questo apparecchio.
ISTRUZIOOD.NI PER IL MONTAGGIO
1
23
21
2
21-1
21-2
14
21-3
21-4
