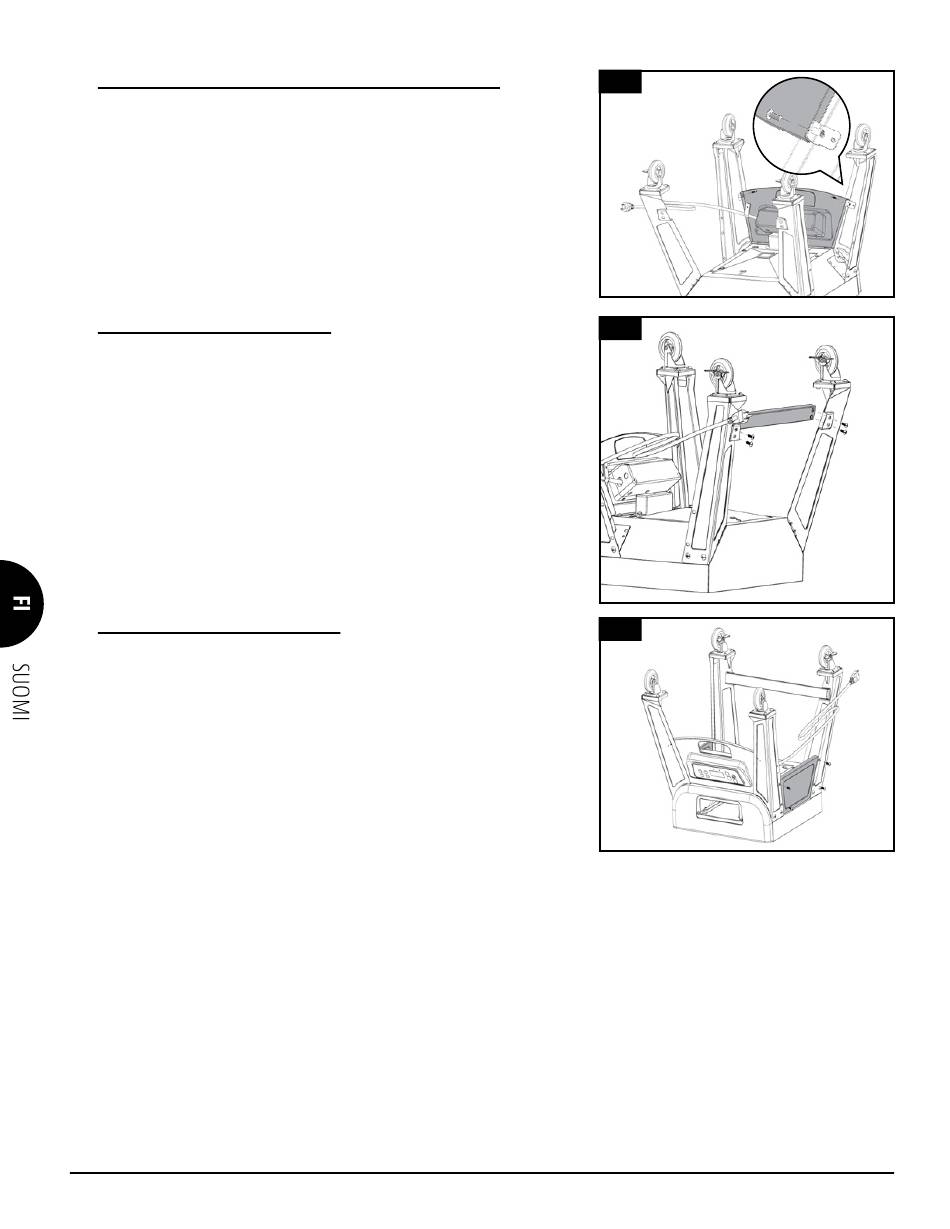

3. KÄYTTÖPANEELIN KIINNITTÄMINEN TUKIJALKOIHIN
Tarvittavat osat:
2 x #10–24x½" tuuman ruuvi ( #C)
Asennus:
• Löysennä kaksi ohjauspaneelin lähellä olevaa ruuvia, jotka pitävät
etulevyn kiinni pääkaapissa.
• Kiinnitä sitten etulevyn sivut eteenpäin osoittaviin tukijalkoihin
käyttämällä kahta ruuvia. Kun nämä ruuvit on kiristetty, kiristä kaksi
ruuvia, jotka löysennettiin aiemmassa vaiheessa.
4. TUKIPALKIN KIINNITTÄMINEN
Tarvittavat osat:
Tukipalkki (#15)
1 x
4 x #10–24x½" tuuman ruuvi ( #C)
Asennus:
• Asenna tukipalkki yksikön takaosaan kahden takatukijalan väliin.
Kiinnitä käyttämällä kahta ruuvia kummallakin puolella. Varmista,
että tukipalkki sijaitsee pääkaapin alapuolella ja osoittaa sisäänpäin.
Katso tukipalkin asento kuvasta.
5. TUKILEVYJEN KIINNITTÄMINEN
Tarvittavat osat:
2 x Tukilevy (#16)
8 x #10–24x½" tuuman ruuvi ( #C)
Asennus:
• Asenna yksi tukilevy yksikön sivuun etummaisten ja takimmaisten
tukijalkojen väliin. Kiinnitä käyttämällä kahta ruuvia kummallakin
puolella. Varmista, että tukilevyn tasainen puoli osoittaa ulospäin.
Toista sama asennusvaihe toisen tukilevyn kiinnittämiseksi. Katso
tukilevyjen järjestys kuvasta.
HUOMAUTUS: Tukilevyn, jonka alareunassa on kaksi reikää, tulee
olla yksikön sillä puolella, jossa virtajohto poistuu ohjauspaneelista
(vasen puoli). Tämä on tärkeää myöhempien asennusvaiheiden
suorittamiseksi.
