• Placer til sidst stegeristene en efter en på støttebeslagene til stegeriste
inden i hovedkabinettet. Bemærk illustration 11C.
FORSIGTIG: For at ændre højden mellem hver madlavningsrist, skal du
kun justere den, når røgeovnen er helt kold, for at undgå skader.

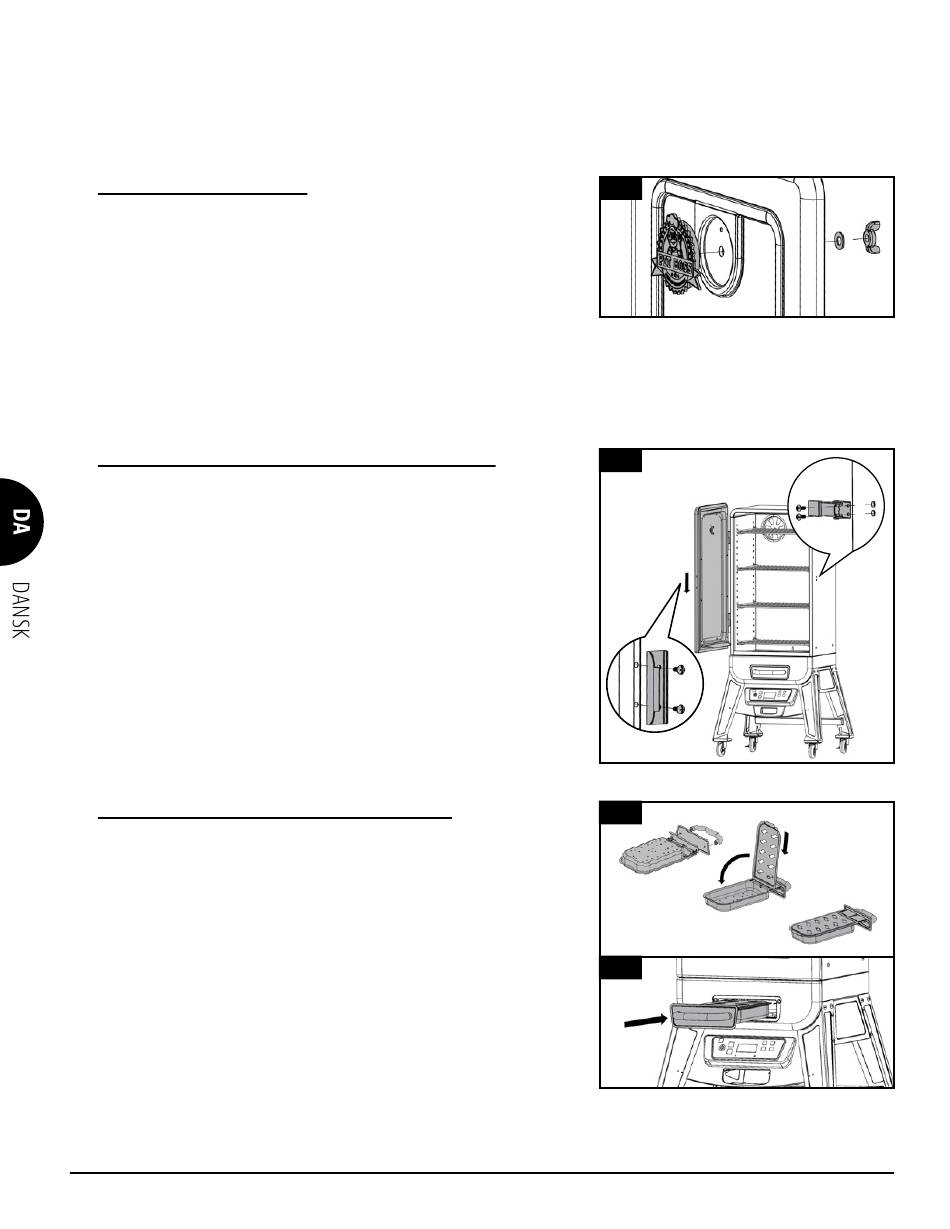

12. MONTERING AF LOGOPLADE

Krævede dele:
1 x Logoplade (#5)
Skabsdør (#8)
1 x
Montering:
• Fjern pakningen og vingemøtrikken fra den pakkede logoplade.
• Indsæt logopladen i monteringshullet på forsiden af skabsdøren, anbring
pakningen på gevindstangen på indsiden af døren, og fastgør med hånden
for at fastne.
BEMÆRK: Logopladen leveres med én pakning og én vingemøtrik.
13. MONTERING AF KABINETTETS DØRHÅNDTAG, DØRLÅS
Krævede dele:
1 x Dørhåndtag til kabinettet (#6)
1 x Lås til kabinettets dør (#7)
4 x # 10–24x½ "Skrue (#C)
Montering:
• Monter først kabinetdøren til hovedkabinettet ved at rette begge
dørhængsler ind og fastgøre dem. Kontrollér, at kabinetdøren er korrekt
monteret ved at afprøve, om den frit kan åbnes og svinge. Bemærk
illustration 13A.
• Montér kabinetdørgrebet midt på kabinetdøren på forsiden ved hjælp af
to skruer. Læg mærke til den rigtige retning i 13B.
• Montér kabinetdørlåsen på den udvendige side af hovedkabinettet ved
hjælp af to skruer. Bemærk illustration 13C.
14. SAMLING OG INSTALLATION AF TRÆFLISBAKKEN
Krævede dele:
1 x Dør til træflisbakke (#10)
Samling af træflisbakke (#11)
1 x
# 10–24x½ "Skrue (#C)
2 x
Montering:
• Saml først træflisbakken ved at sikre frontpladen, og fastgør med to
skruer. Indsæt dernæst døren til træflisbakken i dørpladsen i samlingen til
træflisbakken, og vend døren nedad, så den lukkes. Bemærk illustration 14A.
• Skub samlingen for træflisbakken i åbningen over kontrolboardet på
frontpanelet for enheden. Bemærk illustration 14B.
118
12
5
13
13A
6
13B
14A
10
11
14B
8
7
13C
